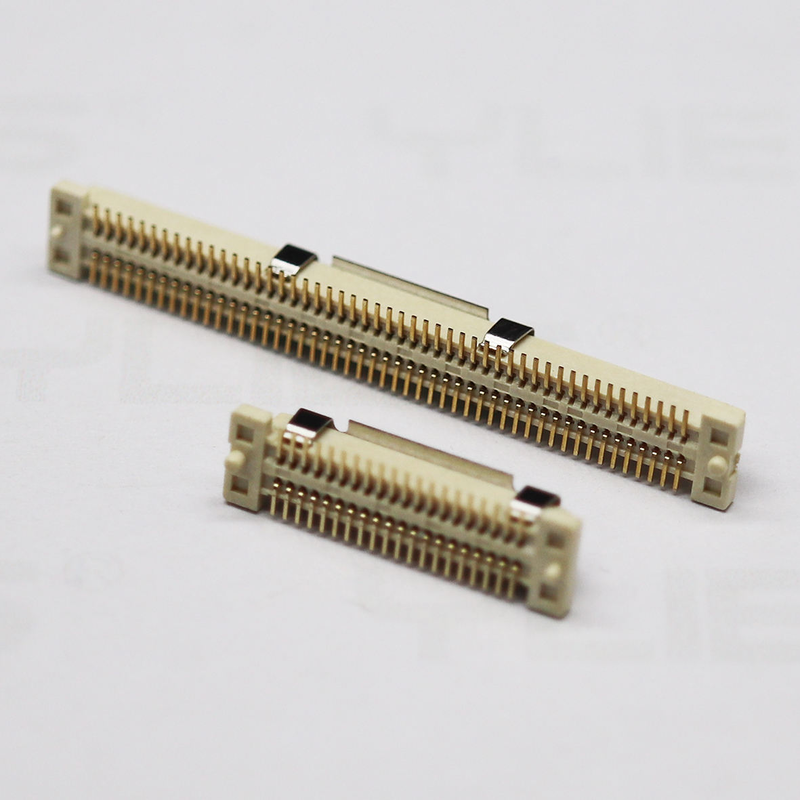

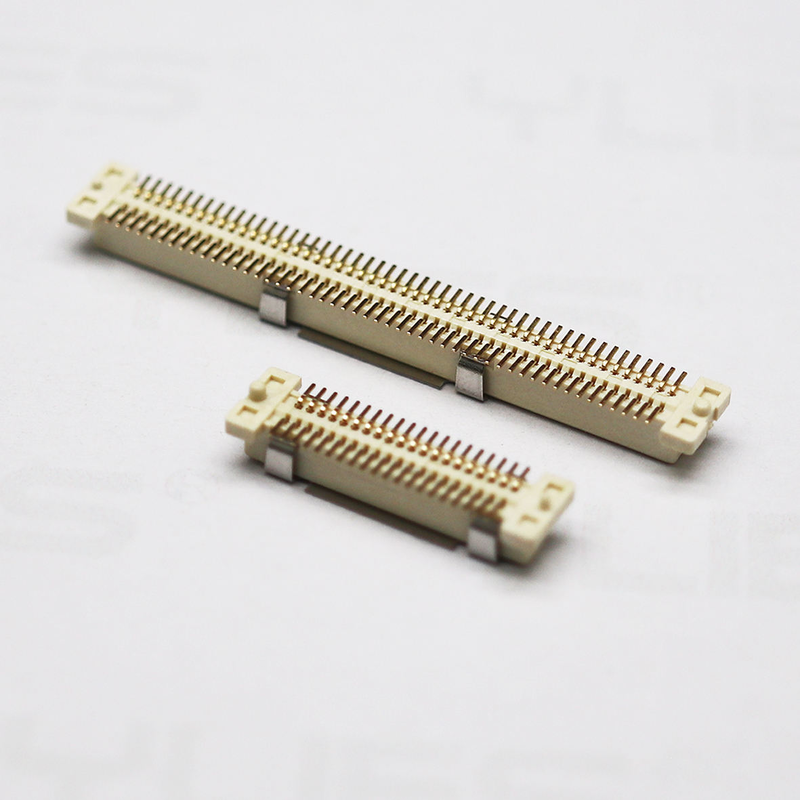

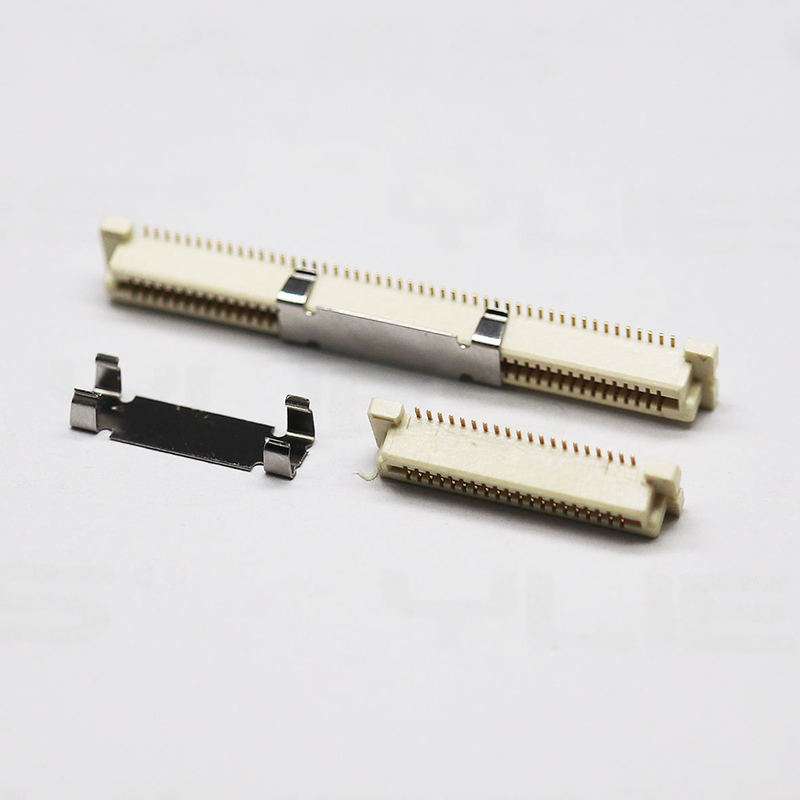

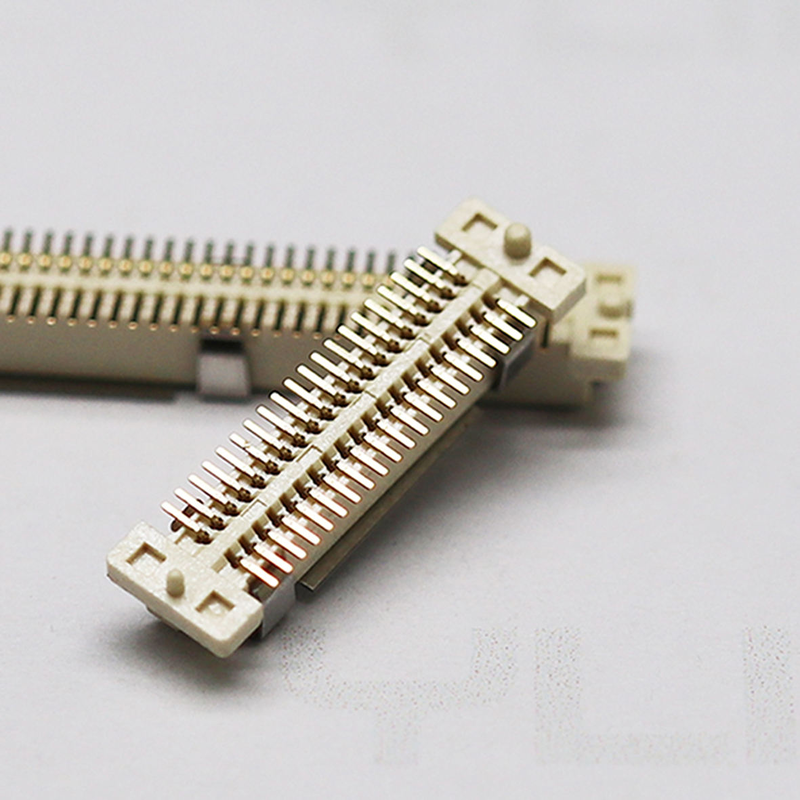

Connecteur BTB 0.8mm Pitch Double Emplacement SMT SMD Femelle Mâle Connecteur Carte à Carte
Points forts du produit
✅ Accouplement à l'aveugle et auto-alignement Conception anti-désalignement: Les nervures de guidage intégrées et la structure anti-clavier absorbent la tolérance d'assemblage du PCB, évitant les dommages aux broches lors de l'accouplement manuel/automatisé. ✅ Intégrité du signal à haute vitesse: Géométrie de contact optimisée pour une transmission de données stable à haute vitesse, faible diaphonie pour un empilage de PCB haute densité.
✅ Options multiples de hauteur d'accouplement: Hauteurs d'empilage standard disponibles, flexibles pour une conception modulaire de PCB multicouches.
✅ Structure SMT à double emplacement: Montage en surface SMD mâle et femelle, compatible avec le processus de refusion standard des PCB.
Description du produit
| Catégorie |
Paramètre |
Détails |
| Électrique |
Pas |
0.8 mm |
|
Courant nominal |
0.5 A par contact |
|
Tension nominale |
50 V AC/DC |
|
Résistance de contact |
≤ 25 mΩ (initial) |
|
Résistance d'isolement |
≥ 10 GΩ |
|
Tension de tenue |
250 V AC, 1 min |
| Mécanique |
Cycles d'accouplement |
500 cycles minimum |
|
Tolérance d'accouplement |
Tolérance d'auto-alignement XY pour l'accouplement à l'aveugle |
|
Type de montage |
Montage en surface SMT / SMD |
|
Structure |
Double emplacement, jeu mâle + femelle |
| Matériau et placage |
Boîtier |
LCP, UL94V-0, résistant aux hautes températures |
|
Matériau du contact |
Alliage de cuivre |
|
Placage de contact |
Placage or sur la zone de contact ; sous-couche nickel |
|
Placage de terminaison |
Étain mat sur nickel |
| Environnement |
Température de fonctionnement |
-40°C ~ +105°C |
|
Conformité |
RoHS, REACH, sans halogène en option |
| Guide de soudage |
Profil de refusion |
Refusion sans plomb, température de crête ≤260°C, conforme à IPC/JEDEC J-STD-020 |
Référence croisée / Alternative
Alternative compatible avec l'empreinte broche à broche pour les séries JAE KX14/KX15, la série Hirose FX18, la série Molex BTB double emplacement à pas de 0.8 mm.
Remarque : Vérifiez la hauteur d'empilage et le nombre de broches avant la conception du PCB ; fournissez la fiche technique et le fichier 3D STEP pour votre vérification CAO.
Caractéristique du produit
- La structure de guidage à double emplacement empêche l'insertion inversée, prend en charge l'accouplement à l'aveugle et l'auto-alignement, réduit les rebuts d'assemblage.
- Isolant LCP haute température, stable pendant le soudage par refusion sans plomb, pas de déformation.
- Contact de précision en alliage de cuivre avec placage or, impédance stable, faible résistance de contact pour les signaux à haute vitesse.
- Emballage en bande et bobine SMT, directement compatible avec les machines de prélèvement et de placement SMT.
- Nombre de broches et hauteur d'accouplement personnalisables pour l'empilage de PCB modulaire.
Avantages du produit
🔹 Taux d'échec d'assemblage plus faible: La clé anti-factice + la tolérance d'auto-alignement résolvent le problème de décalage de l'empilage du PCB, économisent les coûts de retravail de production.
🔹 Performance constante à haute vitesse: La structure de contact ajustée maintient l'intégrité du signal pour les cartes haute densité.
🔹 Remplacement direct: Empreinte compatible avec les marques internationales célèbres, réduction facile des coûts de nomenclature sans refonte majeure du PCB.
🔹 Approvisionnement direct d'usine: Délai d'échantillonnage rapide et de production de masse, test QC complet avant expédition.
🔹 Support d'ingénieur disponible: Fiche technique, dessin 2D, fichier 3D STEP et motif de piste de PCB fournis pour la validation de votre conception.
Application
Modules de contrôle industriel
électronique médicale
passerelle IoT
appareil de stockage
module d'affichage
électronique auxiliaire automobile
appareils portables
empilage de cartes de communication
modules de capteurs IA
Emballage
Bande et Bobine (Emballage bobine): Emballage bobine standard pour machine de prélèvement et de placement SMT. Les pièces peuvent être chargées directement sur votre ligne de production automatisée sans réemballage. Un service de coupe de bande est disponible pour les prototypes en petits lots.
Délai de livraison
- Commande d'échantillon : 3 jours ouvrables
- Commande de production de masse : 1 à 3 semaines, sous réserve de la configuration et de la quantité de commande
Certification d'usine et service personnalisé
- Certifications : ISO9001, RoHS, conforme REACH
- Politique d'échantillonnage : Échantillons gratuits pris en charge, retour rapide des échantillons
- MOQ : MOQ bas pour les pièces standard ; MOQ pour les configurations personnalisées sur évaluation
- Capacité de personnalisation : Nombre de broches personnalisé, hauteur d'empilage d'accouplement, épaisseur de placage, modification mécanique, emballage spécial selon votre dessin/spécification.
Guide de sélection d'ingénieur
- Confirmez d'abord la Hauteur d'accouplement: Ceci définit l'espace entre les deux cartes empilées.
- Confirmez le nombre total de broches, l'allocation des broches de signal/alimentation.
- Vérifiez l'empreinte SMT : Nous fournissons le motif de piste et le fichier 3D STEP pour votre simulation de PCB.
- Définissez l'exigence de placage : Flash or / or épais pour les environnements à fortes vibrations / longs cycles d'accouplement.
- Partagez vos exigences de température de fonctionnement, de vitesse de signal et de vibration ; notre équipe AE vous recommandera le bon numéro de pièce.
- Testez toujours les échantillons gratuits avant la production de masse.
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Suivi strict de la norme ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de mettre tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une liste de spécifications et de prix
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant les emballages personnalisés, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il faut juste souligner que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
