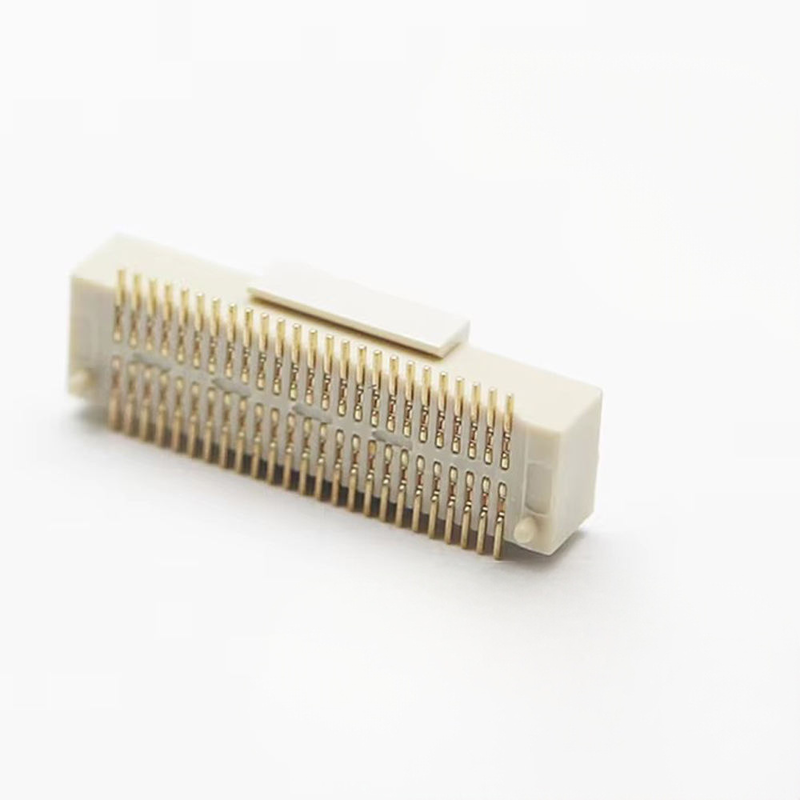

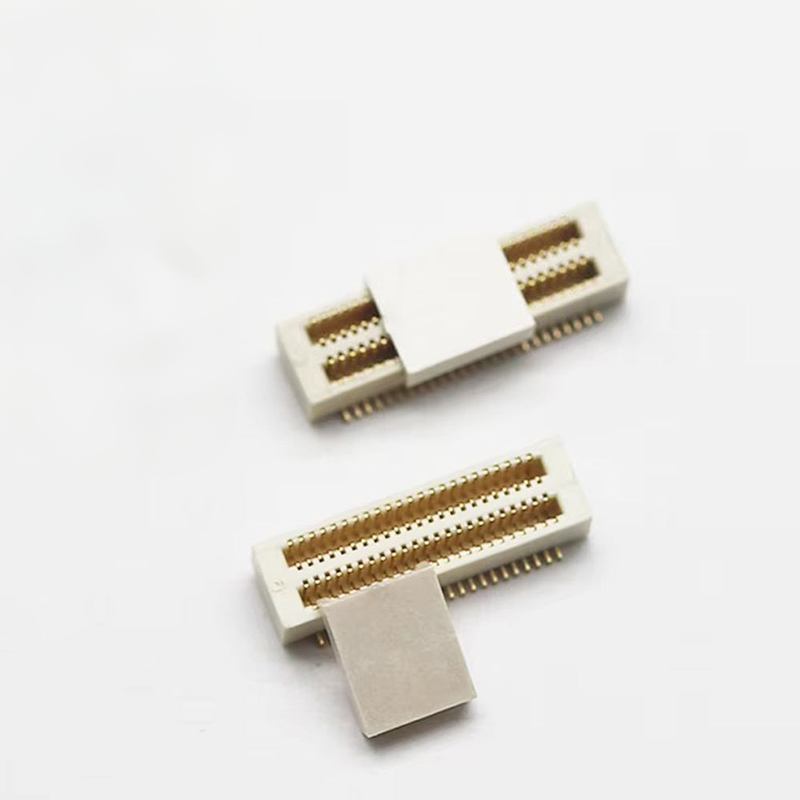

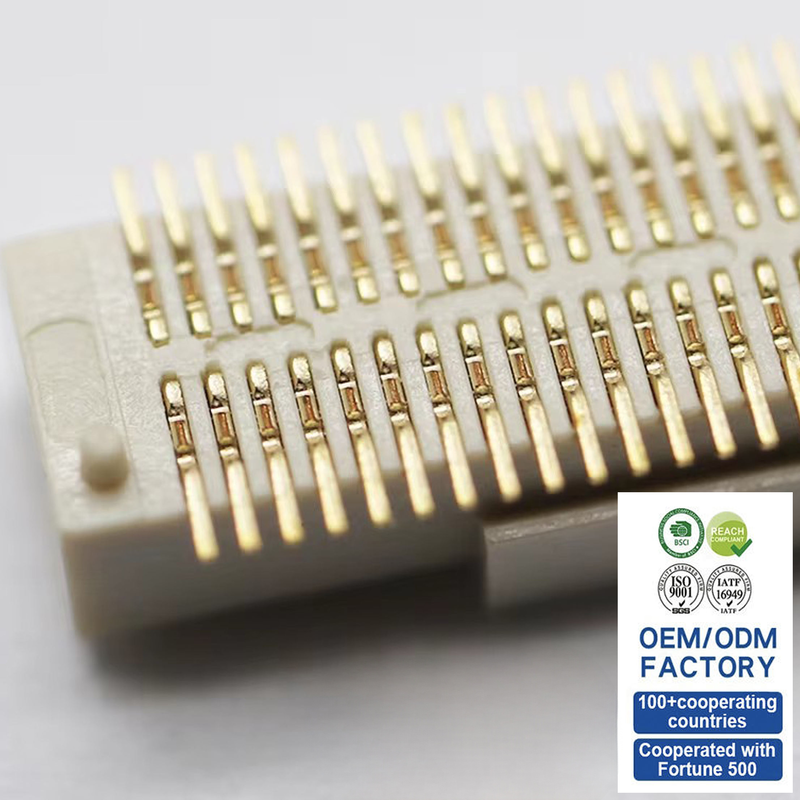

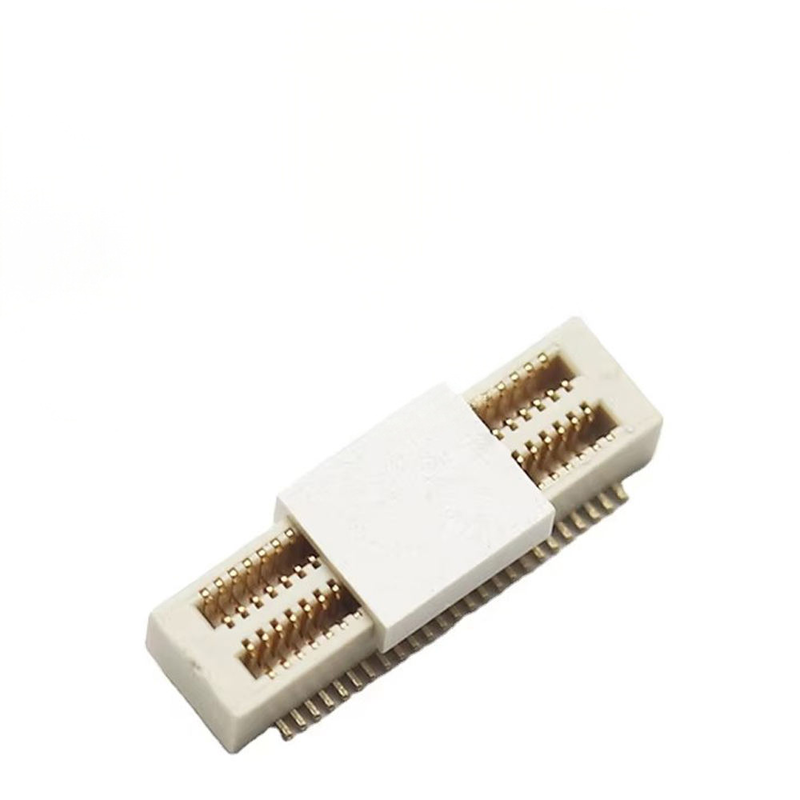

0.5mm Pitch Board-to-Board Connector BTB mâle femelle angle droit d'entrée latérale SMT en-tête pour PCB smartphone et drone
Points forts du produit
✅Conception d'accouplement aveugle / auto-alignement et anti-mal alignement:Chef de guidage intégré pour absorber la tolérance d'assemblage, éviter les dommages aux broches lors de l'accouplement manuel / automatique et augmenter le rendement de l'assemblage SMT.
✅Performance du signal à grande vitesse:Impédance optimisée et structure basse, transmission stable pour les signaux différentiels à grande vitesse pour l'empilement des PCB mobiles et des drones.
✅Hauteur contrôlée des accouplements:Dégagement d'empilement de PCB précisément fixé, espacement cohérent des cartes pour la disposition thermique et la conception mécanique de l'enceinte.
✅ Entrée latérale à angle droitTMSAccouplement latéral, connexion horizontale sur PCB, économise de l'espace vertical pour les appareils portables minces.
Description du produit
| Catégorie |
Nom de l'article |
Spécification |
| Électricité |
Le tonnerre |
0.5 mm |
| Courant nominal |
0.5 A par broche |
| Voltage nominal |
60 V de courant continu |
| Résistance au contact |
≤ 60 mΩ |
| Résistance à l'isolation |
Pour les appareils de commande électrique |
| Résistant à la tension |
500 V AC, une minute |
| Les appareils électroménagers |
Cycles d'accouplement |
≥ 50 cycles |
| Hauteur des couples |
Hauteur d'empilement fixe personnalisée |
| Direction de l'accouplement |
Angle droit, entrée latérale |
| Type de montage |
Monture de surface SMT |
| Matériau et revêtement |
Matériau de contact |
Phosphore Bronze |
| Plaquage par contact |
Plaque d'or sélective sur la zone d'accouplement; barrière au nickel; queue de soudure: étain sans plomb |
| Logements |
LCP, UL94V-0, résistant aux températures élevées |
| Environnement |
Température de fonctionnement |
-40°C à +85°C |
| Conformité |
RoHS, REACH |
| Guide de soudage |
Profil de reflux |
Récupération sans plomb SMT standard, température maximale ≤ 260 °C |
Références croisées / Alternative
Alternative compatible avec l'empreinte directe à la série BTB Molex, JAE, Hirose, TE à entrée latérale à angle droit de 0,5 mm. Même modèle de sol de PCB, aucune refonte majeure de PCB n'est requise.
Remarque: vérifier le nombre d'épingles, la hauteur des épingles et les spécifications de placage avant le remplacement.
Caractéristique du produit
- Clé anti-manion + piquet de guidage auto-aligné pour l'accouplement à l'aveugle, empêche l'insertion inverse.
- Le boîtier à haute température LCP résiste au reflux SMT sans plomb sans déformation.
- Structure de contact à double ressort, résistance stable au contact sous vibration (drone / dispositif portatif).
- Structure d'entrée latérale à angle droit, interconnexion horizontale des circuits imprimés, disposition mince de l'enceinte.
- Disponible en plusieurs numéros d'épingles, hauteur d'appariement personnalisable et épaisseur de plaque dorée.
Avantages du produit
- Tolérance à l'assemblage robuste: L'auto-alignement réduit le taux d'échec du pick & place et de l'accouplement.
- Prêt pour la vitesse supérieure: faible géométrie de contact de trac, adapté à la trajectoire de signal à grande vitesse des mobiles et des drones.
- Remplacement par une autre personne: compatibilité avec les marques internationales de BTB, raccourcissement du cycle de refonte des projets.
- Performance de vibration stable: Bonne force de rétention, adaptée aux vibrations des drones.
- Emballage intégral des bobines SMT: exécuté directement sur la machine automatique de prise et de placement SMT.
Application du projet
Le stockage interne des PCB sur les smartphones, le tableau de contrôle des drones FPV/consommateurs, les appareils intelligents portables, les modules IoT compacts, les appareils électroniques portables.
Emballage
Tape et bobine (emballage en bobine):Les pièces peuvent être chargées directement sur votre chaîne de production automatisée sans refaire de re-emballage.
Temps de réalisation
- Commande d'échantillons: 3 jours ouvrables
- Commande de production de masse: 1 à 3 semaines, en fonction de la configuration et de la quantité de commande
Certification d'usine et service personnalisé
- Certifications: conformité avec les normes ISO9001, RoHS et REACH
- Politique en matière d'échantillonnage: prise en charge des échantillons gratuits, traitement rapide des échantillons
- MOQ: MOQ faible pour les pièces standard; configurations personnalisées MOQ après évaluation
- Capacité personnalisée: nombre d'épingles personnalisé, hauteur d'empilement, épaisseur de revêtement, modification mécanique, emballage spécial selon votre dessin / spécification.
Guide de sélection des ingénieurs
- Confirmer le nombre de broches, hauteur requise, entrée latérale à angle droit.
- Définir l'épaisseur du placage aurifère en fonction des exigences de vitesse et de durée de vie du signal.
- Vérifiez les exigences en matière de température de fonctionnement et de vibration pour le drone/appareil portatif.
- Vérifiez les empreintes de PCB par rapport à notre dessin avant de geler la mise en page.
- Demandez des échantillons gratuits pour l'assemblage SMT et le test d'intégrité du signal.
Questions fréquentes
Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour que je puisse vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q: Je ne trouve pas le produit dans votre catalogueTu peux faire ce produit pour moi?
R: Notre catalogue montre la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
Q: Pouvez-vous fournir un échantillon?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous serons responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez être sûr que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer de l'argent en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous suivons strictement la norme ISO9001; IQC, OQC, IPQC et QA occupent 10% de notre département Qualité. Le test CCD est appliqué à 99% des applications de produits de notre société.
Q: J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème; nous pouvons mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela va entraîner des coûts supplémentaires.
Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
