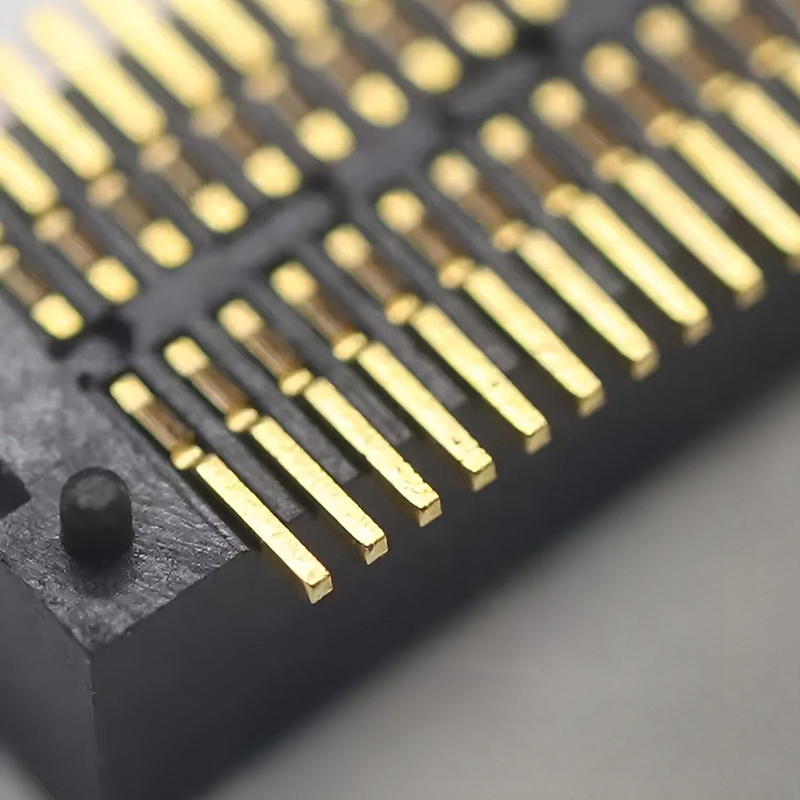

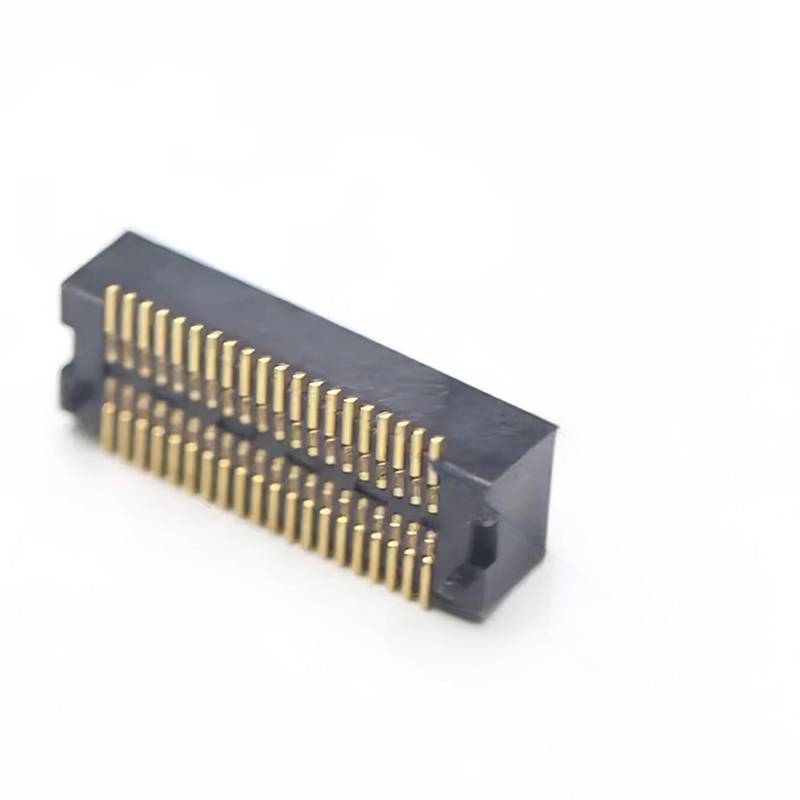

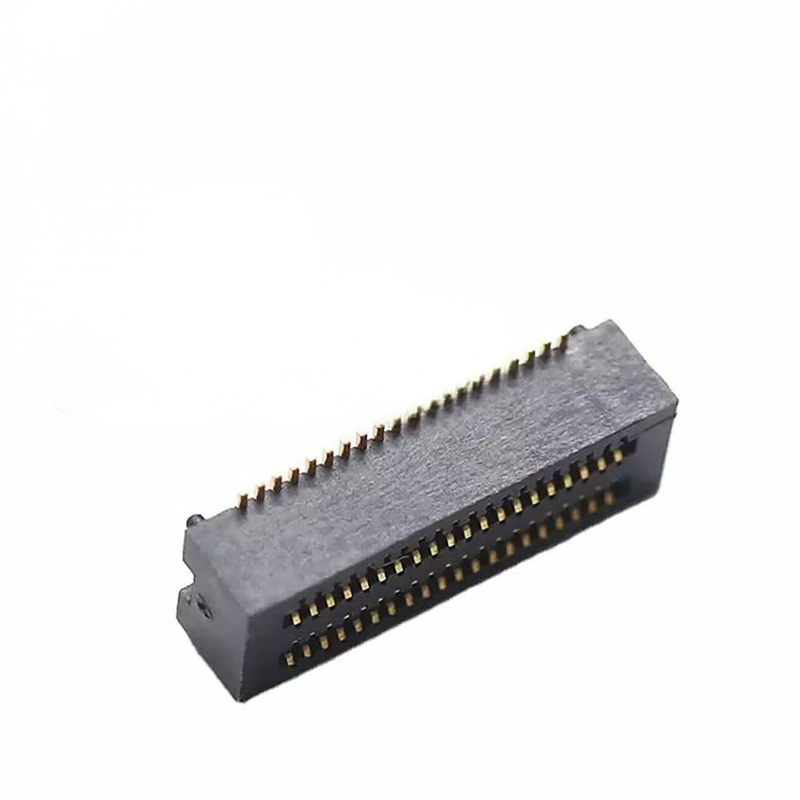

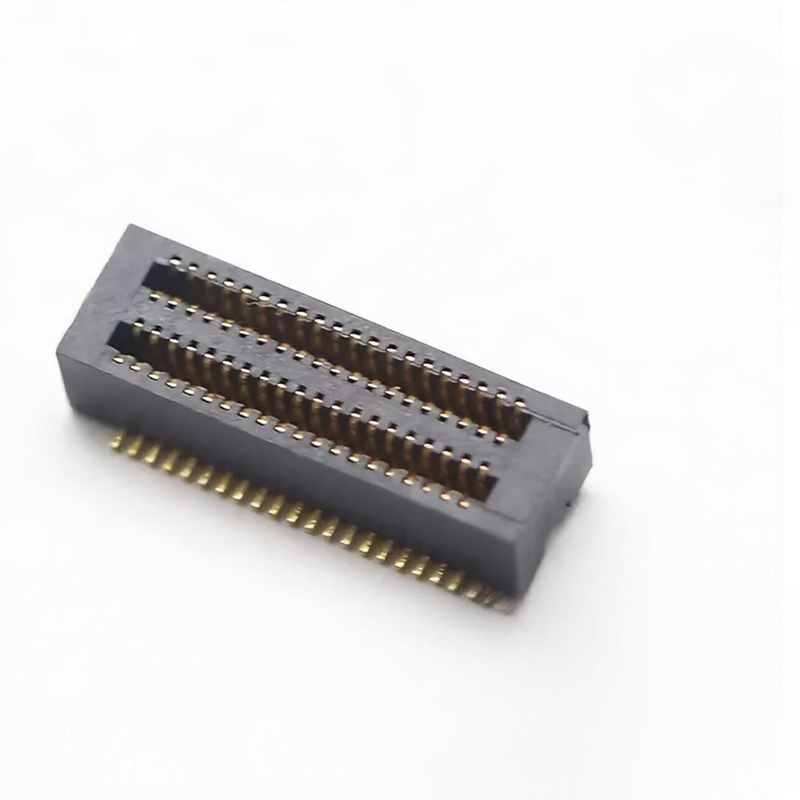

0.5mm Pitch Connecteur de carte à carte BTB Hauteur d'accouplement homme-femme 3.0-4.5mm 10-100P pour téléphone intelligent et PCB médical
Points forts du produit
✅ Couplings aveugles et auto-alignement Conception anti-mal alignement: Poteaux de guidage intégrés pour absorber la tolérance de l'assemblage du PCB, éviter les dommages aux broches pendant l'assemblage aveugle.
✅ Intégrité du signal à grande vitesse: géométrie de contact optimisée pour une transmission stable à grande vitesse, faible écho croisé pour des piles de PCB médicaux et mobiles compacts.
✅ Hauteur de couplage flexible: 3,0 ∼ 4,5 mm d'options de hauteur empilées, couvrant la plupart des exigences en matière d'écart de PCB des smartphones et des dispositifs médicaux.
✅ Fine Pitch 0,5 mm, 10 ~ 100 positions: large plage de compte de broches pour une interconnexion PCB compacte basse à moyenne I/O.
✅ SMD Tape & Reel Pack: directement compatible avec les machines automatiques de pick & place.
Description du produit
| Catégorie |
Nom de l'article |
Spécifications |
| Électricité |
Le tonnerre |
0.5 mm |
| Nombre de broches |
10 à 100 P |
| Hauteur des couples |
3.0 / 3,5 / 4,0 / 4,5 mm |
| Courant nominal |
0.5 A par broche de signal |
| Voltage nominal |
50 V de courant continu |
| Résistance au contact |
≤ 30 mΩ |
| Résistance à l'isolation |
≥ 500 MΩ |
| Résistez à la tension |
200 V AC, 1 minute sans panne |
| Les appareils électroménagers |
Cycles d'accouplement |
≥ 500 cycles |
| Temps de fonctionnement. |
-40°C à +85°C |
| Force d' accouplement / de désaccouplement |
Faible force d'insertion, rétroaction sonore des sièges |
| Matériau et revêtement |
Matériau de contact |
Phosphore Bronze |
| Plaquage par contact |
Zone d'accouplement: placage en or; queue de soudure: placage en étain, barrière Ni |
| Logements |
Résine à haute température LCP / UL94-V0 |
| Environnement et soudure |
RoHS et sans halogène |
Conformité |
| Profil de reflux |
Peak 260°C max, 30s de séjour, sans plomb compatible avec le reflux |
| Soudage à la main |
≤ 350°C, ≤ 3s, éviter tout contact direct avec le boîtier en plastique |
Références croisées / Alternative
Alternative compatible avec l'empreinte pour la série BTB Molex SlimStack, JAE, Hirose à hauteur fine de 0,5 mm.
- La même empreinte de PCB, pas de réaménagement majeur de PCB nécessaire pour le remplacement.
- Notre guide d'auto-alignement amélioré améliore le rendement par rapport à la série OEM standard lors de l'assemblage automatisé.
Remarque: Vérifiez le nombre exact de broches et la hauteur de la pile avant de finaliser la mise en page.
Caractéristique du produit
- Les poteaux de guidage intégrés anti-retour et d'accouplement à l'aveugle empêchent l'insertion en arrière et le pliage des broches lors de l'assemblage manuel/robot.
- Structure de contact à double faisceau, maintient une résistance de contact stable sous vibration et cycle thermique.
- Le boîtier à haute température du LCP résiste au reflux SMT sans plomb sans déformation.
- Le facteur de forme de l'empilement vertical compact permet d'économiser de l'espace sur le PCB pour les appareils médicaux et mobiles portables.
- Disponible dans plusieurs hauteurs et numéros de broches, flexible pour différents trous de PCB empilés.
Avantages du produit
- Tolérance à l'assemblage robuste: L'auto-alignement absorbe de petits décalages de position, réduisant le taux de déchets d'assemblage pour la production de masse de médicaments et de smartphones.
- Performance constante à grande vitesse: La structure de contact réglée maintient l'intégrité du signal pour les liaisons série à grande vitesse dans les PCB compacts empilés.
- Option de conformité médicale: RoHS, sans halogène, fabrication propre disponible pour les projets d'équipement médical.
- Emballage intégral des bobines SMTPrêt pour votre ligne de pick-and-place automatique, pas besoin de reconditionnement.
- Prélèvement rapide et personnalisation: Des échantillons d'ingénierie rapides, nombre de broches/hauteur de pile personnalisés sont disponibles sur demande.
Application du projet
- L'interconnexion de l'empilement interne des PCB du smartphone
- Dispositifs médicaux portables: moniteurs de patients, instruments de diagnostic portatifs
- Produits électroniques portables
- Modules IoT compacts
- Produits électroniques de consommation portatifs
Emballage
Tape et bobine (emballage en bobine):Les pièces peuvent être chargées directement sur votre chaîne de production automatisée sans refaire de re-emballage.
Temps de réalisation
- Commande d'échantillons: 3 jours ouvrables
- Commande de production de masse: 1 à 3 semaines, en fonction de la configuration et de la quantité de commande
Certification d'usine et service personnalisé
- Certifications: conformité avec les normes ISO9001, RoHS et REACH
- Politique en matière d'échantillonnage: prise en charge des échantillons gratuits, traitement rapide des échantillons
- MOQ: MOQ faible pour les pièces standard; configurations personnalisées MOQ après évaluation
- Capacité personnalisée: nombre d'épingles personnalisé, hauteur d'empilement, épaisseur de revêtement, modification mécanique, emballage spécial selon votre dessin / spécification.
Guide de sélection des ingénieurs
- Confirmez d'abord l'écart de votre pile de PCB réelle et sélectionnez la hauteur d'appariement correspondante (3,0 ∼ 4,5 mm).
- Valider le nombre de broches et définir les broches de signal/puissance avant la mise en page du PCB.
- Utilisez la version d'accouplement à l'aveugle si votre processus d'assemblage comporte un empilage robotisé ou un accès visuel limité.
- Pour les projets médicaux, spécifier le matériel de qualité médicale et le certificat complet de matériel au stade de l'échantillonnage.
- L'emballage en bobine est par défaut pour les commandes de masse; veuillez nous informer à l'avance si l'emballage en sac est requis.
Questions fréquentes
Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour que je puisse vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q: Je ne trouve pas le produit dans votre catalogueTu peux faire ce produit pour moi?
R: Notre catalogue montre la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
Q: Pouvez-vous fournir un échantillon?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous serons responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez être sûr que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer de l'argent en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous suivons strictement la norme ISO9001; IQC, OQC, IPQC et QA occupent 10% de notre département Qualité. Le test CCD est appliqué à 99% des applications de produits de notre société.
Q: J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème; nous pouvons mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela va entraîner des coûts supplémentaires.
Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
