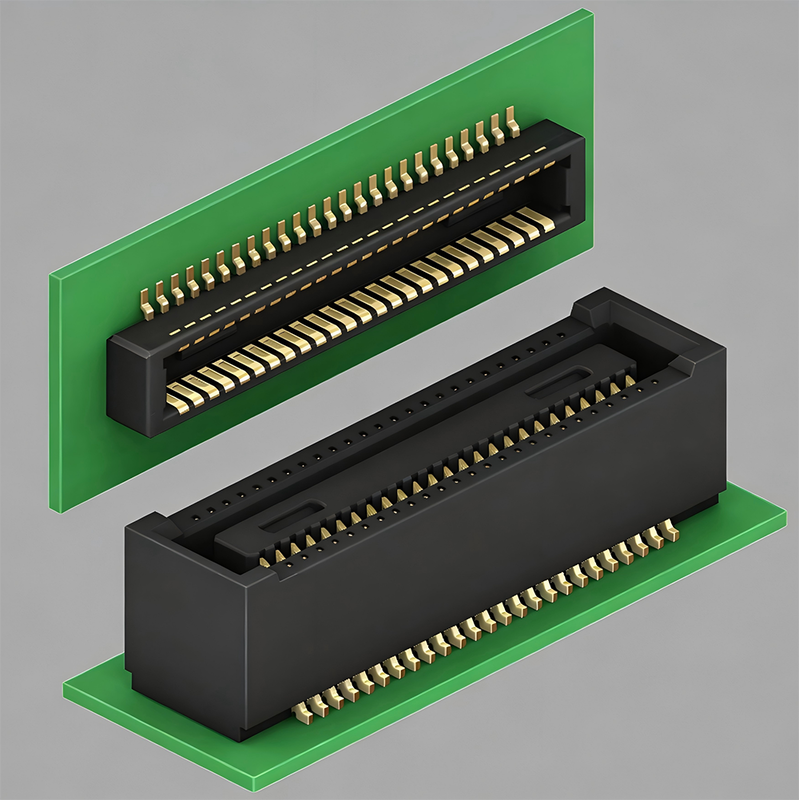

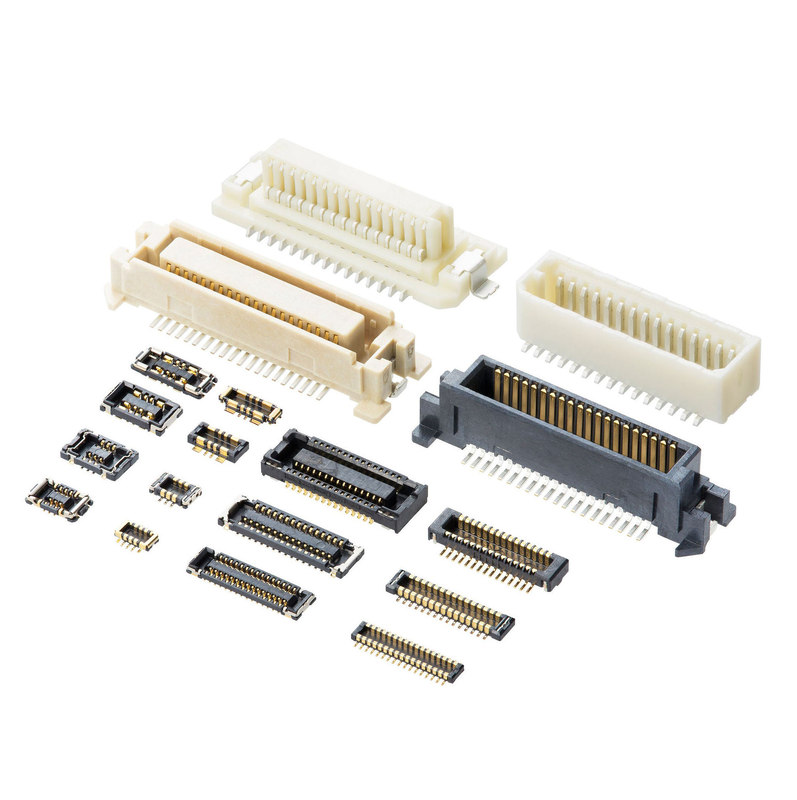

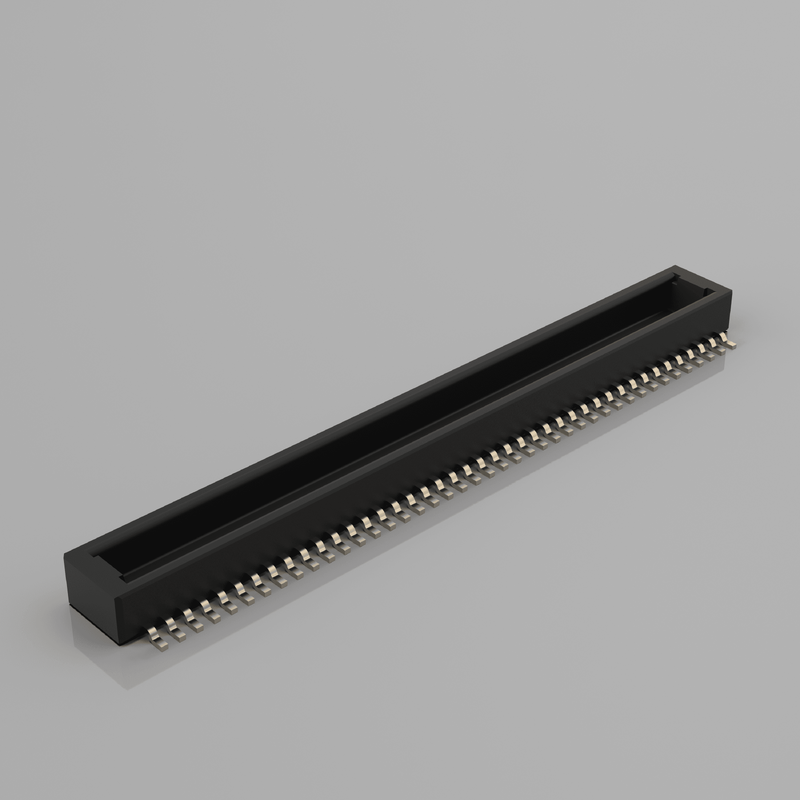

Connecteurs carte à carte et mezzanine 0,4 mm de pas, connecteur à angle droit, alternative HRS DF40C-80DP-0,4V(51)
Points forts du produit
- Accouplement à l'aveugle et auto-alignement + conception anti-dévoyage: Nervures de guidage intégrées, tolère le décalage d'assemblage du PCB, évite les dommages aux broches lors de l'accouplement à l'aveugle, augmente le rendement d'assemblage.
- Intégrité du signal à haute vitesse: Prend en charge jusqu'à 20 Gbps, compatible avec les signaux différentiels haute vitesse PCIe, USB3.1 Gen2, MIPI, SATA.
- Options de hauteur d'accouplement flexibles: Plusieurs sélections de hauteur d'empilage (1,5 / 2,0 / 3,0 / 3,5 / 4,0 mm), répond aux exigences d'empilage de PCB mezzanine superposés.
- 80 positions, pas fin de 0,4 mm, montage CMS à angle droit: Empreinte compacte pour une disposition dense du PCB.
Description du produit
| Catégorie |
Article |
Paramètre |
| Performance électrique |
Pas de contact |
0,4 mm |
|
Nombre de contacts |
80 broches, double rangée |
|
Courant nominal par contact |
0,3 A |
|
Tension nominale |
CC 30 V |
|
Résistance de contact max. |
≤90 mΩ |
|
Résistance d'isolement |
≥500 MΩ |
|
Tension de tenue |
100 V CA |
|
Débit de transmission max. |
20 Gbps |
| Performance mécanique |
Hauteur d'accouplement |
1,5 / 2,0 / 3,0 / 3,5 / 4,0 mm en option |
|
Cycles d'accouplement |
≥30 cycles |
|
Type de montage |
CMS à angle droit |
|
Tolérance d'auto-alignement |
Compensation du décalage d'assemblage directionnel X-Y |
| Matériau et placage |
Matériau du boîtier |
LCP, ignifuge UL94 V-0 |
|
Matériau de la borne |
Bronze phosphoreux |
|
Placage de contact |
Placage or sur la zone de contact, barrière nickel pour arrêter la migration de la soudure |
| Environnement |
Température de fonctionnement |
-35℃ ~ +85℃ |
|
Conformité |
RoHS, REACH |
| Guide de soudage |
Profil de refusion |
Refusion CMS standard sans plomb ; conception de barrière anti-migration de soudure pour éviter la migration de l'étain vers la zone de contact |
Référence croisée / Alternative
Remplacement direct de HRS DF40C-80DP-0.4V(51). La disposition des broches, l'empreinte, la hauteur d'empilage et l'interface d'accouplement sont entièrement assorties. Remplacement direct sans refonte du PCB.
Référence croisée : série Hirose DF40C, comparable aux connecteurs mezzanine B2B à pas fin Amphenol BergStak 0,4 mm.
Caractéristique du produit
- Structure de guidage anti-dévoyage, prend en charge l'accouplement à l'aveugle et l'auto-alignement, absorbe les déviations de position d'empilage du PCB.
- Conception de borne à barrière nickel, bloque efficacement la migration de la soudure pendant le soudage par refusion CMS.
- Boîtier renforcé avec des nervures d'absorption des chocs améliore la résistance aux vibrations et aux chocs.
- Terminaison CMS à angle droit, pad de prélèvement optimisé pour le montage automatique.
- Géométrie de borne optimisée pour haute fréquence afin de maintenir une intégrité de signal stable à haute vitesse.
- Conception d'empilage mezzanine compacte et basse, économise de l'espace interne de l'appareil.
Avantages du produit
- Remplacement direct: Aucune modification de la disposition du PCB, substitut direct du HRS DF40C-80DP-0.4V(51), atténue les longs délais et le risque de pénurie d'approvisionnement des marques importées.
- Performances stables à haute vitesse: Contrôle d'impédance accordé pour les interfaces différentielles à haute vitesse.
- Rendement d'assemblage élevé: Conception intégrée d'accouplement à l'aveugle et de clé anti-factice pour éviter l'insertion inversée et la flexion des broches.
- Adapté à l'automatisation: Emballage en bobine standard pour le prélèvement et le placement CMS.
- Personnalisation d'usine disponible: Ajustement de la hauteur d'empilage, du nombre de broches et de l'épaisseur du placage selon les exigences du projet.
Application
Empilage de PCB mezzanine à haute vitesse pour :
- Modules d'imagerie médicale
- Cartes de contrôle industriel
- Modules de caméra et capteurs MIPI
- Électronique grand public portable
- Systèmes d'informatique en périphérie et embarqués
- Sous-ensembles de communication optique
Emballage
Bande et bobine (emballage en bobine) : Emballage en bobine standard pour machine de prélèvement et placement CMS. Les pièces peuvent être chargées directement sur votre ligne de production automatisée sans reconditionnement. Service de découpe de bande disponible pour les prototypes en petits lots.
Délai de livraison
- Commande d'échantillon : 3 jours ouvrables
- Commande en production de masse : 1 à 3 semaines, sous réserve de la configuration et de la quantité commandée
Certification d'usine et service personnalisé
- Certifications : ISO9001, RoHS, REACH
- Politique d'échantillon : échantillons gratuits pris en charge, délai d'exécution rapide des échantillons
- MOQ : MOQ bas pour les pièces standard ; MOQ pour les configurations personnalisées sur évaluation
- Capacité de personnalisation : nombre de broches personnalisé, hauteur d'empilage d'accouplement, épaisseur de placage, modification mécanique, emballage spécial selon votre dessin/spécification.
Guide de sélection de l'ingénieur
- Confirmez d'abord la hauteur d'empilage d'accouplement requise ; c'est la dimension centrale pour la pile de PCB mezzanine.
- Vérifiez l'exigence de bande passante de l'interface haute vitesse (≤20 Gbps).
- Vérifiez l'espace du PCB ; l'empreinte CMS à angle droit correspond à l'original HRS DF40C-80DP-0.4V(51).
- Si votre application présente un environnement de vibration/choc, confirmez le nombre de cycles d'accouplement et la plage de température de fonctionnement.
- Demandez des échantillons gratuits pour le test d'intégrité du signal et la vérification de l'assemblage CMS avant la production de masse.
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Suivi strict de l'ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix de tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une spécification et une liste de prix
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
produits pour nos clients auparavant (principalement des faisceaux de fils). Concernant les emballages personnalisés, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il faut juste souligner que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
