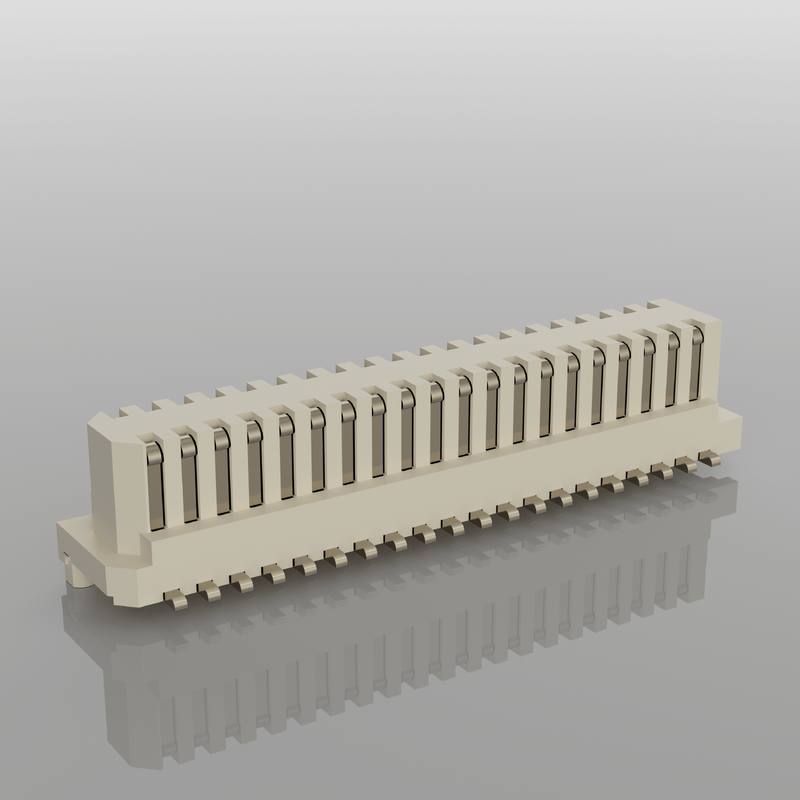

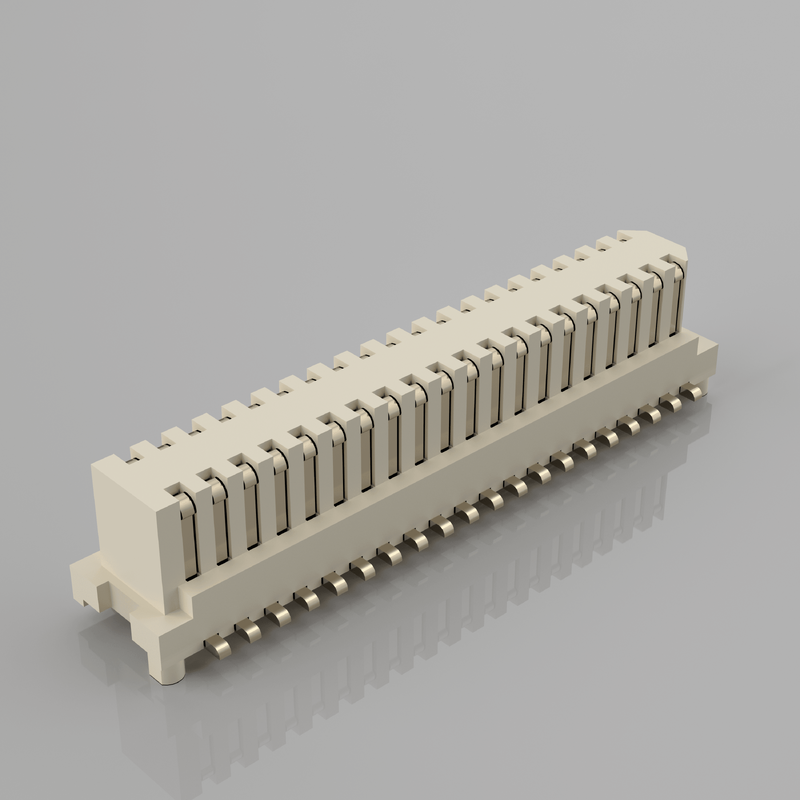

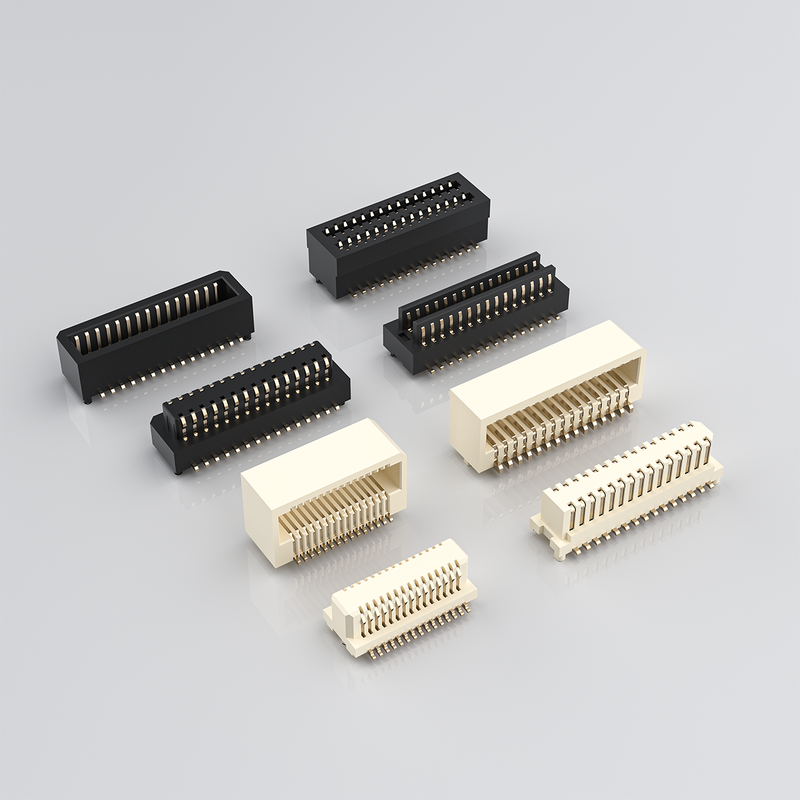

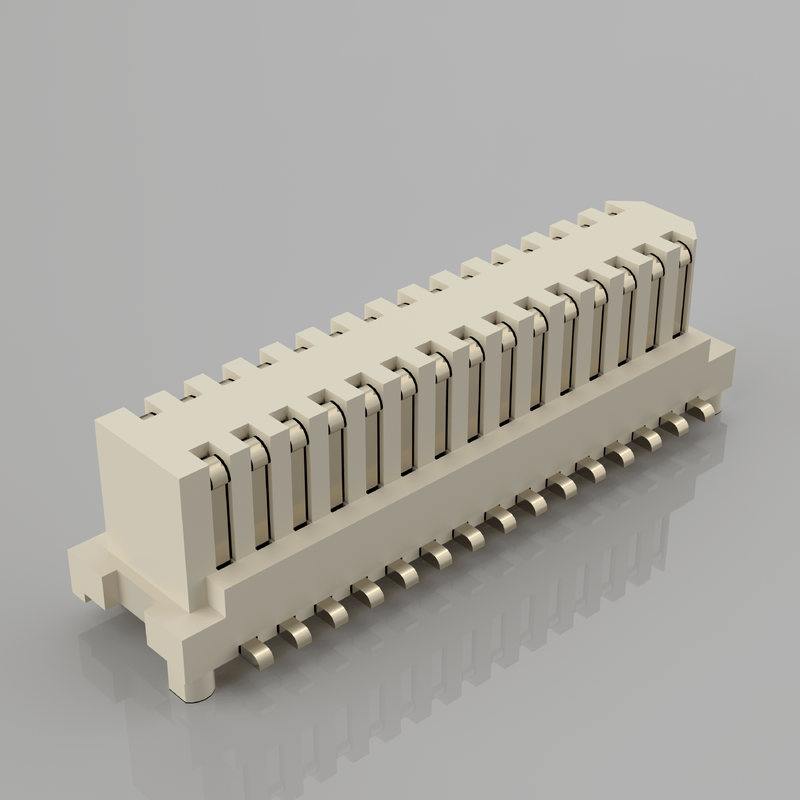

Les connecteurs à fente simple de 0,5 mm de hauteur et les connecteurs à mézanine à fente unique
Points forts du produit
- L'accouplement aveugle et l'auto-alignement: le boîtier de guidage intégré compense le décalage X/Y de l'assemblage; évite les dommages aux broches lors de l'insertion à l'aveugle pour l'assemblage modulaire PCBA
- Performance du signal à grande vitesse: intégrité du signal optimisée, prise en charge du LVDS, PCIe, transmission différentielle à grande vitesse pour les modules numériques à haute densité
- Hauteur d'accouplement personnalisable: Plusieurs options de hauteur d'appariement pour définir l'écart exact entre PCB et PCB, correspondant à vos contraintes de boîtier mécanique
- Formulaire SMT à fente unique à angle droit: interconnexion orthogonale des PCB à 90°, économise de l'espace interne du dispositif critique
Description du produit
| Nom de l'article |
Paramètre |
| Performance électrique |
|
| Le tonnerre |
0.5 mm |
| Courant nominal (par contact de signal) |
0.5 A |
| Voltage nominal |
50 V de courant continu |
| Résistant à la tension |
250 V AC, une minute |
| Résistance au contact initial |
≤ 30 mΩ |
| Résistance à l'isolation |
≥ 109 Ω |
| Taux du signal |
Jusqu'à 10 Gbps |
| Performance mécanique |
|
| Nombre de postes |
Plage personnalisée sur demande |
| Hauteur des couples |
Options multiples de hauteur d'empilement |
| Cycles d'accouplement |
30 cycles au minimum |
| Tolérance à l'accouplement |
Tolérance de décalage X/Y pour l'accouplement aveugle |
| Type de montage |
SMT Angle droit |
| Matériau et revêtement |
|
| Logements |
LCP, UL94 V-0 retardateur de flamme |
| Matériau de contact |
Alliages de cuivre à haute résistance |
| Plaque de contact d'accouplement |
Or sur nickel; options multiples d'épaisseur d'or |
| Plaquage de finition SMT |
Étain sur nickel |
| Environnemental |
|
| Température de fonctionnement |
-40 °C à +105 °C |
| Conformité |
Conforme à la directive RoHS et à la directive REACH |
| Guide de soudage |
|
| Profil de reflux |
Période maximale de 245-260 °C, conforme à la norme J-STD-020; pas de soudure à l'onde |
| Assemblage |
Compatible avec l'équipement SMT standard pour le ramassage et la pose |
Références croisées / Alternative
Ce connecteur mézanin à angle droit est conçu comme une alternative fonctionnelle aux séries internationales établies de Molex, JAE, Hirose et Amphenol.
- L'empreinte compatible avec le dépôt pour une validation rapide de la deuxième source; même hauteur, hauteur assortie, contour mécanique pour la réutilisation du PCBA.
- Nom de l'entreprise: toujours effectuer une validation électrique et mécanique avant la production en série; 100% de correspondance épingle à épingle disponible par numéro de pièce de référence.
- Réduit la dépendance à l'égard des composants étrangers dont le délai de réalisation est long, ce qui réduit le délai de réalisation de votre projet.
Caractéristique du produit
- Construction à angle droit à fente unique pour l'interconnexion PCBA orthogonale à 90 degrés.
- Le boîtier polarisé + le boss d'alignement empêche l'insertion inverse et les dommages des broches pendant l'assemblage.
- Le chamfer à auto-alignement permet un accouplement aveugle fiable pour l'assemblage de modules fermés.
- Le boîtier LCP de haute qualité résiste à une température de reflux SMT élevée sans déformation.
- La géométrie de contact optimisée offre des performances stables du signal différentiel à grande vitesse.
- Plusieurs sélections de hauteur de couplage pour fixer l'écart entre les PCB de mezzanine.
- Entièrement compatible avec SMT, prêt pour une production en série automatisée.
Avantages du produit
- Convient à l'assemblage: Tolérance à l'accouplement aveugle absorbe l'erreur de placement des PCB, faible taux de rejet de l'assemblage.
- Optimisé pour le SI: La structure de contact réglée minimise le bruit croisé pour la transmission de signaux numériques à grande vitesse.
- Solution de deuxième source: Alternative directe aux marques de luxe à l'étranger, coût compétitif et délai de livraison plus court.
- Personnalisation flexible: le nombre d'épingles, la hauteur de l'appariement et l'épaisseur du placage en or sont configurables selon votre conception.
- Qualité constante: Un contrôle strict de la coplanarité évite le risque de soudure à ciel ouvert par SMT sur des plaquettes à haute résistance.
Application du projet
- Modules industriels intégrés
- Porte d'accès IoT et ensembles de capteurs
- Sub-plaques PCBA médicales compactes
- Équipement d'essai et de mesure portatif
- Caméras de sécurité et modules de vision
- Matériel périphérique de communication
- Assemblages de PCB empilés à haute densité destinés aux consommateurs
- Interconnexion interne des cartes orthogonales du dispositif modulaire
Emballage
Tape et bobine (emballage en bobine):Les pièces peuvent être chargées directement sur votre chaîne de production automatisée sans refaire de re-emballage.
Temps de réalisation
- Commande d'échantillons: 3 jours ouvrables
- Commande de production de masse: 1 à 3 semaines, en fonction de la configuration et de la quantité de commande
Certification d'usine et service personnalisé
- Certifications: conformité avec les normes ISO9001, RoHS et REACH
- Politique en matière d'échantillonnage: prise en charge des échantillons gratuits, traitement rapide des échantillons
- MOQ: MOQ faible pour les pièces standard; configurations personnalisées MOQ après évaluation
- Capacité personnalisée: nombre d'épingles personnalisé, hauteur d'empilement, épaisseur de revêtement, modification mécanique, emballage spécial selon votre dessin / spécification.
Guide de sélection des ingénieurs
- Confirmer la dimension critique:Hauteur des couples= espace fixe entre deux PCB; sélectionnez d'abord la variante de hauteur correcte.
- Comptez le nombre total de broches: broches de signal et broches de puissance séparées; broches de terre de réserve pour l'intégrité du signal à grande vitesse.
- Vérifiez la vitesse de transmission requise: Vérifiez si votre protocole nécessite des performances différentielles à grande vitesse.
- Définir les spécifications du revêtement: revêtement en or plus épais pour les applications à longue durée de vie liées aux vibrations ou aux environnements hostiles.
- Condition d'assemblage: si votre produit nécessite un assemblage à l'aveugle, vérifiez que la tolérance d'auto-alignement correspond à votre empilage mécanique.
- Processus SMT: utilisation d'emballages en bobine pour la production en série; demande d'échantillons gratuits pour la vérification du prototype avant la sortie à grande échelle.
- Références croisées: Envoyez votre numéro de pièce de votre concurrent original; nous vous recommanderons un modèle alternatif correspondant pour la validation.
Questions fréquentes
Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour que je puisse vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q: Je ne trouve pas le produit dans votre catalogueTu peux faire ce produit pour moi?
R: Notre catalogue montre la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
Q: Pouvez-vous fournir un échantillon?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous serons responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez être sûr que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer de l'argent en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous suivons strictement la norme ISO9001; IQC, OQC, IPQC et QA occupent 10% de notre département Qualité. Le test CCD est appliqué à 99% des applications de produits de notre société.
Q: J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème; nous pouvons mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela va entraîner des coûts supplémentaires.
Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
