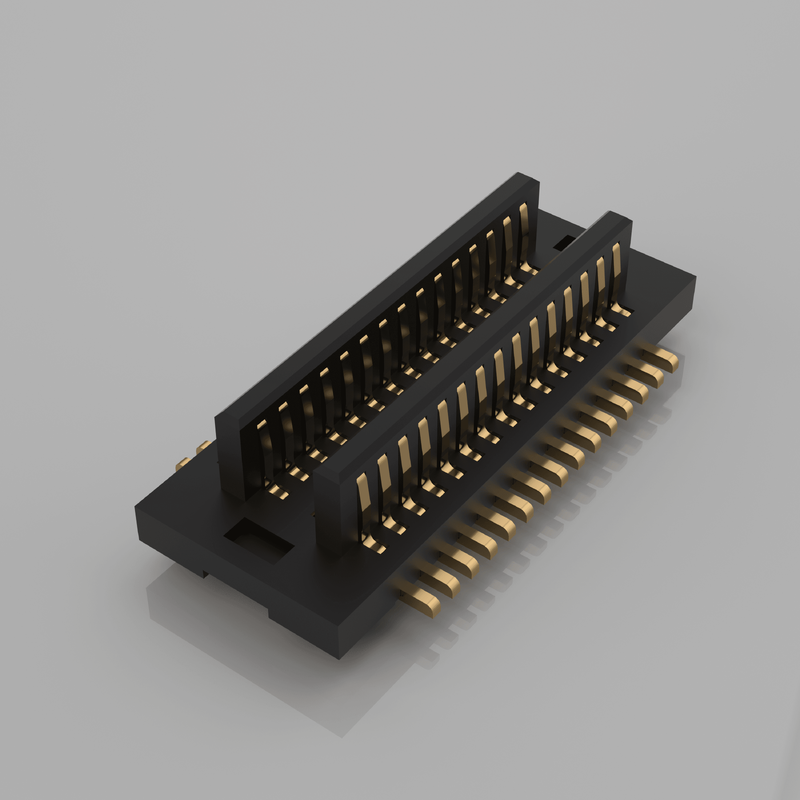

BTB 0,5 mm en double fente 20P 30P connecteur de carte à carte connecteur à angle droit mâle-femelle pour carte PCB
Points forts du produit
✅Conception de l'accouplement aveugle et de l'auto-alignement contre le désalignement: La structure de guidage à double fente absorbe les tolérances de décalage de l'assemblage, réduit le risque de défaillance de l'accouplement lors de la production SMT à grande échelle ✅Performance du signal à grande vitesse: Géométrie de contact à double fente optimisée, intégrité du signal stable pour une transmission numérique à haut débit
✅Options de hauteur d'accouplement définies: hauteur standard de l'empilement pour l'accouplement à angle droit, contrôle clair de la dimension Z pour la conception de l'empilement des PCB
✅0.5 mm de ciment à haute densité: mise en page SMT à double fente à angle droit, réduit l'empreinte des PCB pour une conception de module compact
✅Structure à double fente à double contact: Résistance aux chocs et aux vibrations améliorée, continuité stable sous contrainte mécanique
Description du produit
| Nom de l'article |
Spécification |
Les commentaires |
| Performance électrique |
|
|
| Le tonnerre |
0.5 mm |
à double fente à double rangée |
| Les postes |
20P, 30P |
Nombre de broches personnalisé disponible |
| Courant nominal (par broche) |
0.5 A |
Application du signal, dératage pour la trajectoire de puissance |
| Voltage nominal |
50 V CA |
|
| Résistance au contact |
≤ 50 mΩ |
Valeur initiale |
| Résistance à l'isolation |
≥ 1000 MΩ |
C.C. 100 V |
| Résistant à la tension |
500 V courant alternatif / 1 min |
Aucune panne |
| Performance mécanique |
|
|
| Cycles d'accouplement |
250 cycles |
Durabilité mécanique |
| Hauteur des couples |
Configurable par défaut |
Spécifier lors d'une demande |
| Type de montage |
SMT Angle droit |
Montage de surface de PCB |
| Le sexe |
Bouchon mâle / récipient femelle |
Parés par paires |
| Matériau et revêtement |
|
|
| Logements |
LCP à haute température |
Rétardant de flamme UL94 V-0 |
| Matériau de contact |
Phosphore Bronze |
Alliages de cuivre à haute élasticité |
| Plaquage de la zone de contact |
3‐10 μ· Or par rapport au nickel |
Antioxydation, contact fiable |
| Plaquage de la queue de soudure |
Étain mat sur nickel |
Bonne soudabilité SMT |
| Environnemental |
|
|
| Température de fonctionnement |
-40 °C à +85 °C |
Catégorie de qualité industrielle |
| Conformité |
RoHS‐2, sans plomb |
|
| Lignes directrices SMT sur la soudure |
Profil de reflux: 260 °C maximum, pic de 10 s |
Se conformer à la norme IPC/JEDEC; éviter les surcoulées répétées |
Références croisées / Alternative
Ce BTB à double fente de 0,5 mm à angle droit sert d'alternative à la fonction de forme pour les séries internationales traditionnelles.
Remarque: vérifier la hauteur de l'accouplement, le pin-out, l'empreinte et le placage avant le remplacement direct.
- Remplacer pour certaines séries Molex, JAE, Amphenol BTB à double fente à angle droit de 0,5 mm
- Modification personnalisée de l'empreinte disponible si l'empreinte du fournisseur d'origine ne peut pas être correspondante
- Nous fournissons un document de comparaison d'empreintes sur demande pour la validation des ingénieurs
Caractéristique du produit
- Mécanisme de guidage à double fente prend en charge l'accouplement à l'aveugle et l'auto-alignement, tolère un décalage mineur de l'assemblage, réduit le taux de rejet de l'assemblage
- Système de contact à double fente à double contact, anti-vibration et anti-choc, maintient une connexion stable dans un environnement vibratoire
- Termination SMT à angle droit, contour compact, correspond à l'interconnexion PCB côte à côte
- Isolateur LCP à haute température, résistant au soudage par reflux SMT standard sans déformation du boîtier
- Options multiples de hauteur d'appariement, solution flexible d'empilement de PCB pour les différentes contraintes mécaniques du boîtier
- Zone de contact plaquée en or pour une transmission de signal stable à long terme; queue de soudure plaquée en étain assure des performances d'humidification SMT cohérentes
Avantages du produit
🔹Conception axée sur la fabrication: Géométrie de guidage optimisée réduit les erreurs d'accouplement manuel et machine; adapté à l'assemblage automatisé à volume élevé
🔹Alternative rentable: éviter les longs délais et le coût élevé des pièces de marque importées; performances mécaniques et électriques au même niveau
🔹Production entièrement traçable: Estampage, injection, placage, assemblage en interne, consistance de qualité stable
🔹Personnalisation flexible: Ajustez le nombre d'épingles, la hauteur d'appariement, l'épaisseur du revêtement, la couleur du boîtier selon les exigences du projet
🔹Assistance technique rapide: feuille de données, dessin 2D/3D, bibliothèque d'empreintes disponibles pour votre phase de conception de PCB
Application du projet
- Modules de commande industriels et PCBA de capteurs
- Équipements électroniques compacts médicaux
- Gateway IoT et matériel intégré
- Modules de vision et d'imagerie
- Appareils de consommation intelligents et compacts
- Sub-plaques auxiliaires de communication
- Interconnexion interne des circuits imprimés de l'instrument d'essai et de mesure
Emballage
Tape et bobine (emballage en bobine):Les pièces peuvent être chargées directement sur votre chaîne de production automatisée sans refaire de re-emballage.
Temps de réalisation
- Commande d'échantillons: 3 jours ouvrables
- Commande de production de masse: 1 à 3 semaines, en fonction de la configuration et de la quantité de commande
Certification d'usine et service personnalisé
- Certifications: conformité avec les normes ISO9001, RoHS et REACH
- Politique en matière d'échantillonnage: prise en charge des échantillons gratuits, traitement rapide des échantillons
- MOQ: MOQ faible pour les pièces standard; configurations personnalisées MOQ après évaluation
- Capacité personnalisée: nombre d'épingles personnalisé, hauteur d'empilement, épaisseur de revêtement, modification mécanique, emballage spécial selon votre dessin / spécification.
Guide de sélection des ingénieurs
- Confirmez d'abord 3 paramètres clés: pas 0,5 mm, quantité de broche (20P / 30P), hauteur exacte de l'appariement; hauteur incorrecte de l'appariement causera des interférences d'assemblage
- Confirmer l'orientation de montage: SMT à angle droit; la structure à double fente doit accoupler les paires mâles et femelles assorties
- Définir l'exigence de plaquage: épaisseur de l'or sur la zone de contact pour l'application par vibration/cycle élevé
- Mise en page des PCB: Gardez une zone d'exclusion appropriée autour du connecteur pour le retraitement et la soudure
- Suggestion de prototype: tester d'abord des échantillons libres avant la commande en série; vérifier les performances de l'accouplement, les résultats de la soudure par reflux et les performances du signal sur votre matériel
- Pour les environnements à forte vibration: privilégier l'option de contact plaqué or; éviter un courant déprécié sur chaque broche
Rappel: toujours consulter la fiche officielle pour la conception finale.
Questions fréquentes
Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour que je puisse vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q: Je ne trouve pas le produit dans votre catalogueTu peux faire ce produit pour moi?
R: Notre catalogue montre la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
Q: Pouvez-vous fournir un échantillon?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous serons responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez être sûr que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer de l'argent en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous suivons strictement la norme ISO9001; IQC, OQC, IPQC et QA occupent 10% de notre département Qualité. Le test CCD est appliqué à 99% des applications de produits de notre société.
Q: J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème; nous pouvons mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela va entraîner des coûts supplémentaires.
Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
