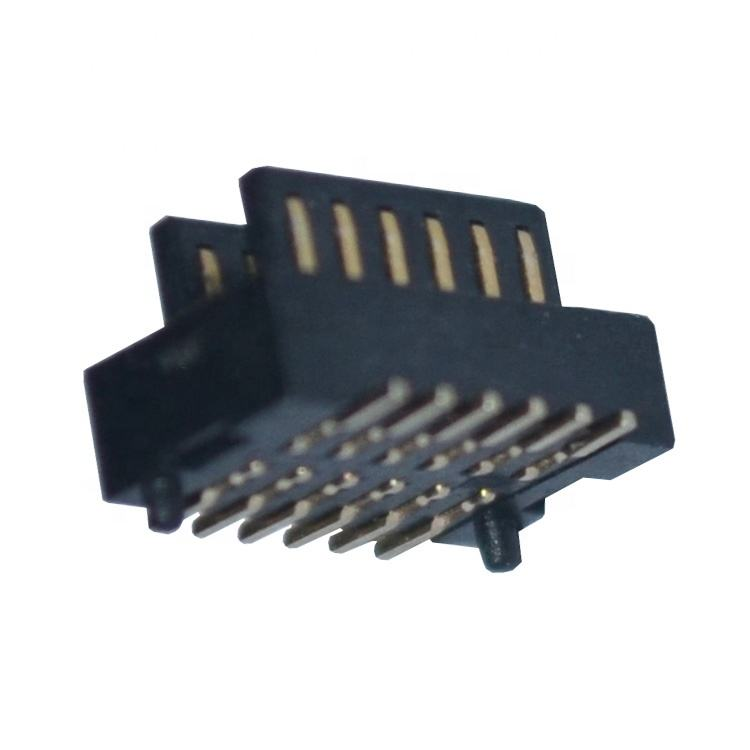

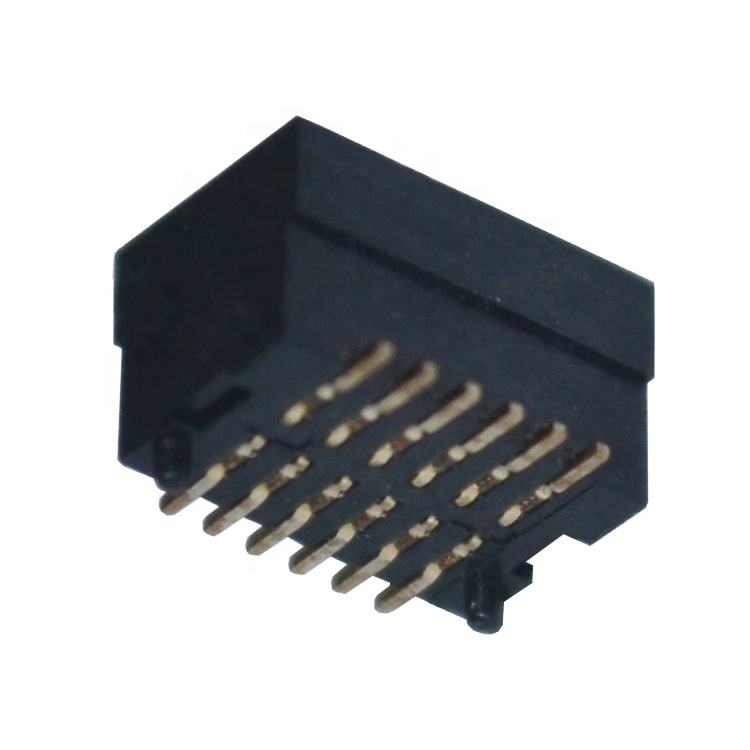

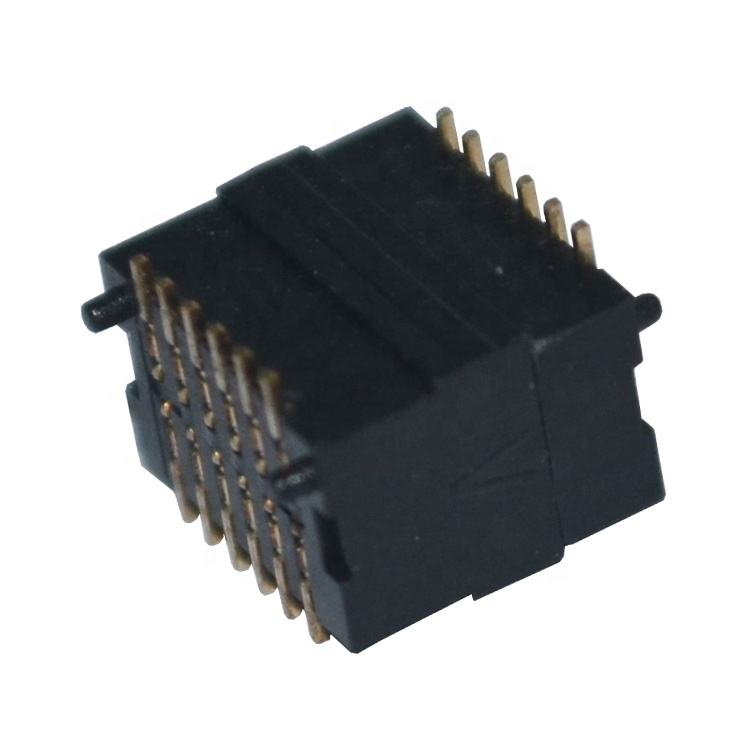

Connecteur PCB mâle femelle SMT haute densité 12 broches, pas de 0,5/0,8 mm, hauteur d'empilement 6,0 mm, connecteurs carte à carte et mezzanine
Points forts du produit
✅ Conception à tolérance d'accouplement à l'aveugle et d'auto-alignement: Les guides intégrés absorbent le décalage d'assemblage du PCB, évitent les dommages aux broches lors de l'accouplement à l'aveugle, améliorent le rendement de production pour les lignes SMT automatisées.
✅ Intégrité du signal à haute vitesse: Impédance de contact optimisée, transmission stable pour les signaux différentiels à haute vitesse, répond aux exigences de conception du chemin de signal à haute vitesse.
✅ Hauteur d'empilement accouplé fixe 6,0 mm: Jeu carte à carte précisément contrôlé, espacement de mezzanine constant pour la conception mécanique de cartes empilées en parallèle.
✅ Disposition SMT haute densité: Empreinte compacte à double rangée, économise de l'espace sur le PCB pour les conceptions de modules contraints par l'espace.
✅ Construction adaptée au SMT: Boîtier compatible avec le pick-and-place, prend en charge le soudage par refusion, inspection AOI accessible après assemblage.
Description du produit
| Article |
Paramètre |
| Performances électriques |
|
| Pas |
0,5 mm / 0,8 mm |
| Nombre de broches |
12P (nombre de broches personnalisable) |
| Tension nominale |
12 V AC/DC |
| Courant nominal par contact |
0,5 A |
| Résistance d'isolement |
≥500 MΩ |
| Résistance de contact |
≤30 mΩ |
| Débit de données max. |
Jusqu'à 10 Gbps |
| Performances mécaniques |
|
| Hauteur d'empilement accouplé |
6,0 mm |
| Cycles d'accouplement |
≥500 cycles |
| Aide à l'accouplement |
Guides d'accouplement à l'aveugle / auto-alignement |
| Terminaison |
SMT Gull-wing |
| Matériau et placage |
|
| Boîtier |
LCP haute température, UL94-V-0 |
| Matériau du contact |
Alliage de cuivre |
| Placage de contact |
Plaqué or sur la zone de contact ; étamé sur la queue de soudure |
| Environnement |
|
| Température de fonctionnement |
−40 °C ~ +105 °C |
| Conformité |
Conforme RoHS, REACH |
| Guide de soudage |
|
| Processus |
Soudage par refusion SMT |
| Température de refusion max. |
Max 260 °C, durée 10 s |
Référence croisée / Alternative
Remplacement direct de seconde source pour les séries de connecteurs mezzanine carte à carte grand public de Molex, JAE et TE Connectivity équivalentes avec un pas de 0,5/0,8 mm, une hauteur d'accouplement de 6,0 mm.
Compatible avec l'empreinte pour la plupart des conceptions de référence ; vérifier la disposition des pastilles avant la finalisation du PCB. Élimine les risques de longs délais de livraison des composants d'origine importés, conserve des performances électriques et mécaniques identiques.
Caractéristique du produit
- Structure de polarisation anti-mauvais accouplement empêchant les dommages dus à une insertion inversée lors de l'assemblage manuel et automatique.
- La tolérance flottante d'auto-alignement absorbe les erreurs d'empilement et de décalage d'assemblage, réduit le taux de rebut des connecteurs.
- La structure de contact à double point maintient une force de contact stable dans des conditions de vibration et de cyclage thermique
- Le boîtier LCP haute température résiste au profil de refusion SMT standard sans déformation.
- Configuration compacte haute densité à 12 broches équilibrant la quantité d'E/S et l'empreinte du PCB.

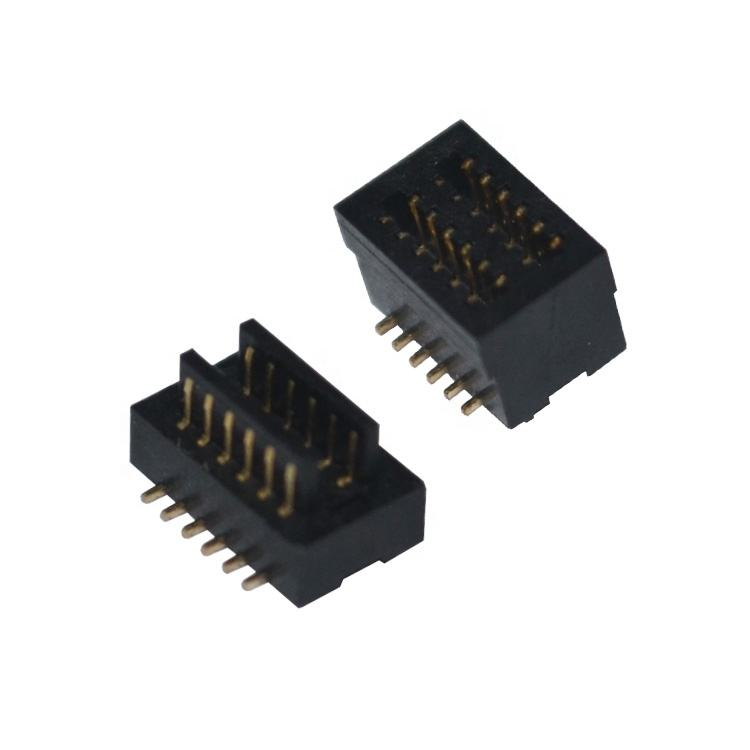

- Ensemble mâle-femelle assorti, dédié aux connexions d'empilement mezzanine carte à carte parallèles.
Avantages du produit
Sécurité de la chaîne d'approvisionnement: Fabrication locale, évitant les pénuries à long délai de livraison des OEM par rapport aux équivalents importés.
Optimisé pour l'assemblage: L'emballage en bobine fonctionne directement avec les machines pick-and-place SMT, aucun prétraitement manuel requis.
Stabilité prouvée du signal: Géométrie de contact optimisée pour l'intégrité du signal à haute vitesse, moins de perte de signal.
Seconde source rentable: Performances équivalentes aux marques internationales à des prix compétitifs.
Support d'ingénierie flexible: Validation rapide d'échantillons, modification personnalisable du nombre de broches / du placage / de la hauteur d'empilement disponible.
Application
- Modules de contrôle industriel et cartes informatiques embarquées
- Cartes auxiliaires de communication et sous-cartes de transfert de signal
- Assemblages électroniques compacts médicaux
- Modules empilés carte à carte de passerelles IoT et de capteurs
- Interconnexions de sous-cartes de pilotes d'affichage
- Liens mezzanine internes d'équipements de test et de mesure
Emballage
- Ruban porteur gaufré standard pour machine automatique pick-and-place SMT
- Utilisable directement sur la ligne de production SMT du client ; aucun reconditionnement nécessaire
Délai de livraison
- Commande d'échantillon : 3 jours ouvrables
- Commande de production de masse : 1 à 3 semaines, selon la configuration et la quantité commandée
Certification d'usine et service personnalisé
- Certifications : ISO9001, conforme RoHS, REACH
- Politique d'échantillons : Échantillons gratuits pris en charge, retour rapide des échantillons
- MOQ : MOQ bas pour les pièces standard ; MOQ pour les configurations personnalisées après évaluation
- Capacité de personnalisation : Nombre de broches personnalisé, hauteur d'empilement accouplé, épaisseur de placage, modification mécanique, emballage spécial selon votre dessin/spécification.
Guide de sélection d'ingénieur
- Confirmer le pas : sélectionner 0,5 mm pour des exigences de densité plus élevée ; sélectionner 0,8 mm pour une meilleure fabricabilité du PCB.
- Confirmer la hauteur d'empilement accouplé : cette série est fixe à 6,0 mm ; contactez-nous si vous avez besoin de hauteurs d'empilement alternatives.
- Vérifier le nombre de broches : le modèle de base est 12P ; d'autres nombres de broches peuvent être personnalisés.
- Confirmer la vitesse du signal : évaluer si votre exigence de signal différentiel est dans la limite du débit maximal de 10 Gbps.
- Confirmer que la plage de température de fonctionnement correspond à l'environnement de travail de votre produit final.
- Pour le remplacement de seconde source : vérifier le dessin de l'empreinte du PCB avant la publication finale des Gerber.
- Pour le prototype : demander d'abord des échantillons gratuits pour la vérification du soudage, de l'accouplement et des performances du signal.
Contactez notre équipe d'ingénierie si vous avez besoin d'une recommandation d'empreinte, d'un fichier 3D-step ou d'une assistance technique supplémentaire.
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Suivi strict de la norme ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de mettre tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
pour nos clients auparavant (principalement des faisceaux de fils). Concernant l'emballage personnalisé, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
