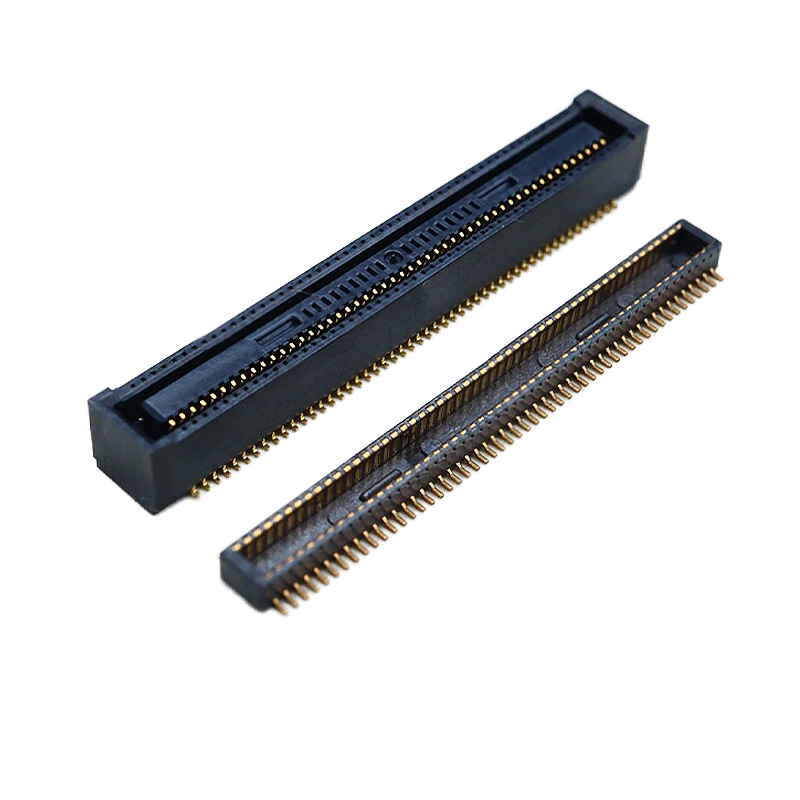

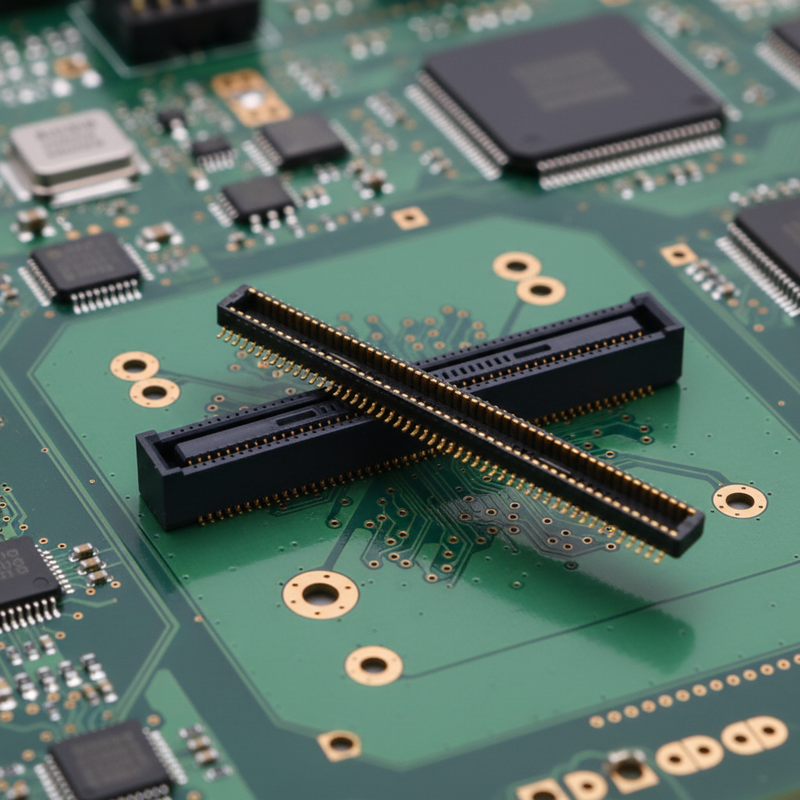

Connecteur carte à carte SMT mâle/femelle en laiton IP64, pas de 0,5 mm
Points forts du produit
✅ Accouplement à l'aveugle et auto-alignement: Les nervures de guidage intégrées permettent une tolérance de décalage XY, absorbent les désalignements d'assemblage de PCB et réduisent les dommages d'accouplement lors de l'assemblage automatisé
✅ Intégrité du signal à haute vitesse: Prend en charge jusqu'à 20 Gbit/s, compatible avec les interfaces haute vitesse MIPI, PCIe, SATA, USB3.1 Gen2
✅ Hauteur d'accouplement fixe : 2,5 mm: Contrôle précis de la hauteur d'empilement carte à carte pour l'ajustement mécanique du boîtier
✅ Conditionnement en bobine SMT: Prélèvement et placement directs pour la ligne d'assemblage SMT, aucune manipulation manuelle secondaire requise
✅ Options multipoints: 20/24/30/40/50/60 positions pour une mise à l'échelle flexible des broches de PCB
Description du produit
| Article |
Paramètre |
| Performances électriques |
|
| Pas des contacts |
0,4 mm |
| Courant nominal |
0,3 A par contact |
| Tension nominale |
50 V CA |
| Débit de données max. |
20 Gbit/sHIROSE Ele... |
| Résistance de contact |
≤ 50 mΩ |
| Résistance d'isolement |
≥ 1000 MΩ |
| Tension de tenue |
250 V CA / 1 min |
| Performances mécaniques |
|
| Type de connecteur |

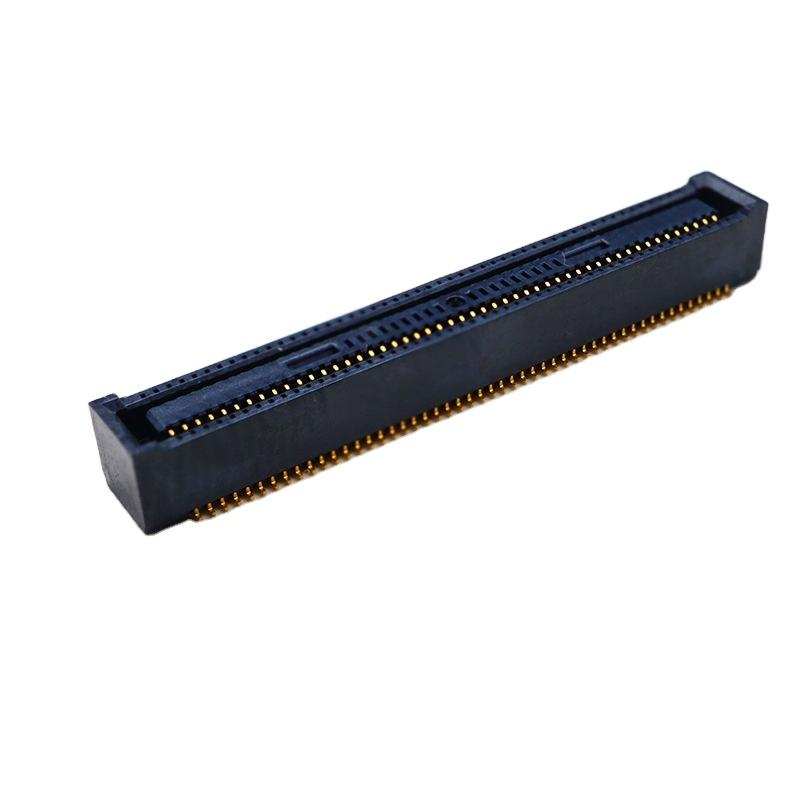

Réceptacle femelle, SMT double rangée |
| Hauteur d'accouplement |
2,5 mm |
| Plage d'auto-alignement |
Tolérance flottante XY pour l'assemblage à accouplement à l'aveugleMouser Ele... |
| Cycles d'accouplement |
Min. 30 cycles HIROSE Ele... |
| Montage |
Montage en surface SMT, compatible avec le prélèvement par aspirationMouser Ele... |
| Matériau et placage |
|
| Boîtier |
LCP haute température, UL94-V-0 |
| Matériau des contacts |
Bronze phosphoreux |
| Placage des contacts |
Placage or sur la zone de contact ; barrière nickel pour éviter le mèche de soudureMouser Ele... |
| Environnement |
|
| Température de fonctionnement |
−40 °C à +85 °C |
| Conformité |
Conforme RoHS 3.0, REACH |
| Guide de soudage |
|
| Profil de refusion |
Refusion standard sans plomb SMT ; température de crête ≤ 260 °C, suivre IPC/JEDEC-020D |
| Remarque |
Éviter les temps de séjour prolongés à haute température ; la barrière nickel supprime le risque de mèche de soudure |
Référence croisée / Alternative
Remplacement direct de la sérieHirose DF40HC(2.5)-xxDS-0.4V(51) série (20/24/30/40/50/60P)
- Même empreinte, même hauteur d'accouplement de 2,5 mm, même pas de 0,4 mm
- Fiche mâle compatible : série DF40HB(2.5)-xxDP-0.4V(51)
- Aucune modification de la disposition du PCB requise pour la substitution ; compatibilité broche à broche vérifiée.
Remarque : Non affilié à Hirose ; notre pièce est un remplacement fonctionnellement équivalent.
Caractéristique du produit
- Les nervures de guidage d'auto-alignement atténuent le risque de mauvaise insertion lors de l'accouplement à l'aveugle pour l'assemblage automatisé
- Les nervures de boîtier renforcées améliorent la résistance aux chocs et aux vibrations dans le produit final
- La barrière anti-mèche nickel empêche la migration de la soudure vers la zone de contact pendant le soudage par refusion
- Géométrie de contact optimisée à haute vitesse pour une intégrité de signal stable sur les signaux différentiels à haute vitesse
- Surface de prélèvement et de placement par aspiration prête pour la production SMT de masse
- Plusieurs nombres de broches (20-24-30-40-50-60P) pour correspondre aux différentes exigences d'E/S
Avantages du produit
- Substitut direct: Remplacez les composants HRS d'origine à longs délais de livraison sans refonte du PCB
- Tolérance d'accouplement à l'aveugle: Réduit les rebuts d'assemblage causés par le désalignement du décalage de la carte
- Prêt pour le SMT en bobine: Emballage en ruban gaufré complet, alimente directement les machines de prélèvement et de placement
- Performances constantes à haute vitesse: Performances d'impédance stables pour les interfaces à haute vitesse
- MOQ flexible et support d'échantillons: Validation rapide des échantillons pour les prototypes d'ingénierie
- Avantage de délai de livraison de l'usine nationale: Délai de livraison plus court par rapport aux longs arriérés des marques internationales
Application
- Cartes embarquées de contrôle industriel
- Modules PCB empilés compacts médicaux
- Matériel d'interface caméra d'imagerie / MIPI
- Stockage haute vitesse, interconnexions de périphériques SATA / PCIe
- Appareils portables, assemblages de PCB empilés compacts
- Équipement de test et de mesure, conceptions de cartes mezzanine empilées

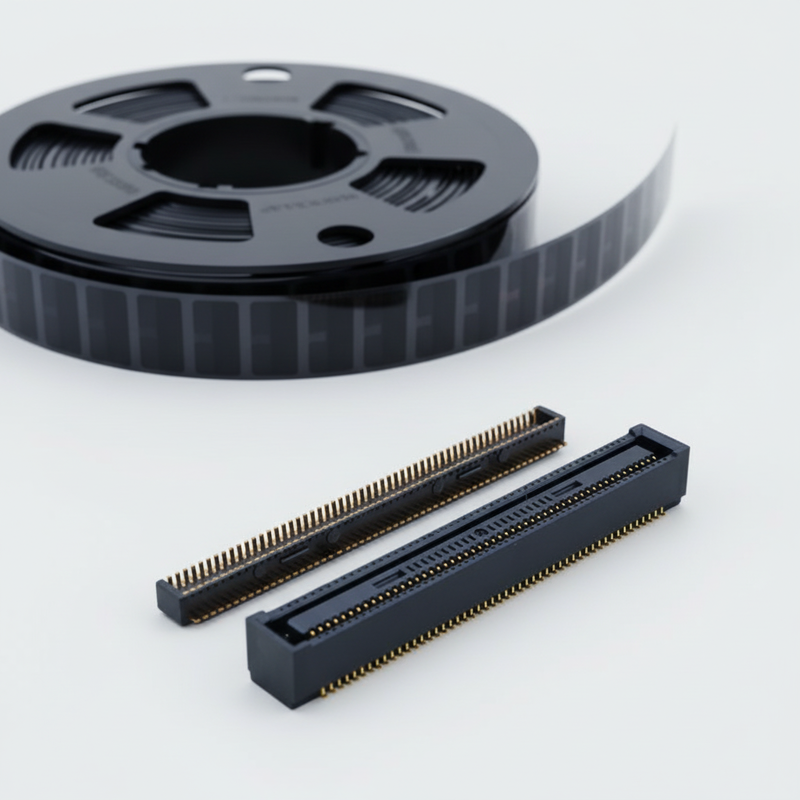

Emballage
- Ruban porteur gaufré standard pour machine de prélèvement et de placement automatique SMT
- Utilisable directement sur la ligne de production SMT du client ; aucun reconditionnement nécessaire
Délai de livraison
- Commande d'échantillon : 3 jours ouvrables
- Commande de production de masse : 1 à 3 semaines, sous réserve de la configuration et de la quantité de la commande
Certification d'usine et service personnalisé
- Certifications : ISO9001, RoHS, conforme REACH
- Politique d'échantillons : Échantillons gratuits pris en charge, retour rapide des échantillons
- MOQ : MOQ bas pour les pièces standard ; MOQ de configurations personnalisées après évaluation
- Capacité personnalisée : Nombre de broches personnalisé, hauteur d'accouplement, épaisseur de placage, modification mécanique, emballage spécial selon votre dessin/spécification.
Sélection client
- Confirmer le nombre de broches requis : 20/24/30/40/50/60P ; confirmer le numéro de pièce mâle d'accouplement
- Confirmer la hauteur d'accouplement : Cette série est fixe à2,5 mm; vérifier le dégagement du boîtier mécanique
- Application haute vitesse : Assurer le routage différentiel correspondant à l'impédance de conception de référence
- Assemblage : Emballage en bobine pour SMT en volume ; demander des échantillons gratuits pour le test du profil de refusion d'abord
- Vérification de substitution : Vérifier la compatibilité de l'empreinte avant la libération de la commande complète ; utiliser des échantillons gratuits pour les tests de prototypes.
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ? R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Suivi strict de la norme ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de fils). Concernant les emballages personnalisés, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de souligner que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
