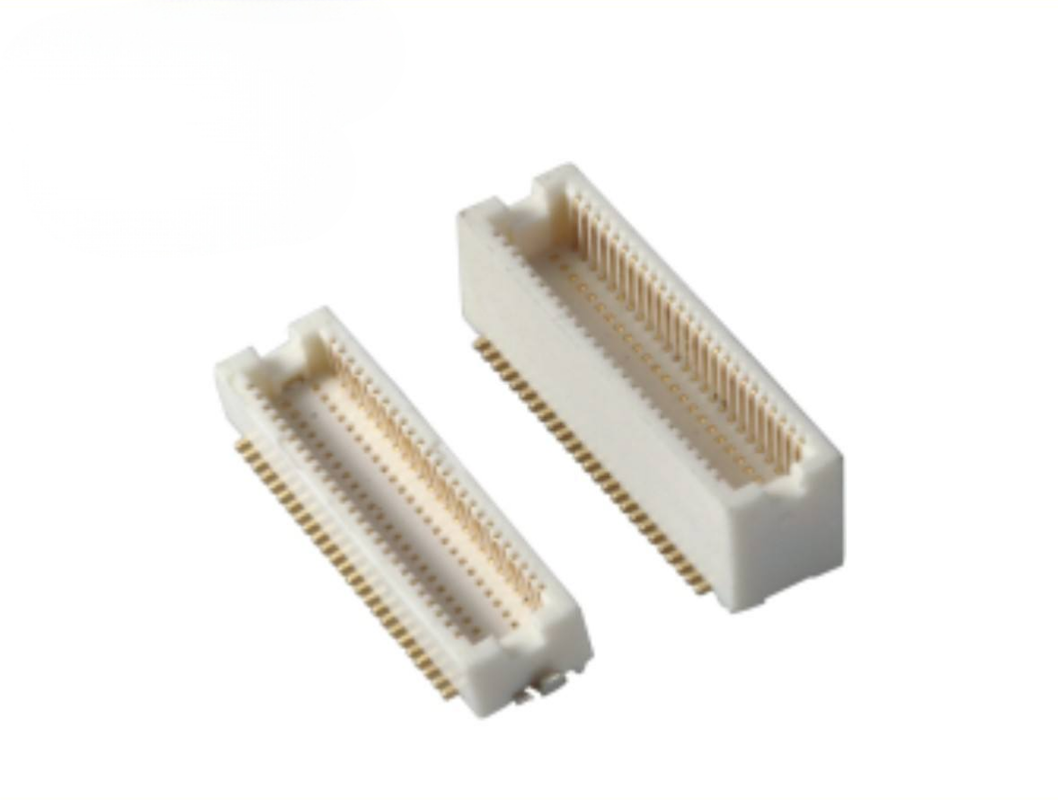

Connecteur électronique SMT carte à carte pas de 0,5 mm en laiton IP64 BTB mâle/femelle
Points forts du produit
✅ Accouplement à l'aveugle et tolérance d'auto-alignement : structure de guidage anti-désalignement intégrée, prend en charge l'accouplement à l'aveugle, absorbe le décalage d'assemblage du PCB et la tolérance d'empilement ; évite les dommages aux broches lors de l'accouplement manuel/automatisé
✅ Performances de signal à haute vitesse : conception d'impédance de contact optimisée, intégrité de signal stable, prend en charge la transmission de signal différentiel à haute vitesse pour les modules à large bande passante
✅ Options de hauteur d'accouplement flexibles : plusieurs sélections de hauteur d'accouplement pour répondre aux exigences variées de l'espace d'empilement des PCB, simplifie la conception du boîtier mécanique
✅ Protection d'entrée IP64 : performance étanche à la poussière et aux éclaboussures, adaptée aux équipements exposés à un environnement poussiéreux/pulvérisé
✅ Compatible avec le prélèvement et le placement SMT : conception entièrement en montage en surface SMT, fonctionne directement avec les lignes d'assemblage automatisées standard
Description du produit
| Article |
Paramètre |
| Performances électriques |
|
| Pas |
0,5 mm |
| Courant nominal |
0,5 A par contact |
| Tension nominale |
50 V AC/DC |
| Résistance de contact |
≤ 30 mΩ (initial) |
| Résistance d'isolement |
≥ 100 MΩ |
| Tension de tenue diélectrique |
250 V AC |
| Performances mécaniques |
|
| Type de connecteur |
Embase mâle / Réceptacle femelle, SMT double rangée |
| Nombre de positions |
Gamme personnalisée : 10-80 broches |
| Hauteur d'accouplement |
Options de hauteur d'empilement multiples (personnalisable) |
| Cycles d'accouplement |
50 cycles minimum |
| Tolérance de désalignement |
Axe X ±0,4 mm ; Axe Y ±0,2 mm |
| Indice de protection |
IP64 |
| Matériau et placage |
|
| Matériau du contact |
Laiton haute performance |
| Placage de contact |
Barrière nickel + placage or sélectif |
| Matériau du boîtier |
LCP, UL94 V-0 résistant aux hautes températures |
| Environnemental |
|
| Température de fonctionnement |
-40 °C ~ +85 °C |
| Conformité |
RoHS, REACH |
| Guide de soudage |
|
| Profil de refusion |
Suivre la norme J-STD-020 ; Température de crête 260 °C max. |
| Assemblage |
Prélèvement et placement SMT standard, aucun montage spécial requis |
Référence croisée / Alternative
Cette série BTB IP64 de 0,5 mm est compatible en forme, ajustement et fonction avec les familles de produits BTB internationales grand public, servant de remplacement économique en place pour les séries BTB à pas fin de Molex, JAE, Hirose et Amphenol.
Remarque : Soumettez votre numéro de pièce du fabricant d'origine à notre équipe d'ingénierie pour une vérification croisée 1 pour 1 et une recommandation de correspondance exacte.
Caractéristique du produit
- Corps de contact en laiton avec placage or sélectif, stabilisant les performances électriques sous vibration et cyclage thermique
- Nervures de guidage anti-dommages 防‑dumb‑plug intégrées, réalisant un accouplement à l'aveugle et un auto-alignement pour compenser le décalage de position du PCB
- La structure d'étanchéité IP64 bloque la poussière et les éclaboussures d'eau, étendant l'utilisation des BTB dans des scénarios d'environnement difficiles
- Le boîtier LCP haute température résiste au soudage par refusion sans plomb sans déformation
- Disposition double rangée à pas fin de 0,5 mm, maximise l'utilisation de l'espace du PCB pour une conception d'appareil compacte
- Ensemble complet mâle et femelle, terminaison SMT pour une production de PCB entièrement automatisée
Avantages du produit
1. Solution de tolérance axée sur l'ingénierie: Résout les problèmes courants : déviation d'empilement du PCB, décalage d'assemblage, risque d'écrasement des broches lors de l'accouplement, et réduit le taux de défaillance sur site.
2. Signal fiable à haute vitesse: La géométrie de contact optimisée réduit la diaphonie, maintient l'intégrité du signal pour les modules à haute vitesse.
3. Résistance environnementale améliorée IP64: Les BTB ordinaires manquent de protection contre la poussière et l'eau ; cette série prolonge la durée de vie des équipements industriels / adjacents à l'extérieur.
4. Prêt pour l'automatisation complète: Les emballages Tube et Bobine prennent en charge le prélèvement et le placement directs, sans coût de reconditionnement secondaire pour la production de masse.
5. Optimisation du délai de livraison et des coûts: Alternative aux marques importées haut de gamme, cycle de livraison plus court avec des performances mécaniques et électriques équivalentes.
6. Haute flexibilité: Nombre de broches personnalisés, hauteurs d'accouplement et épaisseur de placage pris en charge pour les exigences de votre projet.
Application
- Modules de contrôle industriel et systèmes empilés de PCB embarqués
- Passerelles IoT extérieures, concentrateurs de capteurs, matériel de calcul périphérique
- Assemblages électroniques compacts médicaux
- Modules d'affichage, équipement de surveillance et de vision
- Électronique grand public robuste, instruments de test portables
- Appareil modulaire nécessitant une connexion inter-cartes étanche à la poussière et aux éclaboussures
Délai de livraison
- Commande d'échantillon : 3 jours ouvrables
- Commande de production de masse : 1 à 3 semaines, sous réserve de la configuration et de la quantité de commande
Certification d'usine et service personnalisé
- Certifications : ISO9001, RoHS, REACH conforme
- Politique d'échantillon : Échantillons gratuits pris en charge, retour rapide des échantillons
- MOQ : MOQ bas pour les pièces standard ; MOQ pour les configurations personnalisées sur évaluation
- Capacité personnalisée : Nombre de broches personnalisé, hauteur d'empilement d'accouplement, épaisseur de placage, modification mécanique, emballage spécial selon votre dessin/spécification.
Guide de sélection client
- Confirmez le Pas=0,5 mm, vérifiez le nombre de broches requis et la hauteur d'accouplement exacte correspondant à votre espace d'empilement de PCB.
- Confirmez l'exigence environnementale : IP64 est obligatoire pour l'exposition à la poussière/aux éclaboussures ; sélectionnez l'épaisseur de placage or appropriée en fonction des cycles d'accouplement et de l'atmosphère corrosive.
- Confirmez le flux de travail d'assemblage : Choisissez la Bobine pour la production de masse SMT entièrement automatique ; le Tube pour les tests de prototypes en laboratoire.
- Vérification électrique : Le détarage du courant par broche est suggéré à ≤ 70 % de la valeur nominale pour un fonctionnement stable à long terme.
- Si vous remplacez des pièces importées : Fournissez le numéro de pièce d'origine et le dessin de la disposition du PCB à notre équipe d'ingénierie pour confirmation de compatibilité.
- Soumettez une demande d'échantillon pour pré-validation avant l'adoption à grande échelle du projet.
Contactez notre support technique si vous avez besoin de la fiche technique, du fichier STEP 3D ou d'aide pour les dessins.
