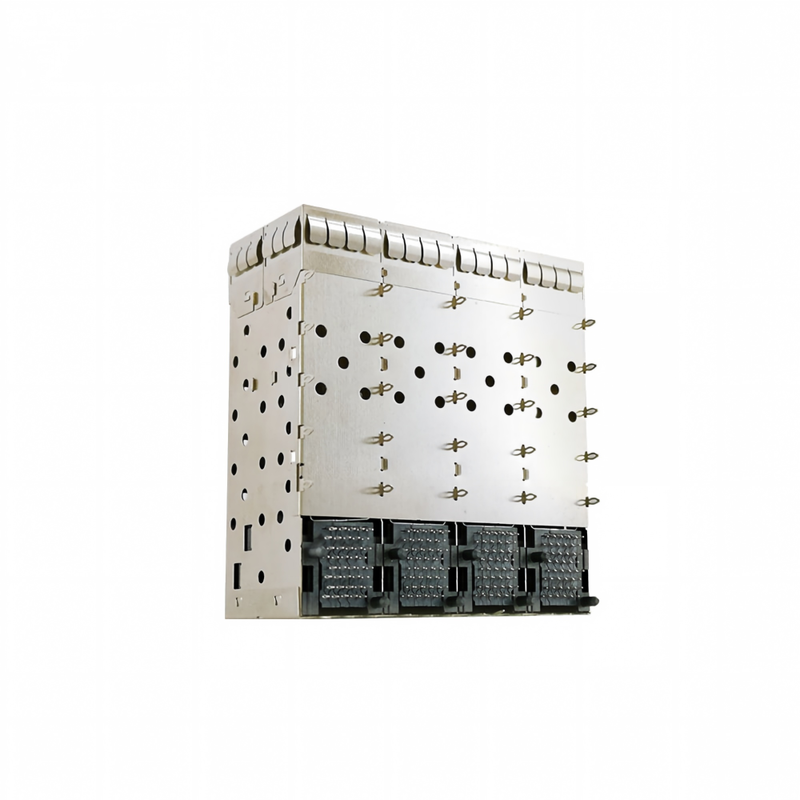

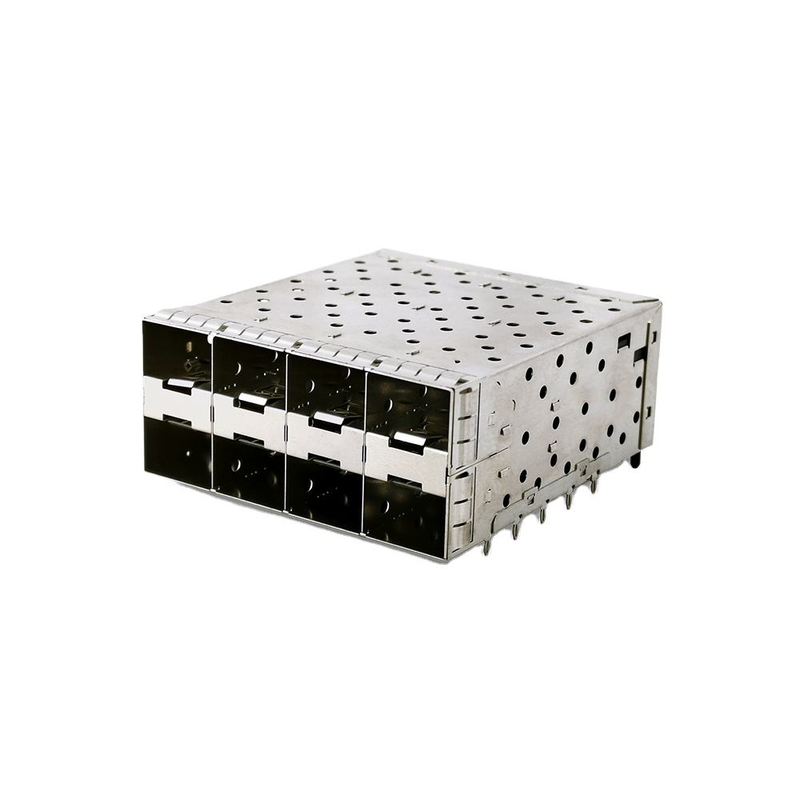

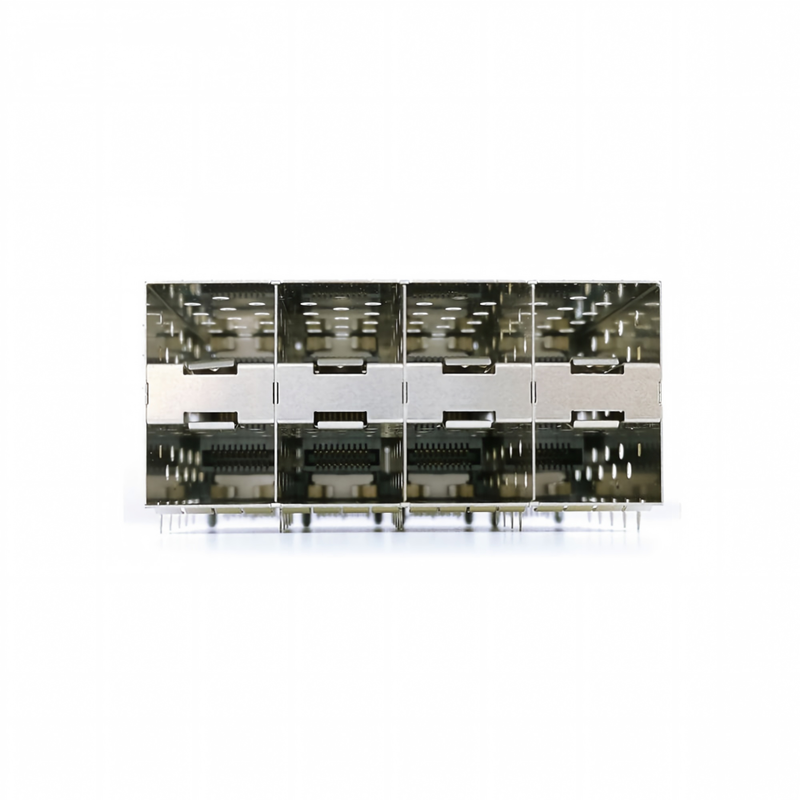

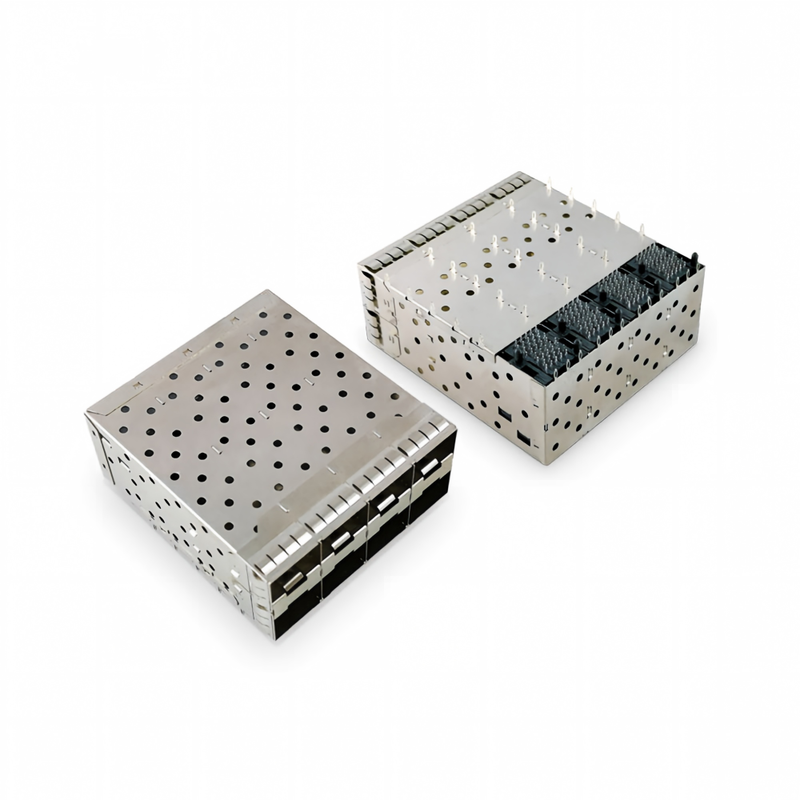

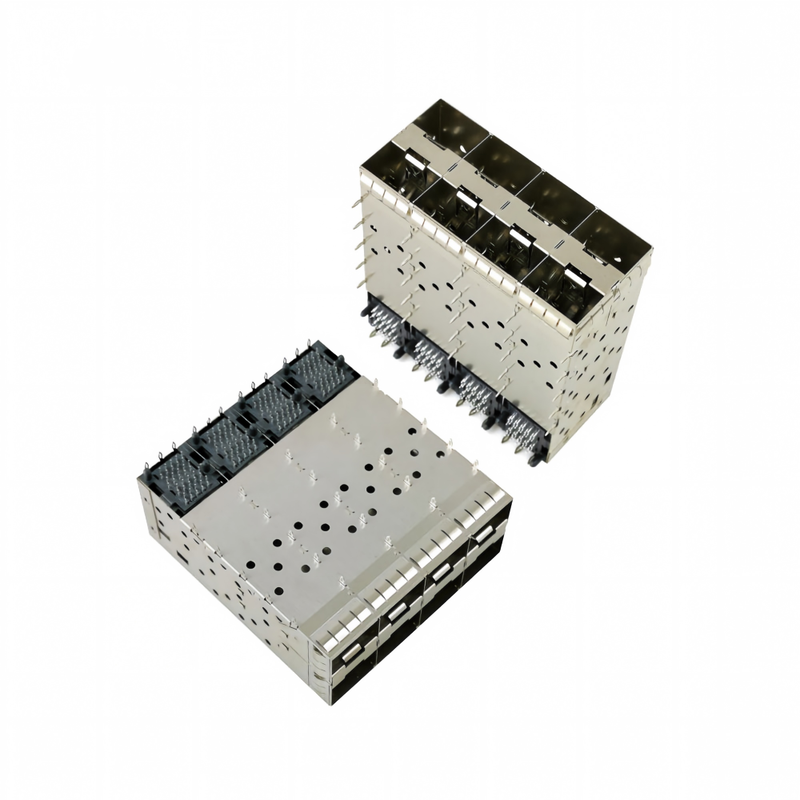

8 ports 160 broches SFP+ Press-Fit Facteur de forme petit Branchable (SFP+) Configuration de la matrice du connecteur 2x4 Ports W/o Modèle de lumière

Type de produit

Assemblage de cage empilée SFP+ 2x4 avec réceptacle intégré

Facteur de forme

Compatible avec SFP (1,25 G) / SFP+ (10,3125 G) / SFP28 (25,78 G)

Matrice de ports

2 x 4 (empilé, 8 ports au total)

Positions

160 (20 x 8)

Pas

0,8 mm (0,032 po)

Montage

Traversant, équerre

Terminaison

Broche conforme à insertion (Ø0,64 mm ; queue 3,0 mm / 2,07 mm en option)

Matériau des contacts

Bronze phosphoreux/alliage de cuivre

Placage des contacts

Flash or sur la zone de contact (0,76 µm / 30 µ" en option), queue étamée

Matériau de la cage

Argent nickel (alliage de cuivre), nickelé

Guide de lumière

Aucun (paroi de cage pleine)

Dissipateur thermique

Non inclus (fenêtres thermiques supérieures ; variante compatible avec dissipateur thermique en option)

Fonctionnalité EMI

Doigts à ressort internes + externes en cuivre-béryllium ; joint élastomère en option

Débit de données

16 Gb/s (SFP+ Enhanced) ; SFP28 25G pris en charge par la disposition de l'hôte

Impédance différentielle

100 Ω ±10%

Courant nominal

0,5 A/contact @ 3,3 V

Résistance de contact

≤ 80 mΩ

Résistance d'isolement

≥ 1000 MΩ @ 500 V CC

Tension de tenue

300 V CA

Cycles d'accouplement

≥ 100 (module échangeable à chaud)

Temp. de fonctionnement

-55 °C à +105 °C (version industrielle -40~+85 °C)

Indice de inflammabilité du boîtier

UL 94 V-0 (LCP)

Conforme

INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH

Référence croisée

TE 1-2007394-8 / 2007394-5 / 2170286-1 ; Amphenol UE863G442000361 ; Molex 0761020001 / 1700714001 ; Vitalconn S2N3D23000BA4

Dimensions typiques

L ≈ 57,4 × L ≈ 64,3 × H ≈ 25,6 mm (réf. TE 2007394-5)

Pas des ports (V/H)

14,25 mm horizontal / 14,90 mm vertical (typ.)

Épaisseur de PCB recommandée

1,5 mm (0,059 po) standard / 2,36 mm en option (style Molex)

MOQ

500 pièces

Délai d'échantillon

5 à 7 jours ouvrables

Délai de production de masse

3 à 4 semaines

Emballage

Plateau antistatique (84 pièces/boîte selon équivalent TE)

Nombre de ports

6

4

8

Largeur du panneau avant

~86 mm

~57 mm

~57 mm

Hauteur verticale Z

Faible

Moyenne (~12 mm)

Plus haute (~25,6 mm) – 8 voies empilées

Guide de lumière

Extérieur uniquement

Souvent découpé à l'intérieur

Aucun → paroi EMI pleine

Soudure

À insertion

À insertion

À insertion, 0 soudure

Point idéal

Rangée de 6 uplinks

Niche de 4 ports

Rangée de 8 uplinks / carte de ligne de 32 ports (4x2x4)

TE Connectivity

1-2007394-8 / 2007394-5 / 2170286-1

2x4, 160 positions, à insertion, sans LP, ressort EMI

Amphenol ICC

UE863G442000361

UltraPort SFP+ 2x4 160 positions à insertion

Molex

0761020001 (obs) / 1700714001

zSFP+ 2x4 160 positions, joint élastomère en option

Vitalconn

S2N3D23000BA4

2x4 à insertion, cage Ni-Ag, sans LP

Guide de lumière

Aucun (par défaut) / Extérieur uniquement / Intérieur+Extérieur

Épaisseur d'or

Flash 15µ" / 0,76 µm (30µ") équivalent par défaut / 50µ"

Longueur de queue à insertion

3,0 mm (style TE) / 2,07 mm (style Molex) / personnalisé

Terminaison

À insertion (par défaut) / queue de soudure SMT/hybride

Finition de la cage

Nickelé (par défaut) / étamé / oxyde noir

EMI

Uniquement ressort / + joint élastomère / + mousse conductrice

Gestion thermique

Fenêtres thermiques supérieures (par défaut) / + clip de dissipateur thermique supérieur (modifie la hauteur)

Montage

Unilatéral (par défaut) / Double face dos à dos

Matrice de ports

1x1 / 1x4 / 2x2 / 2x4 / 2x6

Logo

Marquage laser sur le dessus de la cage (MOQ applicable)
