Name: Connecteur modulaire RJ45 à double couche 2-16 ports avec LED Light Female Socket Metal Housing Contact en laiton pour PCB
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: RJ45
Price: 4.01 USD
Availability: InStock

À la maison > Produits > Connecteurs d'entrée/sortie >

Connecteur modulaire RJ45 à double couche 2-16 ports avec LED Light Female Socket Metal Housing Contact en laiton pour PCB

Connecteur modulaire RJ45 à double couche

16 ports prise féminine RJ45

Connecteur RJ45 avec lumière LED

Lieu d'origine:

Guangdong, Chine

Nom de marque:

XTKCONN

Certification:

CE,SGS,ROHS,ISO9001

Numéro de modèle:

RJ45

Nous contacter

Demandez un devis

Détails du produit

Genre:

Prise femelle

Nombre de ports:

2/4/6/8/16 ports

Type de borne:

Angle droit

Matériau de la coque:

Plaque Nikel

OEM/ODM:

Autorisé

matériel de contact:

Bronze au phosphore

Mettre en évidence:

Connecteur modulaire RJ45 à double couche

16 ports prise féminine RJ45

Connecteur RJ45 avec lumière LED

Conditions de paiement et d'expédition

Quantité de commande min

10 pièces

Prix

Negotiable price

Détails d'emballage

emballage intérieur : en bobine ; Emballage extérieur : bobine dans un carton

Délai de livraison

5-7 jours

Conditions de paiement

LC, T/T, Payyal

Capacité d'approvisionnement

PCs 1KK

Produits connexes

1x6 Port Tab Down 100 Base-T Réseau Jack modulaire LED Ethernet magnétique RJ45 Connecteurs féminins

Obtenez le meilleur prix

Vidéo

Connecteur modulaire RJ45 à double couche 2-16 ports avec LED Light Female Socket Metal Housing Contact en laiton pour PCB

Obtenez le meilleur prix

Connecteur femelle micro en plastique de LCP USB

Obtenez le meilleur prix

Port de remplissage femelle micro d'Usb de SMT

Obtenez le meilleur prix

Nous contacter

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contactez-nous maintenant

Description du produit

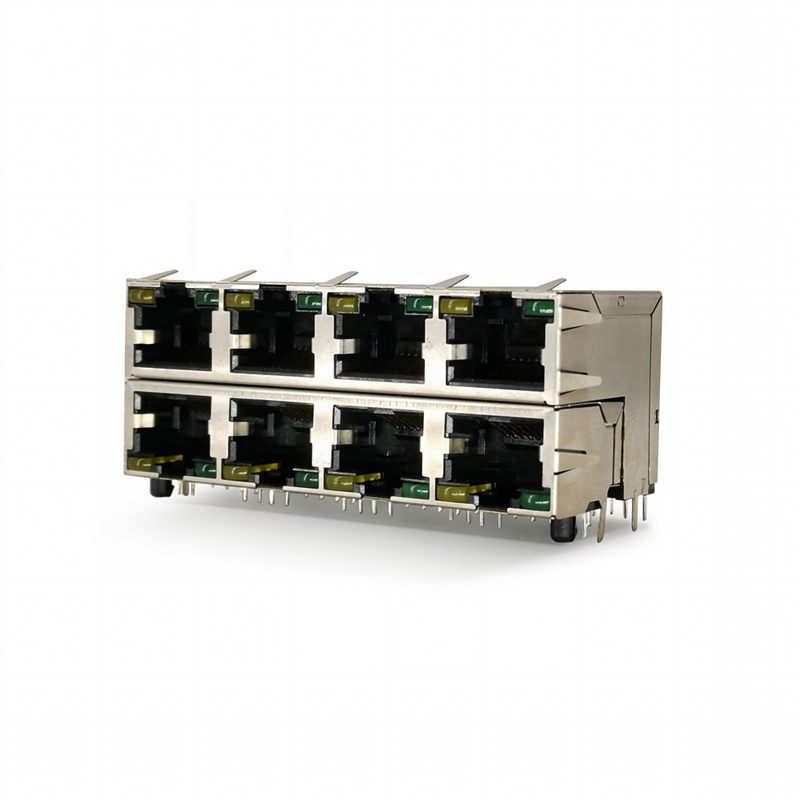

Double couche 2×8 (16-Port) RJ45 Jack modulaire avec double LED, bouclier métallique et contacts phosphore-bronz

Description du produit

Paramètre	Spécification
Type de connecteur	Pour les appareils à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à:
Configuration	2×8 empilés (double couche), 16 portsJe suis désolée.
Position / chargée	8 positions, 8 contacts par port
Montage	En travers du trou, angle droit (entrée latérale 90°)
La hauteur de l'écartement (TH)	2.54 mm rangée × 1,27 mm col (modèle de PCB RJ45 standard)
Matériel de logement	PBT rempli de verre / PA46 / PA66, noir, UL 94 V-0
Matériau du bouclier	Lamière (alliage de cuivre) 0,200,25 mm, plaquée Ni ou Sn
Matériau de contact	Bronze phosphoreux Ø0,45 ∼0,46 mm rond / 0,35 mm plat
Plaquage par contact	Or sélectif sur l'accouplement (flash ¥50 μ"), étain sur la queue
LED	Par port 2× (par exemple Green Link + Yellow ACT); couleurs facultatives
RTE	La couche protégée + les doigts de ressort supérieurs ou latéraux + les étiquettes de sol de PCB
Notation actuelle	1.5 A par contact
Rating de la tension	125 VAC RMS
Résistance au contact	≤ 30 mΩ
Résistance à l'isolation	Pour les appareils de commande électrique
Résistance diélectrique	1000 VAC RMS, 60 secondes
Force d'accouplement	≤ 2,2 kgf (8 prises de contact)
Retention (plug-jack)	≥ 7,7 kgf
Durabilité	750 cycles (min)
Notation des chats	Catégorie 5 / Catégorie 5e / Catégorie 6 (version magnétique non intégrée)
Appui au PoE	Oui (IEEE 802.3af/at/bt, lorsqu'il est associé à une prise magnétique externe ou à une prise PoE)
Temps de fonctionnement.	-40 °C à +85 °C (option industrielle de -20 à +70 °C)
Conformité	La partie 68 de la FCC, la norme IEC 60603, la directive RoHS 2.0, REACH
J'ai un arbitre croisé.	TE 6368296-1 / 6116317-6; Connray 59BSE-2×8; Wayconn MJIB-88280XX; Pranelectronics JP-28-LED
Dimensions (réf)	L 28,2 × W 115,07 × H 25,30 mm (classe Wayconn)
MOQ / délai de livraison	500 pièces / échantillon 5 ‰ 7 d, masse 3 ‰ 4 w

La prise modulaire à double couche 2×8 RJ45 intègre seize ports femelles 8P8C dans un ensemble empilé: boîtier PBT UL94 V-0 noir, coque de blindage en laiton avec doigts EMIdes contacts à ouverture à angle droit phosphore-bronzeIl s'agit d'une prise RJ45 non magnétique (discrète), ce qui signifie qu'il n'y a pas de transformateur intégré.Vous l' associez à des magnétiques discrets ou à une interface PoE PHY, qui est exactement comment TE 6368296-1 / Connray 59BSE / Wayconn MJIB-88280XX sont spécifiés.

Le facteur de forme empilé 2×8 est le bloc de plaque faciale de base pour les commutateurs 16 ports et 48 ports (3×2×8) Gigabit,économiser la longueur de la planche par rapport au ganging linéaire 1 × 8 et maintenir le pick-and-place à un seul composant.

Application du projet

Commutateurs EthernetCommutateur d'accès Gigabit à 16 ports (1 × 2 × 8), ToR à 48 ports (3 × 2 × 8 + 4 × SFP +)

Les routeurs/portes16 ports LAN routeur SMB, xDSL/cable CPE

Carte réseau NIC / PCIe¢ NIC de surveillance 1G quad/16 ports

Commutateur DIN-rail industriel

PoE midspan/panneau d'injecteur ¢ associé à des magnétiques PoE discrets, 802,3 at/bt

Dépôt automatique / point de vente¥ le réseau filaire à plusieurs ports

Analyseur d'essai et de mesure/protocole

Hub Ethernet médical / de laboratoire¢ prise discrète blindée évite la saturation en magnésium dans les analogues sensibles

Produit de réseau: NIC, Hub, SWITCH, routeur, pont, travail

La station de télécommunication est située à proximité de la station de télécommunication.

Notre avantage

1. Fabricant professionnel de connecteurs, une variété de styles à choisir; nous sommes des ventes directes d'usine, non seulement assurance qualité mais aussi abordable.

2Nous pouvons fournir des échantillons gratuits pour que vous puissiez les tester, puis acheter si nécessaire.

3. Si le produit n'est pas ce que vous voulez, veuillez nous contacter directement et fournir les spécifications du produit dont vous avez besoin.

4Atelier de production à grande échelle, livraison rapide, livraison immédiate sur place, pas besoin de vous soucier de la livraison.

5Un à un service après-vente, n'hésitez pas à nous contacter si vous avez des questions.

Options de personnalisation

LED: Aucune / 1-LED / 2-LED (GY/GG/RG/RY)

Finition du bouclier: Ni plaqué / Sn plaqué / Cu nu

L'or de contact: éclair / 3 μ " / 15 μ " / 30 μ " / 50 μ "

Coque: soudage TH 3,05 mm / 2,54 mm / press-fit

Magnétiques: Aucun (discrète) / avec intégré 10/100 mag / Gigabit MagJack (PoE+)

Pour les appareils électroniques, la couleur de l'appareil doit être la couleur de l'appareil.

Le sol: uniquement les étiquettes de sol de PCB / + jointure EMI du panneau

Processus personnalisé

Rassemblement des exigences → 2. Évaluation technique et devis → 3. Revue et confirmation du dessin 3D → 4. Mold / Tooling & Prototype → 5. Test d'échantillon (SI / EMI / LED) et approbation → 6. Production en série → 7.QC final et expédition

Questions fréquentes

Q: Êtes-vous une société commerciale ou une usine?

R: Nous sommes une usine avec 15 ans d'expérience dans la fabrication de connecteurs; presque tous nos produits sont fabriqués par nous-mêmes.

Q: Quand puis-je obtenir un devis?

R: Après avoir confirmé les produits dont vous avez besoin, nous vous proposerons un devis.

Q: Acceptez-vous la personnalisation?

R: Oui, nous pouvons accepter la personnalisation tant qu'elle est dans notre champ d'activité, mais vous devez nous fournir la quantité de votre demande.
