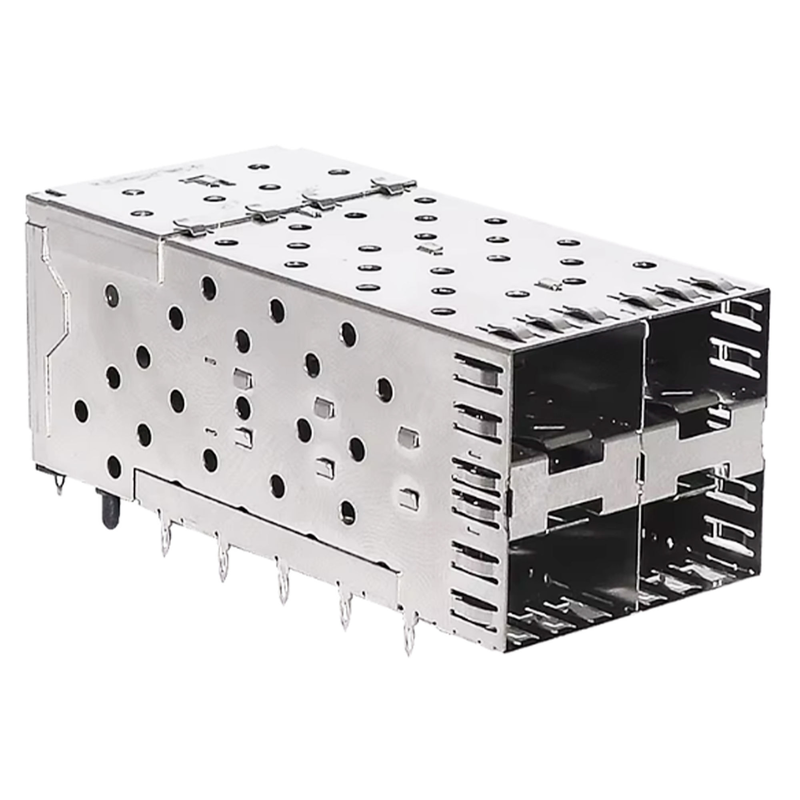

Cage SFP 2X2 avec tube lumineux, capuchon anti-poussière pour connecteur SFP, blindage de module fibre optique
Description
Notre cage SFP 2x2 avec tube lumineux et capuchon anti-poussière est un système de connecteur E/S entièrement intégré et échangeable à chaud, conçu pour les équipements réseau haute densité. Conçue pour accepter les modules émetteurs-récepteurs fibre optique SFP, SFP+ et SFP28, cette cage empilée 2x2 offre quatre ports haute vitesse dans un encombrement réduit, maximisant la densité de ports tout en minimisant l'espace sur le circuit imprimé.
|
Paramètre
|
Spécification
|
|
Nom du produit
|
Cage SFP 2x2 avec tube lumineux et capuchon anti-poussière
|
|
Support de débit de données
|
1,25 Gbit/s (SFP) / 10,3125 Gbit/s (SFP+) / 25,78 Gbit/s (SFP28 rétrocompatible)
|
|
Configuration des ports
|
Empilé 2x2 (4 ports au total)
|
|
Type de connecteur
|
Réceptacle femelle 20 positions, pas de 0,8 mm
|
|
Matériau des contacts
|
Bronze phosphoreux, placage or sur nickel (30 µ" en option)
|
|
Matériau de la coque de la cage
|
Alliage de cuivre, nickelé
|
|
Tube lumineux
|
Guide lumineux PMMA intégré, transmet 2 canaux LED par port (Lien + ACT)
|
|
Capuchon anti-poussière
|
Polymère classé UL94 V-0, mécanisme de fermeture automatique à ressort
|
|
Joint EMI
|
Doigts ressorts en cuivre au béryllium – haut, gauche, droite, bas
|
|
Style de montage
|
Broches conformes à insertion forcée (Ø0,64 mm) / queue de soudure SMT en option
|
|
Cycles d'accouplement
|
≥100 insertions
|
|
Température de fonctionnement
|
-40°C à +85°C
|
|
Normes conformes
|
SFF-8431, INF-8074i, RoHS 2.0, REACH, UL94 V-0
|
|
Modules compatibles
|
Émetteurs-récepteurs SFP / SFP+ / SFP28, DAC, AOC
|
|
MOQ
|
500 pièces
|
|
Délai d'échantillonnage
|
5 à 7 jours ouvrables
|
|
Délai de production de masse
|
3 à 4 semaines
|
|
Personnalisation
|
Hauteur de la cage, nombre de ports (1xN / 2xN), couleur du tube lumineux, dos à dos, empreintes personnalisées
|
Le tube lumineux intégré élimine le besoin de guides lumineux LED séparés, acheminant les indicateurs d'état (Lien, Activité, Vitesse) directement du circuit imprimé vers le panneau avant. Les capuchons anti-poussière intégrés protègent automatiquement les ports non peuplés de la poussière, de l'humidité et de l'ESD, prolongeant considérablement la durée de vie des modules dans les environnements de centres de données et industriels. Combinée à des doigts ressorts EMI sur tout le périmètre, cette cage assure l'intégrité du signal et la conformité réglementaire (FCC/CE) même dans les configurations multi-ports denses.
Avantages clés
✅ Architecture empilée 2x2 peu encombrante
✅ Surveillance de port sans entretien
✅ Protection automatique des ports
✅ Performances EMI de premier ordre
✅ Remplacement transparent entre marques
Applications typiques
Commutateurs Ethernet haut de rack (ToR) et leaf-spine de centres de données
Commutateurs gérés d'entreprise L2/L3 (modèles 24 ports / 48 ports)
Cartes d'interface réseau (NIC) pour serveurs et baies de stockage
Équipement de transport 5G fronthaul/backhaul
Commutateurs Ethernet industriels (rail DIN, montage en rack)
Appareils de sécurité réseau : pare-feu, équilibreurs de charge, IDS/IPS
Directeurs et commutateurs SAN Fibre Channel.
FAQ
Q : Quand pouvons-nous recevoir le devis ?
R : Si les spécifications sont confirmées, notre devis peut être fourni dans les 24 heures.
Q : Pouvez-vous fournir des échantillons pour évaluation ?
R : Oui, des échantillons peuvent vous être envoyés pour évaluation.
Q : Combien de temps faut-il pour qu'une commande soit traitée et expédiée ?
R : Lorsque les articles sont en stock, nous les expédions généralement dans les 3 à 7 jours ouvrables suivant la réception d'une commande.
Q : Quel est votre terme commercial ?
R : FOB, FCA, CFR, CIF, EXW, DDU sont disponibles. Nous pouvons également vous aider à choisir la méthode d'expédition la plus favorable et la plus efficace.
Q : Quel est le terme de paiement ?
R : EN LIGNE (ASSURANCE COMMERCIALE), VISA, T/T, Western Union, , etc.
Q : Quelle est la durée de la période de garantie ?
R : Le produit est livré avec une garantie limitée de 1 an.
Q : Pouvez-vous fournir un service OEM et ODM ?
R : Oui, notre équipe professionnelle de R&D vous aidera à concrétiser vos idées.
