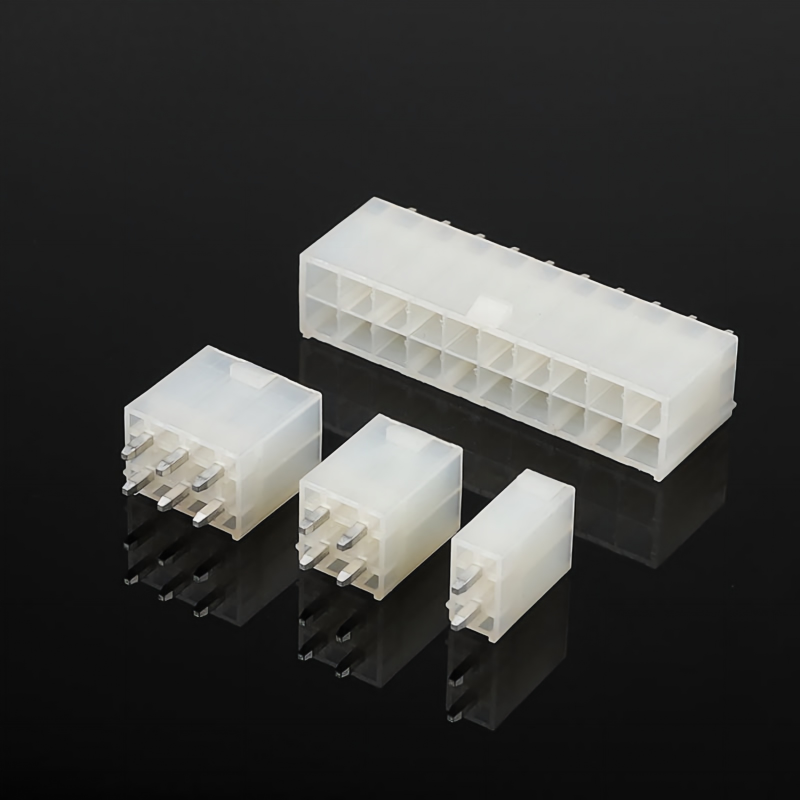

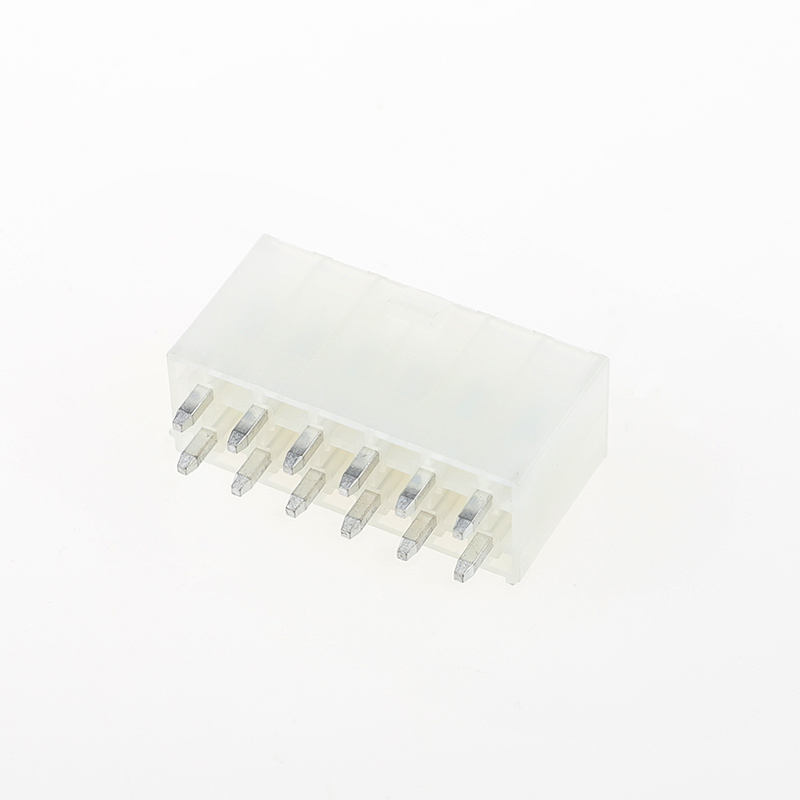

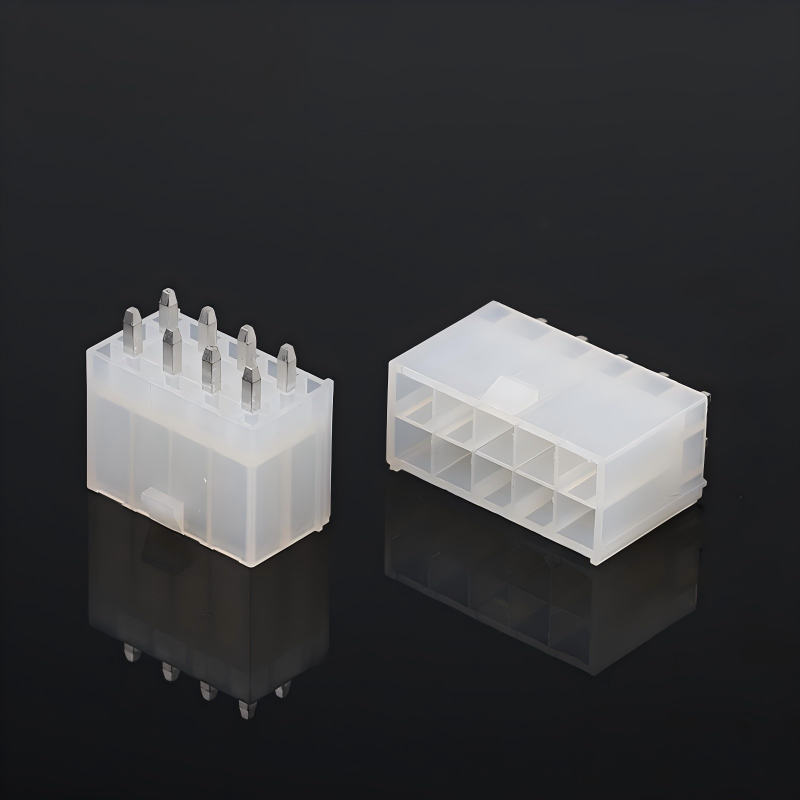

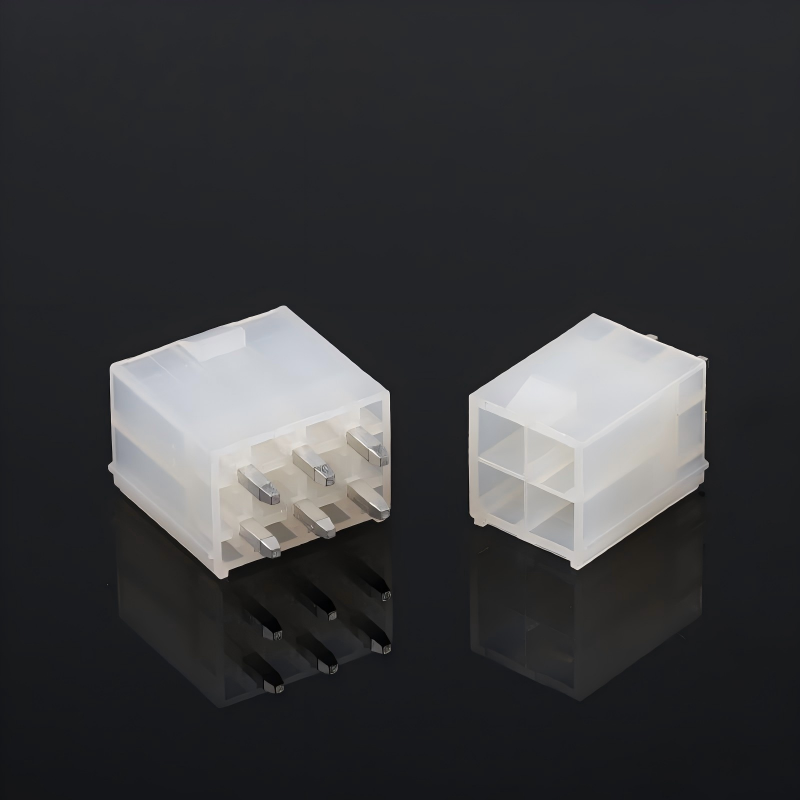

Connecteur fil-carte 55557 à pas de 4,2 mm, double rangée, broche droite verticale avec boucle
Points forts du produit
✅ Pas : 4,2 mm, double rangée, connecteur fil-carte à broche droite verticale
✅ Boîtier ignifuge UL94V-0, sans halogène pour appareils industriels et domestiques
✅ Boucle de verrouillage antivibratoire : Empêche le débranchement accidentel en cas de chocs et vibrations continus (environnement industriel / véhicule difficile)
✅ Ensemble complet disponible : Boîtier + cosses à sertir fournis ensemble
Spécifications techniques
| Article |
Détails |
| Performances électriques |
Courant nominal : 5A max par circuit
Tension nominale : 250V AC
Résistance de contact : ≤20mΩ
Résistance d'isolement : ≥1000MΩ
Tension de tenue : 1500V AC pendant 1min |
| Performances mécaniques |
Pas : 4,2 mm
Disposition : Double rangée, broche droite verticale
Cycles d'accouplement : ≥100 fois
Rétention : Conception à boucle de verrouillage, anti-débranchement en cas de vibration
Force d'insertion/retrait : Normale, sans usure excessive |
| Matériau et placage |
Boîtier : Nylon, UL94V-0, sans halogène
Cosses de contact : Alliage de cuivre
Placage : Placage d'étain (placage Au en option) |
| Environnement |
Température de fonctionnement : -40℃ ~ +105℃
Conforme RoHS |
| Guide de soudage |
Soudage par refusion : 260℃ max, 10s max
Soudage à la main : 320℃ max en 3s |
Référence croisée / Remplacement alternatif
Alternative directe aux marques de connecteurs internationales célèbres :
- JST : Série XH
- Molex : Série 55557
- TE (AMP) : Série équivalente à double rangée verticale de 4,2 mm pour carte
Caractéristiques du produit
- Structure à double rangée verticale à broche droite de 4,2 mm, encombrement réduit sur PCB
- Boucle de sécurité intégrée, anti-désengagement en cas de vibration
- Isolant en nylon sans halogène UL94V-0
- Solution complète : boîtier + cosses, achat unique
- Contact étamé stable, faible résistance de contact
Avantages du produit
- La boucle de verrouillage antivibratoire résout le problème du débranchement accidentel pour les équipements industriels et embarqués
- Haute ignifugation + sans halogène, répond aux normes strictes de sécurité et d'écologie
- Interchangeable avec les séries 4,2 mm JST/Molex/TE, remplacement facile sans refonte du PCB
- Performances électriques stables sur une large plage de température
- Approvisionnement direct d'usine, service personnalisé flexible disponible
Application
- Équipement de contrôle industriel
- Appareils électroménagers (réfrigérateur, machine à laver, climatiseur)
- Électronique auxiliaire automobile, modules intérieurs de véhicule
- Alimentation électrique et UPS
- Pilotes d'éclairage LED
- Instruments médicaux et de mesure
Méthode d'emballage
- Standard : Emballage en sac antistatique
- Optionnel : Emballage en carton blanc / neutre. Étiquette d'emballage personnalisée et codes-barres disponibles sur demande.
Mode de paiement
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Délai de livraison
- Échantillons : 3 jours ouvrables
- Commande en gros : 1 à 2 semaines
Certificat d'usine et service personnalisé
- Certifications : UL, RoHS, REACH, ISO9001
- MOQ : Faible MOQ pour les articles standard
- Politique d'échantillonnage : Échantillons gratuits disponibles / Livraison rapide des échantillons.Service personnalisé : Nombre de broches personnalisé, épaisseur de placage, assemblage de faisceaux de câbles, emballage et marquage spéciaux.
- Guide de sélection client
Confirmer le nombre de broches et la direction de montage du PCB : Broche droite verticale
- Vérifier le courant de fonctionnement, la tension et la plage de température
- Pour les scénarios de forte vibration : Utiliser impérativement la version avec boucle pour éviter le débranchement
- Exigence de matériau écologique : Sélectionner un boîtier sans halogène + UL94V-0
- Vérification croisée : Substitut direct des connecteurs Molex 55557 / JST XH / TE équivalents 4,2 mm ; vérifier l'affectation des broches avant le remplacement
- Soudage : Suivre strictement le profil de température de refusion pour éviter la fusion du boîtier
- FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Il suffit de nous faire savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Suivi strict de la norme ISO9001. IQC, OQC, IPQC et QA représentent 10 % de notre personnel. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de lister tous les prix, et les prix varient en fonction des coûts des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il faut juste noter que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
