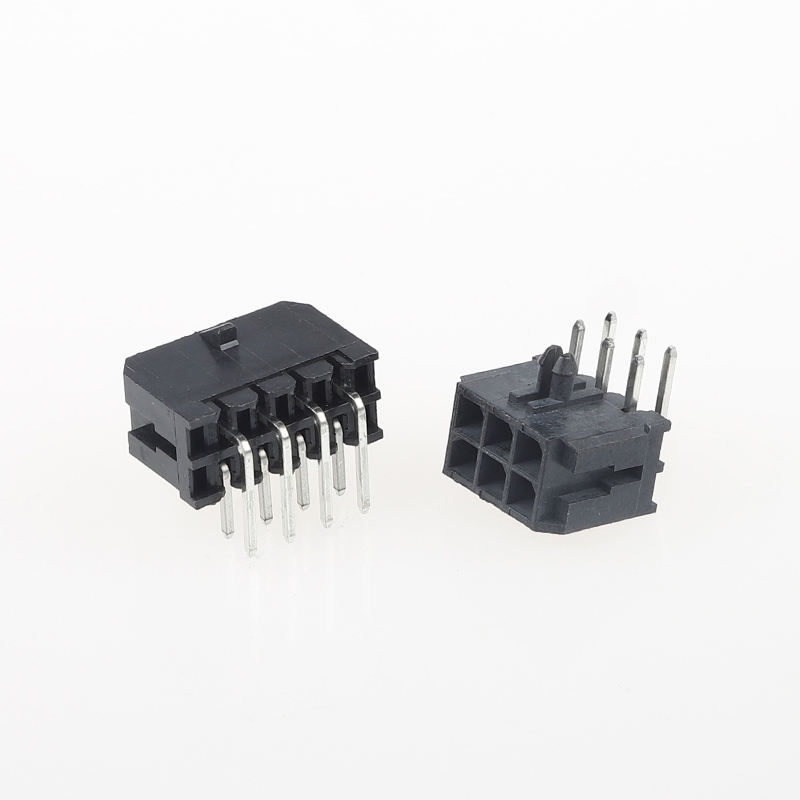

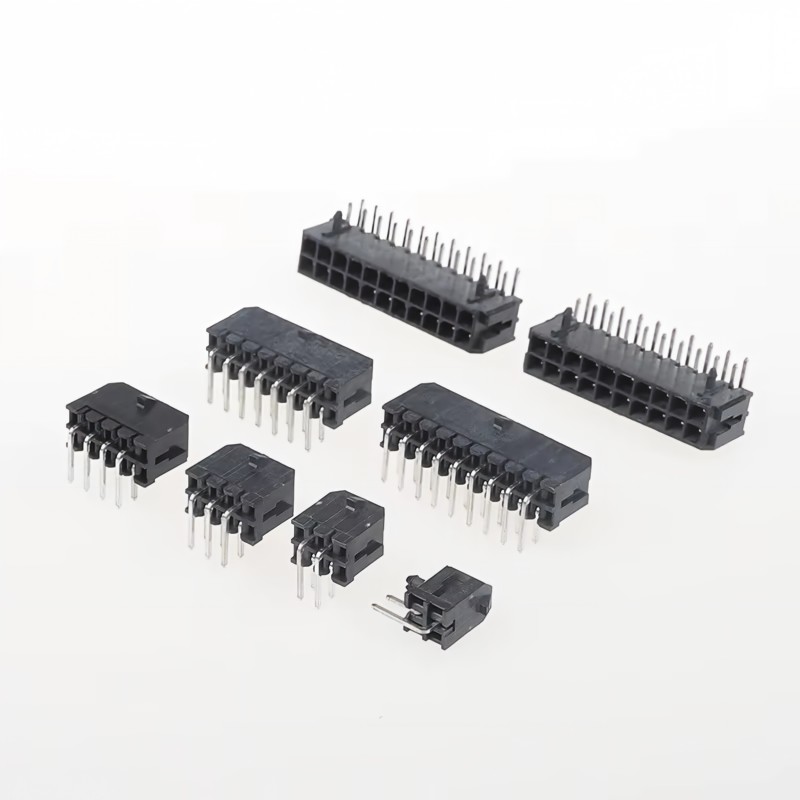

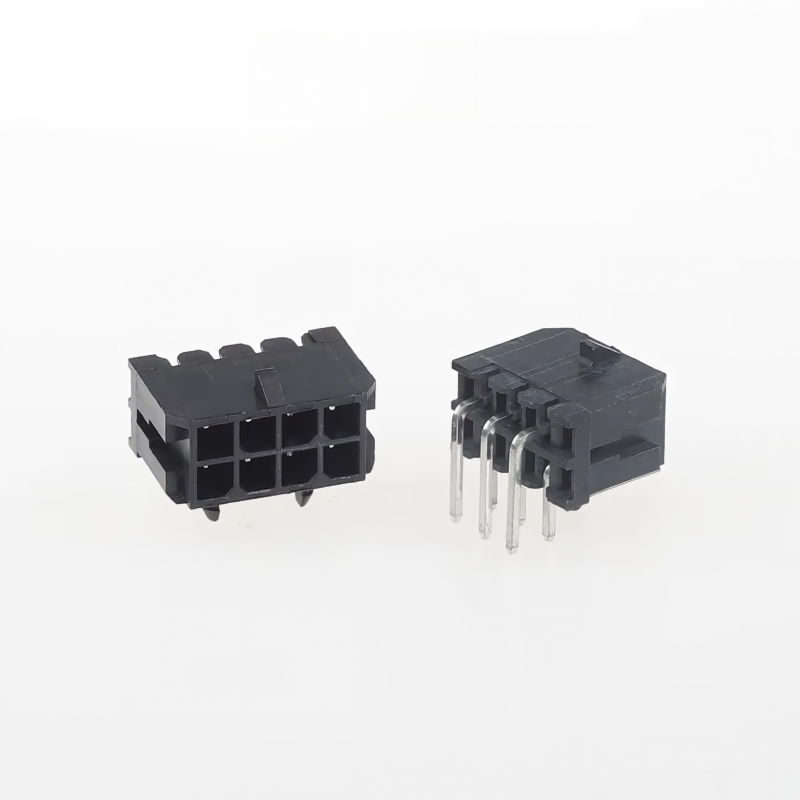

Connecteurs électriques MX3.0 Pitch 3.0mm R/A SMD et Terminaux Connecteur de carte PCB
Points forts du produit
- Classe de inflammabilité du boîtier: UL94V-0, sans halogène, faible émission de fumées toxiques pour les projets d'appareils industriels et domestiques
- Verrouillage positif anti-vibration: Conception de verrouillage à encliquetage renforcé pour éviter les déconnexions accidentelles sous vibrations continues (critique pour les environnements industriels et les accessoires de véhicules)
- Système complet: Fourniture complète, y compris la plaquette R/A SMD, le boîtier correspondant et les terminaux à sertir
- **Pas de 3.0mm, montage en surface à angle droit, connexion fil-à-carte à rangée unique pour la transmission de puissance et de signal
- Conforme RoHS & REACH
Spécifications techniques
| Article |
Paramètre |
| Performances électriques |
| Courant nominal |
5A par broche |
| Tension nominale |
250V AC/DC |
| Résistance de contact |
≤20mΩ |
| Résistance d'isolement |
≥1000MΩ |
| Tension de tenue |
1000V AC, 1min |
| Performances mécaniques |
| Cycles d'accouplement |
≥300 fois |
| Rétention de déconnexion |
Structure de verrouillage anti-chute, résiste au test de vibration |
| Calibre de fil |
AWG#20 ~ AWG#28 |
| Pas |
3.0mm |
| Type de montage |
SMD à angle droit |
| Positions |
2P~24P personnalisable |
| Matériau et placage |
| Boîtier |
Nylon66, UL94V-0, sans halogène, noir |
| Matériau du terminal |
Bronze phosphoreux |
| Placage |
Étame (Standard) ; placage or en option pour signaux de haute fiabilité |
| Guide d'environnement et de soudage |
| Température de fonctionnement |
-40℃ ~ +105℃ |
| Température de refusion SMD |
Max 260℃, conforme à la norme de soudage IPC |
| Conformité |
RoHS, REACH |
Référence croisée / Remplacement alternatif
Notre connecteur MX3.0 R/A SMD est mécaniquement et électriquement interchangeable avec la série, un remplacement direct pour réduire les coûts :
- Molex : Série Micro-Fit 3.0 (séries 43640 /43645 /43650)
- JST : Série équivalente R/A SMD à pas de 3.0mm fil-à-carte
- TE (AMP) : Équivalent connecteur SMD à angle droit fil-à-carte de 3.0mm
Remarque : Veuillez vérifier le nombre de broches et l'empreinte du PCB avant la production de masse.
Avantages du produit
- Verrouillage résistant aux vibrations: Le verrouillage positif évite les déconnexions accidentelles pour les équipements en mouvement et vibrants, résolvant le risque de défaillance sur le terrain des connexions lâches.
- Boîtier sans halogène UL94-V0: Sûr pour les exigences de sécurité incendie des commandes industrielles, des appareils électroménagers et des accessoires automobiles.
- Fourniture BOM complète: Achat unique : plaquette SMD + boîtier + terminaux à sertir, pas de tracas d'approvisionnement auprès de plusieurs fournisseurs.
- Soudage SMD stable: Pied SMT optimisé, bonne soudabilité, faible taux de tombstone lors de l'assemblage du PCB.
- Alternative économique: Compatible broche à broche avec les marques internationales, réduisant le coût du BOM sans compromis sur la fiabilité.
Application
✅ Automatisation industrielle, contrôle servo, périphériques PLC
✅ Appareils électroménagers : Climatiseur, machine à laver, module d'alimentation
✅ Électronique auxiliaire automobile, éclairage de véhicule et faisceau de capteurs
✅ Transmission de puissance et de signal pour la robotique, les équipements médicaux, le système de gestion de batterie
Méthode d'emballage
- Standard : Emballage en sac antistatique
- Optionnel : Emballage en carton blanc / neutre. Étiquette d'emballage personnalisée et codes-barres disponibles sur demande.
Mode de paiement
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Délai de livraison
- Échantillons : 3 jours ouvrables
- Commande en gros : 1 à 2 semaines
Certificat d'usine et service personnalisé
- Certifications : UL, RoHS, REACH, ISO9001
- MOQ : MOQ bas pour les articles standard
- Politique d'échantillonnage : Échantillons gratuits disponibles / Livraison rapide d'échantillons. Service personnalisé : Nombre de broches personnalisé, épaisseur de placage, assemblage de faisceau de câbles, emballage et marquage spéciaux.Guide de sélection client
Confirmer le nombre de broches et l'exigence de courant : Placage d'étain pour le circuit d'alimentation ; placage or recommandé pour les signaux de faible niveau.
- Vérifier la température de fonctionnement maximale et le grade de vibration de votre équipement ; notre conception de verrouillage est préférée pour les environnements à fortes vibrations.
- Empreinte du PCB : Utilisez notre empreinte de PCB fournie pour correspondre à notre plaquette R/A SMD.
- Sélection du fil : AWG#20~#28, correspond à la plage de sertissage du terminal.
- Un test pré-échantillon est fortement recommandé avant la validation du projet en masse.
- FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours. 3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées dans un délai de 1 jour ; les marchandises personnalisées sont livrées dans un délai de 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Suivi strict de la norme ISO9001. IQC, OQC, IPQC et QA représentent 10% de notre personnel. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de lister tous les prix, et les prix varient en fonction des coûts des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une liste de spécifications et de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons déjà fabriqué de nombreux produits personnalisés pour nos clients (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de noter que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
