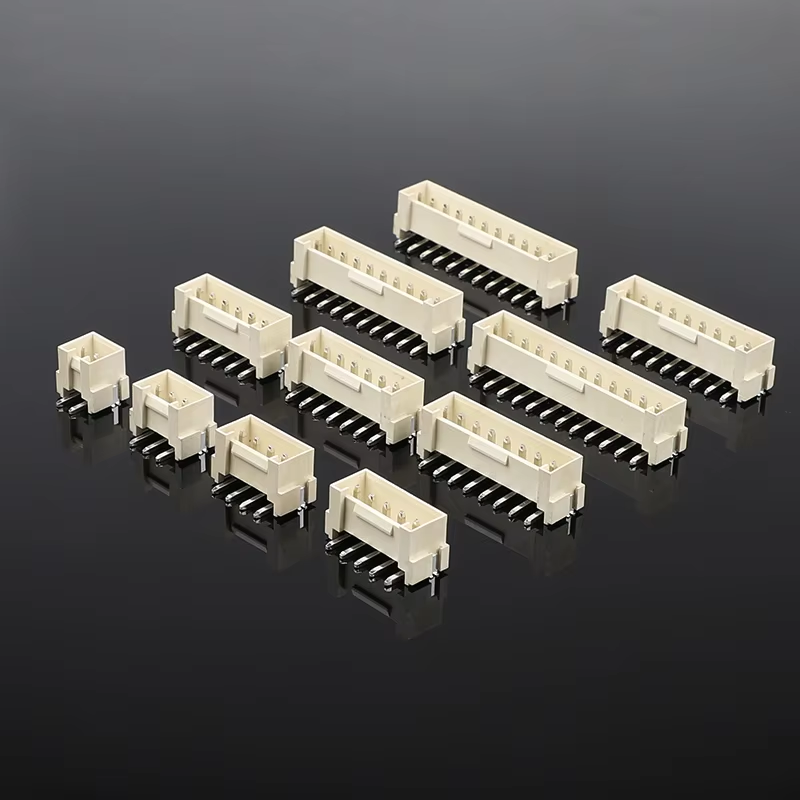

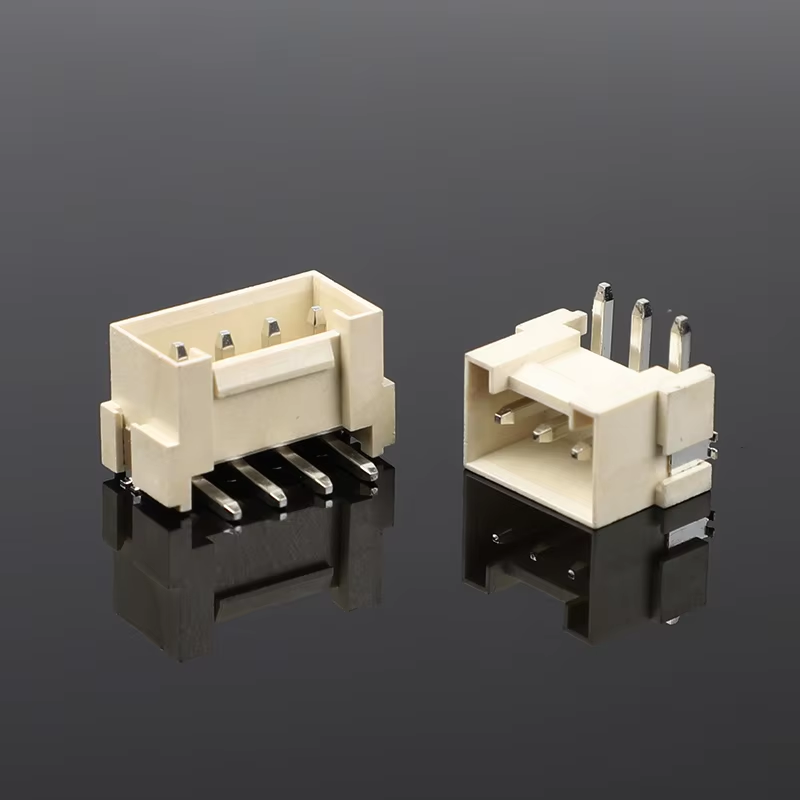

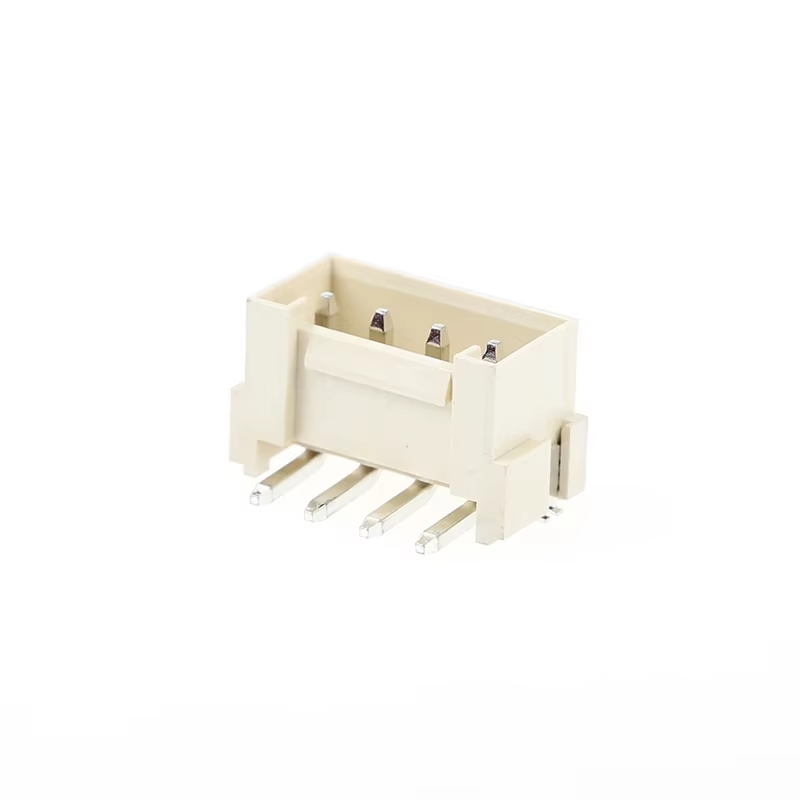

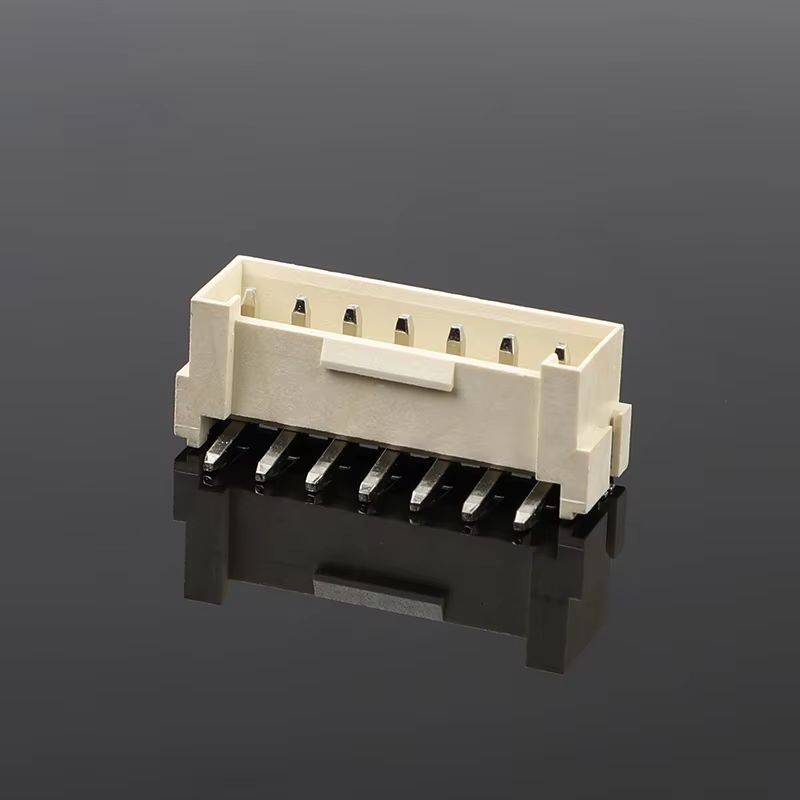

Connecteurs double rangée 5557/5569 pas 4,2 mm avec connecteur de carte horizontal à broche à boucle Connecteur fil-carte
Points forts du produit
- Pas : 4,2 mm, double rangée, type horizontal avec broche à boucle, fil-carte
- Boîtier ignifuge UL94V-0, sans halogène pour une utilisation dans les appareils industriels et domestiques
- Conception de boucle anti-chute : Empêche le débranchement accidentel en cas de fortes vibrations (environnement industriel et véhicule)
- Ensemble de support complet : Boîtier + terminaux assortis disponibles
- Contact électrique stable, assemblage et sertissage faciles
Spécifications techniques
| Article |
Détails |
| Performances électriques |
Courant nominal : 9A max par circuit
Tension nominale : 250V AC
Résistance de contact : ≤10mΩ
Résistance d'isolement : ≥1000MΩ
Tension de tenue : 1500V AC/min |
| Performances mécaniques |
Pas : 4,2 mm, double rangée
Sens d'insertion : Fiche horizontale
Cycles d'accouplement : ≥500 fois
Boucle : Boucle de verrouillage, anti-démontage sous vibration |
| Matériau et placage |
Boîtier : PBT UL94V-0, sans halogène
Terminal : Alliage de cuivre
Placage : Étamé (placage or en option) |
| Performances environnementales |
Température de fonctionnement : -40℃ ~ +105℃
Conforme RoHS |
| Guide de soudage |
Soudage par refusion : Max 260℃, 10s max
Soudage à la vague : Max 250℃ |
Référence croisée / Remplacement alternatif
Alternative compatible pour les séries JST / Molex / TE AMP :
- JST : Série EH double rangée 4,2 mm
- Molex : Série 3901 double rangée 4,2 mm fil-carte
- TE AMP : Connecteurs fil-carte double rangée pas 4,2 mm avec boucle
Remarque : Vérifiez le nombre de broches et les dimensions mécaniques avant le remplacement direct.
Caractéristiques du produit
- Boucle de verrouillage intégrée, anti-démontage efficace contre les vibrations et les chocs
- Boîtier PBT UL94V-0 sans halogène, haute résistance au feu
- Montage horizontal sur carte, économise de l'espace sur le PCB
- Boîtier et terminaux à sertir séparés, assemblage flexible du faisceau de câbles
- Terminaux étamés stables, faible résistance de contact
Avantages du produit
- Boucle de verrouillage résistante aux vibrations, résout le risque de connexion lâche dans les environnements industriels/véhicules difficiles
- Matériau de haute sécurité : UL94V0 + sans halogène, répond aux normes strictes pour les appareils et l'industrie
- Approvisionnement complet : boîtier + terminaux en stock, pas besoin de sourcer les pièces séparément
- Contrôle dimensionnel strict, bonne interchangeabilité avec les grandes marques internationales
- Alternative rentable sans sacrifier la fiabilité
Application
- Équipement de contrôle industriel
- Appareils électroménagers (réfrigérateur, machine à laver, four)
- Faisceau de câblage auxiliaire automobile
- Alimentation et UPS
- Modules de pilote LED
- Équipement d'instrumentation et de mesure
Méthode d'emballage
- Standard : Emballage en sac antistatique
- Optionnel : Emballage en carton blanc / neutre. Étiquette d'emballage personnalisée et codes-barres disponibles sur demande.
Mode de paiement
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Délai de livraison
- Échantillons : 3 jours ouvrables
- Commande en gros : 1 à 2 semaines
Certificat d'usine et service personnalisé
- Certifications : UL, RoHS, REACH, ISO9001
- MOQ : Faible MOQ pour les articles standard
- Politique d'échantillonnage : Échantillons gratuits disponibles / Livraison rapide d'échantillons.Service personnalisé : Nombre de broches personnalisé, épaisseur de placage, assemblage de faisceau de câbles, emballage spécial et marquage.
- Guide de sélection client
Confirmer les exigences de broches et de charge de courant
- Vérifier la température de fonctionnement et le niveau de vibration de votre équipement
- Vérifier l'empreinte du PCB (fiche horizontale)
- Confirmer les exigences matérielles : sans halogène / indice de inflammabilité
- Vérifier le numéro de pièce de la marque d'origine pour le remplacement
- Demander des échantillons gratuits pour des tests préalables avant l'adoption de projets de masse
- FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours.3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées dans un délai de 1 jour ; les marchandises personnalisées sont livrées dans un délai de 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Suivi strict de la norme ISO9001. L'IQC, l'OQC, l'IPQC et l'assurance qualité représentent 10 % de notre personnel. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de lister tous les prix, et les prix changent en fonction des coûts des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une liste de spécifications et de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de noter que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
