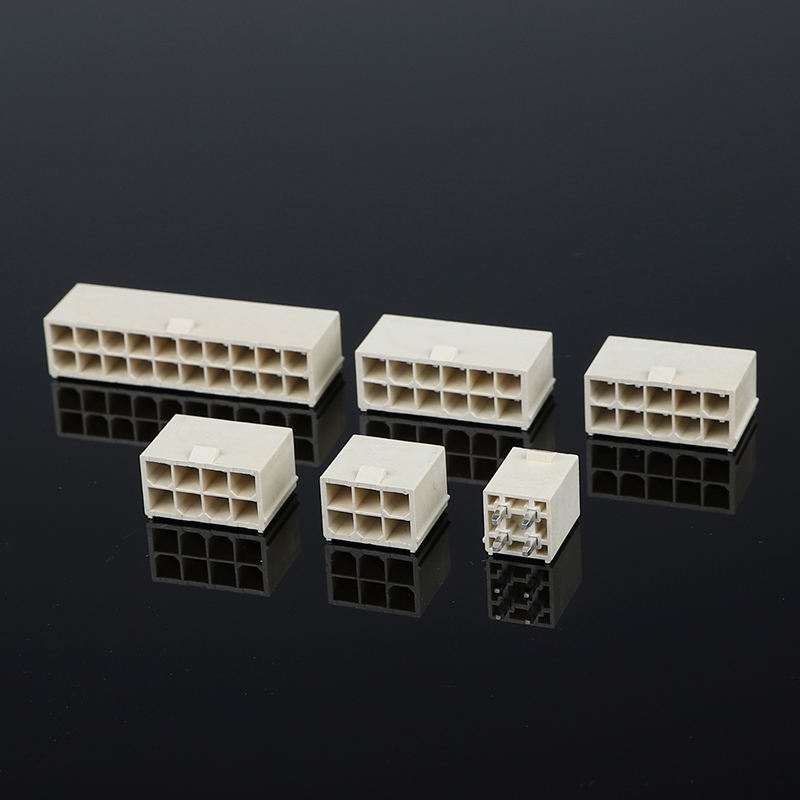

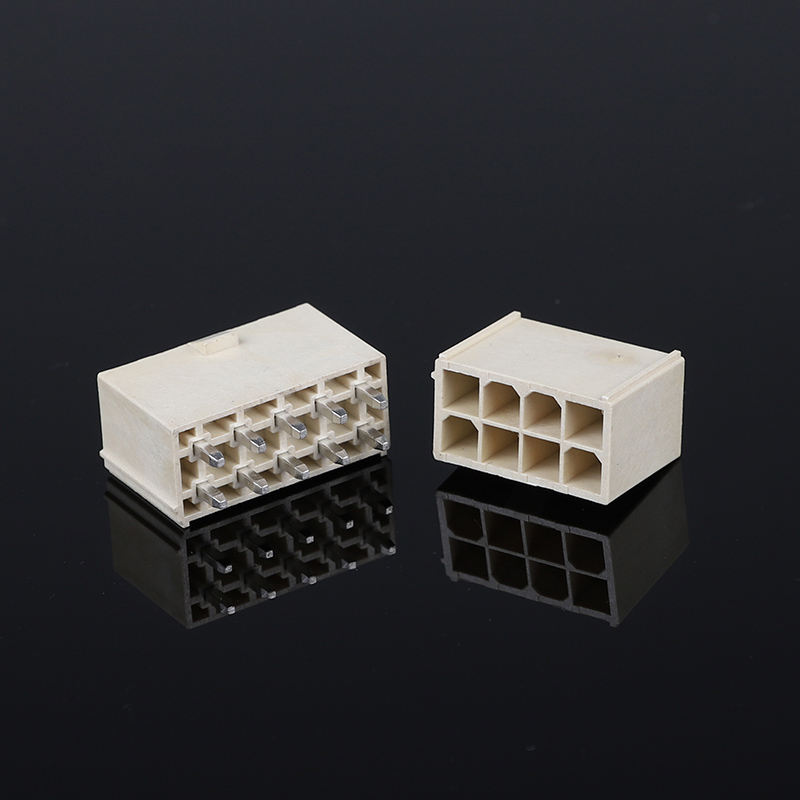

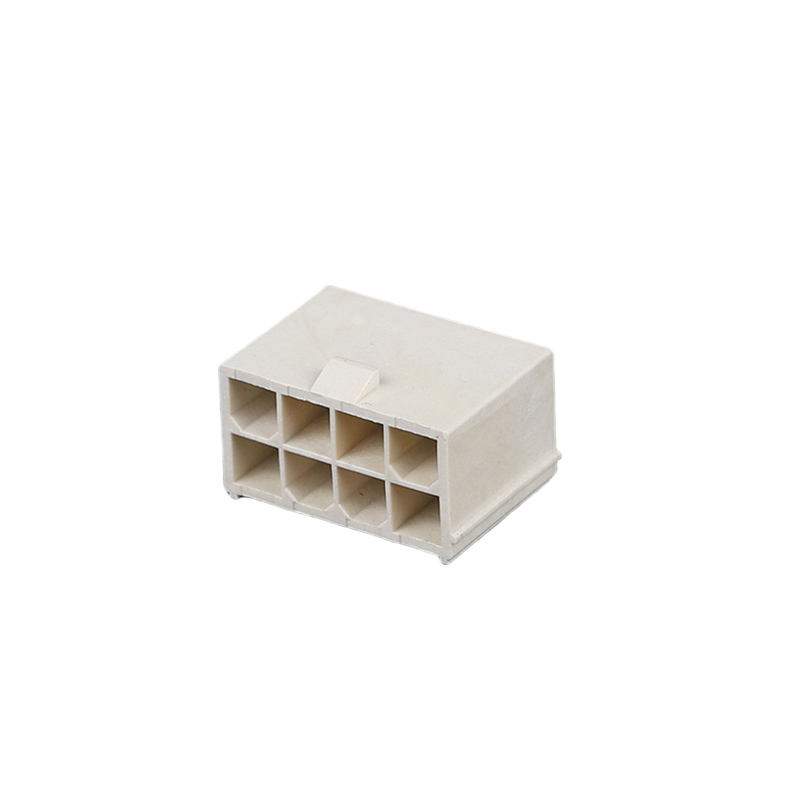

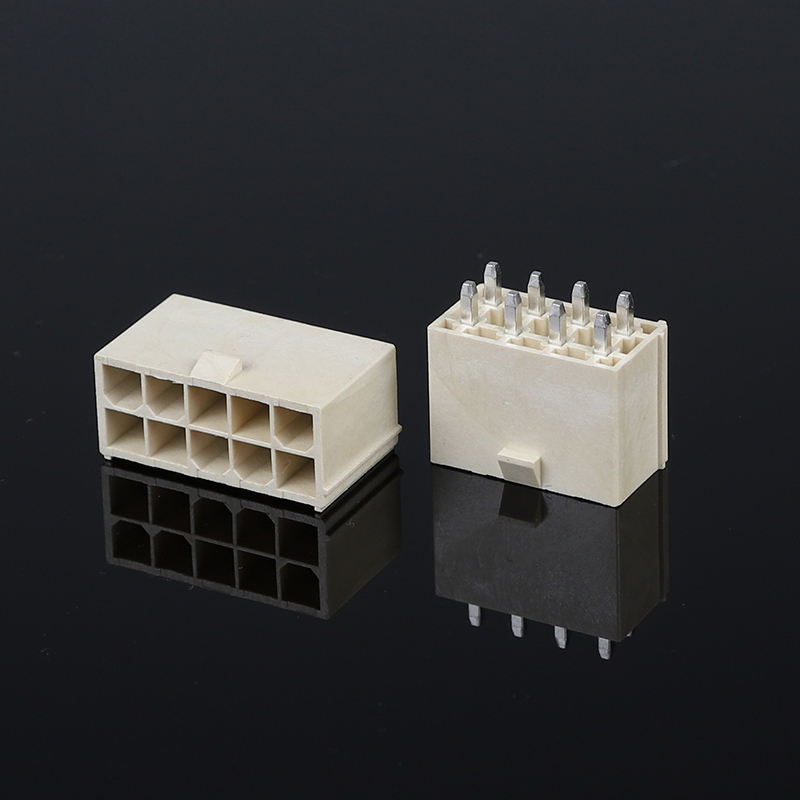

Aperçu rapide : connecteur d'alimentation ATX droit à double rangée, pas de 4,2 mm, série 5557/5569, boîtier LCP haute température, UL94V-0, sans halogène. Conception de boucle anti-détachement pour applications industrielles et automobiles à fortes vibrations. Jeu complet de boîtiers et de cosses disponible.
Points forts du produit
✅ Résistance au feu et matériaux écologiques: Boîtier LCP, indice de inflammabilité UL94V-0, sans halogène, répond aux exigences environnementales des appareils industriels et domestiques
✅ Double boucle anti-vibration et anti-détachement: Boucle de verrouillage double rangée renforcée, empêche la déconnexion accidentelle sous choc et vibration continus dans les environnements difficiles industriels / de véhicules
✅ Composants d'appariement complets: Ensemble complet comprenant le boîtier en plastique (coque) + cosses à sertir, approvisionnement unique
✅ Matériau LCP haute température: Performances stables pendant le soudage SMT, résiste aux températures ambiantes de travail élevées
Spécifications techniques
| Article |
Détails |
| Pas |
4,2 mm |
| Structure |
Double rangée, broche droite, verrouillage par boucle |
| Modèle |
Série 5557 / 5569 |
| Performances électriques |
| Courant nominal |
9A par circuit |
| Tension nominale |
250V AC |
| Résistance de contact |
≤20mΩ |
| Résistance d'isolement |
≥1000MΩ |
| Tension de tenue |
1500V AC pendant 1min |
| Performances mécaniques |
| Cycles d'insertion / retrait |
≥1000 fois |
| Force de verrouillage |
Double boucle renforcée, anti-détachement sous vibration |
| Force de rétention du contact |
Conforme à la norme de test de vibration et de choc IEC |
| Matériau, placage et environnement |
| Matériau du boîtier |
LCP haute température |
| Classe de inflammabilité |
UL94V-0, sans halogène |
| Matériau de base de la cosse |
Alliage de cuivre |
| Placage |
Placage d'étain (placage or en option) |
| Température de fonctionnement |
-40℃ ~ +125℃ |
| Guide de soudage |
Compatible soudage SMT ; Température de pic de refusion ≤260℃, max 10s |
Référence croisée / Remplacement alternatif
Remplacement direct compatible pour les marques de renommée internationale :
- JST : série 5557 / 5569
- Molex : série 3901
- TE (AMP) : connecteurs ATX alimentation pas 4,2 mm
Remarque : le nombre de broches doit correspondre lors de l'utilisation croisée.
Caractéristiques du produit
- Pas standard de 4,2 mm, disposition à double rangée de broches droites, conception classique de prise d'alimentation ATX
- Mécanisme de verrouillage à double boucle, évite le détachement accidentel sous vibration
- Plastique LCP haute température, stable à haute température dans les environnements de soudage et de travail
- Ignifuge UL94-0, sans halogène, conforme aux normes environnementales
- Solution complète boîtier + cosses, assemblage facile
Avantages du produit
- Conception de verrouillage anti-chute: Résout le problème client de desserrage et de déconnexion du connecteur sous vibration pour les équipements industriels et embarqués
- LCP résistant aux hautes températures, aucune déformation pendant le soudage par refusion
- Contrôle strict des matériaux : UL94V-0 + sans halogène, satisfait aux audits de sécurité pour les projets industriels, les appareils électroménagers et certains projets automobiles
- Compatible broche à broche avec JST / Molex / TE, substitution pratique de la nomenclature sans refonte du PCB
- Approvisionnement direct usine ; prend en charge le nombre de broches, le placage et l'emballage personnalisés
Application
- Alimentation PC ATX
- Équipement de contrôle industriel, port d'alimentation servo
- Appareils électroménagers (climatiseur, onduleur)
- Modules d'alimentation auxiliaire automobile
- Équipement d'alimentation médicale
- Driver d'alimentation LED et batterie
Méthode d'emballage
- Standard : emballage en sac antistatique
- Optionnel : emballage en carton blanc / neutre. Étiquette d'emballage personnalisée et codes-barres disponibles sur demande.
Mode de paiement
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Délai de livraison
- Échantillons : 3 jours ouvrables
- Commande en gros : 1 à 2 semaines
Certificat d'usine et service personnalisé
- Certifications : UL, RoHS, REACH, ISO9001
- MOQ : MOQ bas pour les articles standard
- Politique d'échantillons : échantillons gratuits disponibles / livraison rapide d'échantillons. Service personnalisé : nombre de broches personnalisé, épaisseur de placage, assemblage de faisceau de câbles, emballage et marquage spéciaux.Guide de sélection client Confirmer le nombre de broches avant la référence croisée pour correspondre à l'empreinte
Pour les scénarios de forte vibration, choisir la version à double boucle pour éviter le détachement
- Pour le processus de soudage : confirmer la température de refusion ≤260℃
- Pour les projets automobiles, demander le rapport complet des matériaux et le certificat sans halogène
- Si un placage or est requis, informer le service commercial au stade du devis
- FAQ
- 1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ? R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées dans un délai de 1 jour ; les marchandises personnalisées sont livrées dans un délai de 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage au produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Suivi strict de la norme ISO9001. IQC, OQC, IPQC et QA représentent 10 % de notre personnel. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de lister tous les prix, et les prix changent en fonction des coûts des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous les vérifierons soigneusement un par un et vous donnerons une liste de spécifications et de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de noter que cela entraîne un coût supplémentaire.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
