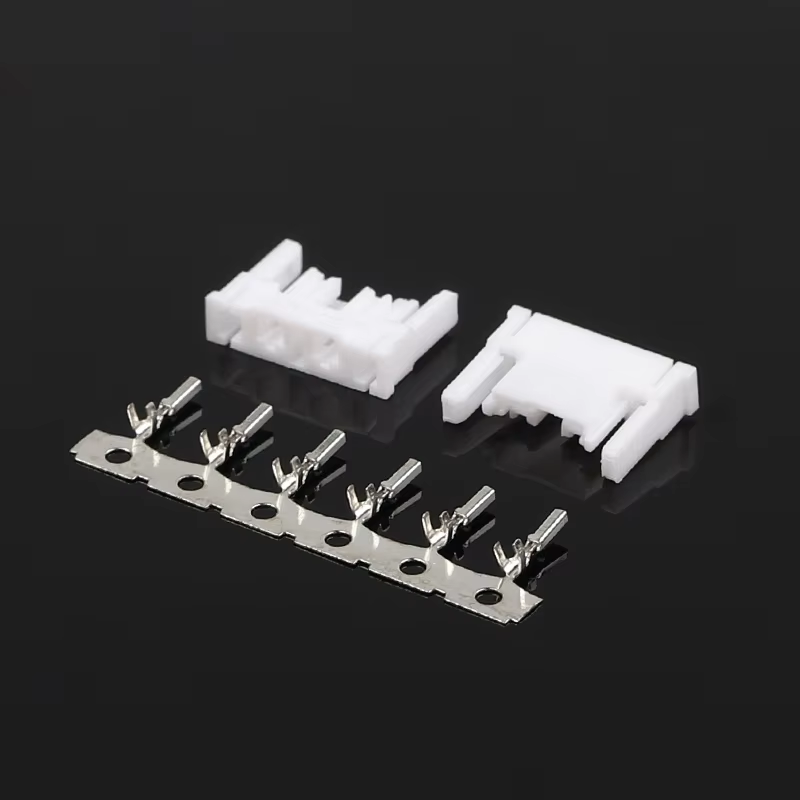

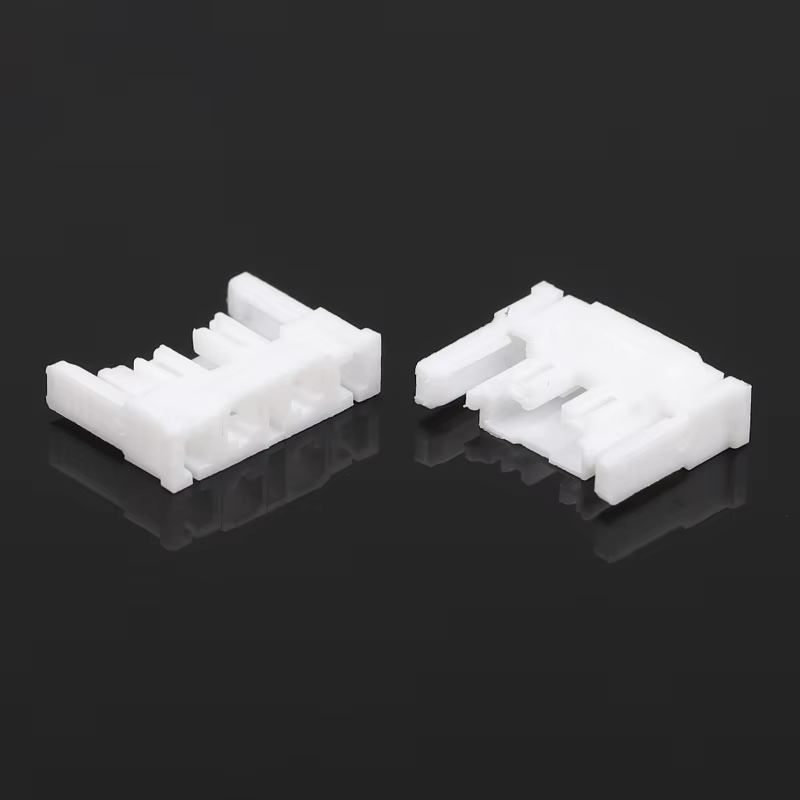

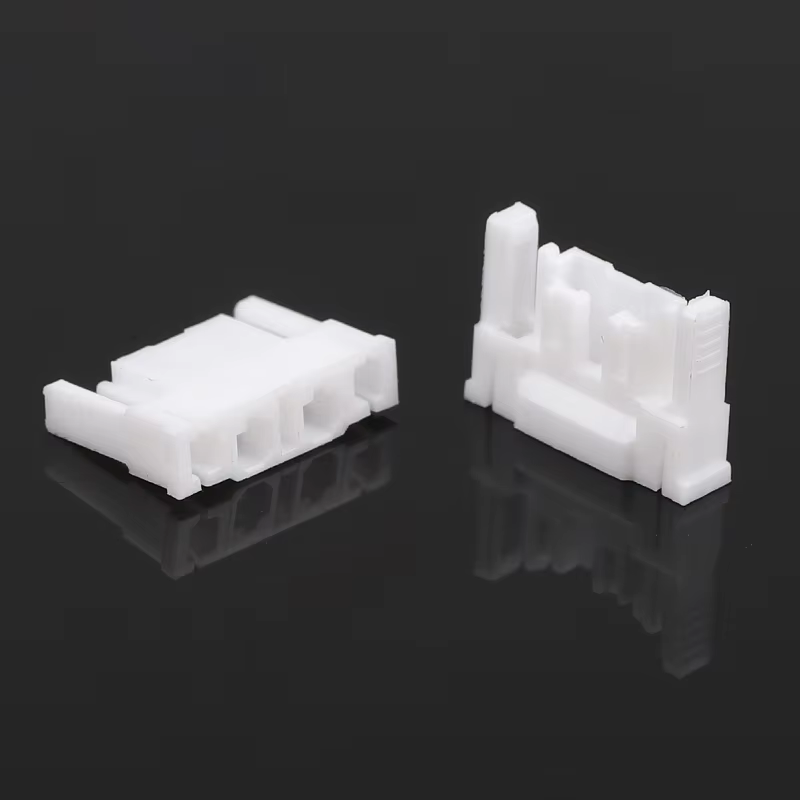

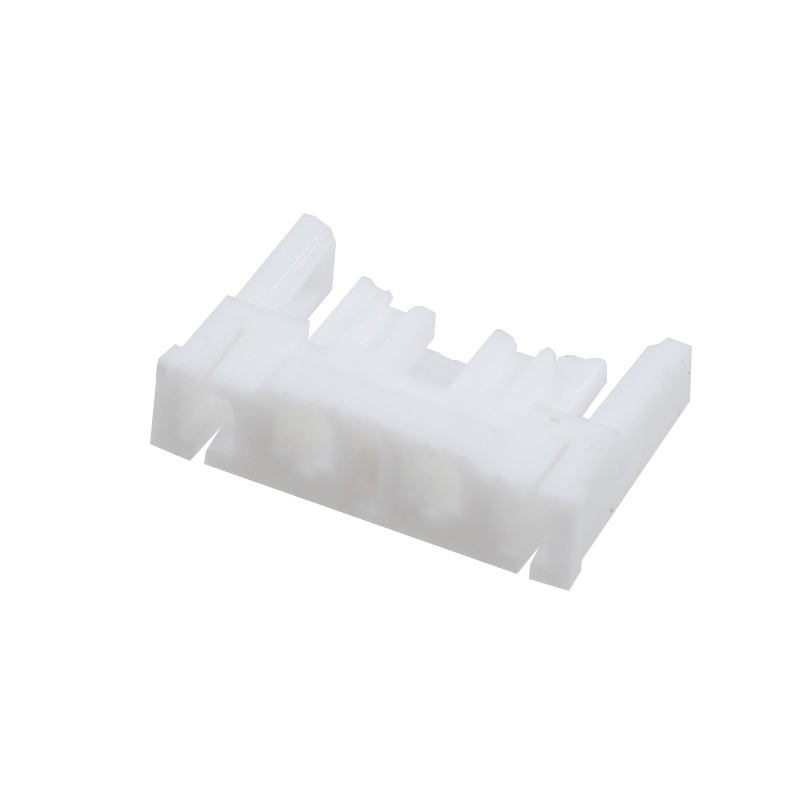

5034730200 Connecteur 3,70 mm Pas Boîtier Mâle Connecteur Fil-à-Carte Connecteur de Fil
Points forts du produit
- Pas : 3,70 mm, boîtier mâle, interconnexion fil-à-carte
- Matériau du boîtier : Ignifuge UL94V-0, sans halogène ; sûr pour les applications industrielles et domestiques
- Conception de loquet de verrouillage renforcé : anti-démontage, connexion stable sous vibrations continues dans des environnements industriels et automobiles difficiles
- Ensemble de connexion complet : fournit un boîtier + des cosses à sertir assortis ensemble
- Structure compacte, sertissage et assemblage de fils faciles
Spécifications techniques
| Catégorie |
Article |
Spécification |
| Électrique |
Tension nominale |
250V AC |
| Courant nominal |
5A max par circuit |
| Tension de tenue |
1500V AC/minute |
| Résistance d'isolement |
≥1000MΩ |
| Mécanique |
Pas |
3,70 mm |
| Résistance de contact |
≤20mΩ |
| Cycles d'accouplement/désaccouplement |
≥30 cycles |
| Verrouillage |
Verrouillage positif, anti-démontage |
| Matériau et placage |
Boîtier |
PBT, UL94-0, sans halogène |
| Base du terminal |
Alliage de cuivre |
| Placage |
Placage d'étain |
| Environnemental |
Température de fonctionnement |
-40℃ ~ +105℃ |
| Guide de soudage |
Température de soudage |
260℃ max, ≤5s |
Référence croisée / Remplacement alternatif
Alternative directement compatible aux marques internationales célèbres :
- Modèles équivalents JST
- Modèles équivalents Molex
- Modèles équivalents AMP (TE)
Remarque : Veuillez vérifier le nombre de broches et les dimensions mécaniques pour la validation finale avant la production de masse.
Avantages du produit
- Le loquet de verrouillage anti-vibration élimine le risque de déconnexion du connecteur sous choc et vibration pour les projets de qualité industrielle et automobile.
- Le boîtier en plastique sans halogène UL94 V-0 satisfait aux directives environnementales de l'UE et aux normes de sécurité incendie.
- Fourniture d'un ensemble complet : boîtier mâle + cosses à sertir, simplifiant votre nomenclature et votre approvisionnement.
- Contact électrique stable et faible résistance de contact pour un fonctionnement continu à long terme.
- Remplacement économique en remplacement direct des connecteurs JST / Molex / TE sans refonte.
Application
✅ Équipement de contrôle industriel
✅ Appareils électroménagers
✅ Électronique auxiliaire automobile
✅ Modules d'alimentation
✅ Systèmes d'éclairage LED
✅ Compteurs intelligents et appareils IoT
Méthode d'emballage
- Standard : emballage en sac antistatique
- Optionnel : emballage en carton blanc / neutre. Étiquette d'emballage personnalisée et codes-barres disponibles sur demande.
Mode de paiement
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Délai de livraison
- Échantillons : 3 jours ouvrables
- Commande en gros : 1 à 2 semaines
Certificat d'usine et service personnalisé
- Certifications : UL, RoHS, REACH, ISO9001
- MOQ : MOQ bas pour les articles standard
- Politique d'échantillonnage : Échantillons gratuits disponibles / Livraison rapide d'échantillons.Service personnalisé : nombre de broches personnalisé, épaisseur de placage, assemblage de faisceau de câbles, emballage spécial et marquage.Guide de sélection client
Confirmez le courant de fonctionnement, la tension et la plage de température de fonctionnement selon votre circuit.
- Vérifiez le calibre AWG du fil pour qu'il corresponde à la plage de sertissage du terminal.
- Pour les scénarios à fortes vibrations, confirmez la conception du loquet de verrouillage.
- Croisez les dimensions et la définition des broches lors du remplacement des pièces JST/Molex/TE ; testez les échantillons avant la production de masse.
- Confirmez l'exigence RoHS / sans halogène pour votre marché cible.
- FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours. 3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Suivi strict de la norme ISO9001. IQC, OQC, IPQC et QA représentent 10 % de notre personnel. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de lister tous les prix, et les prix varient en fonction des coûts des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
