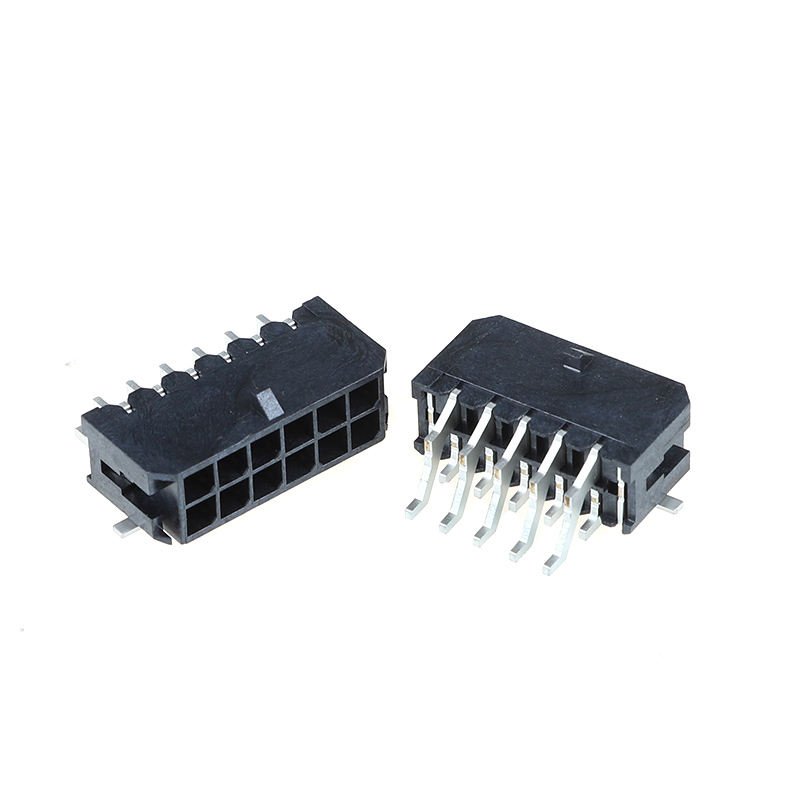

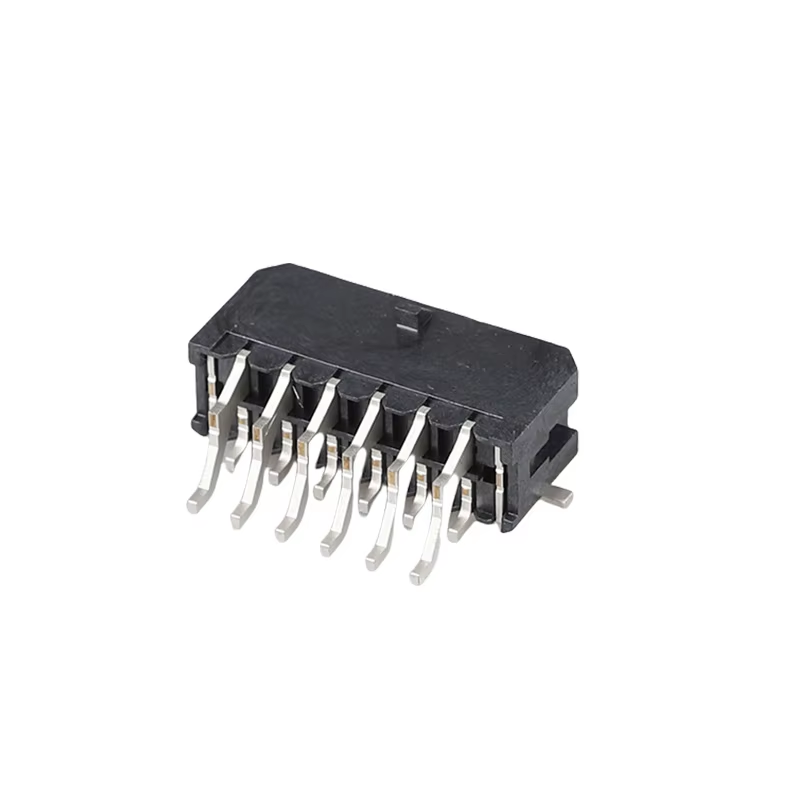

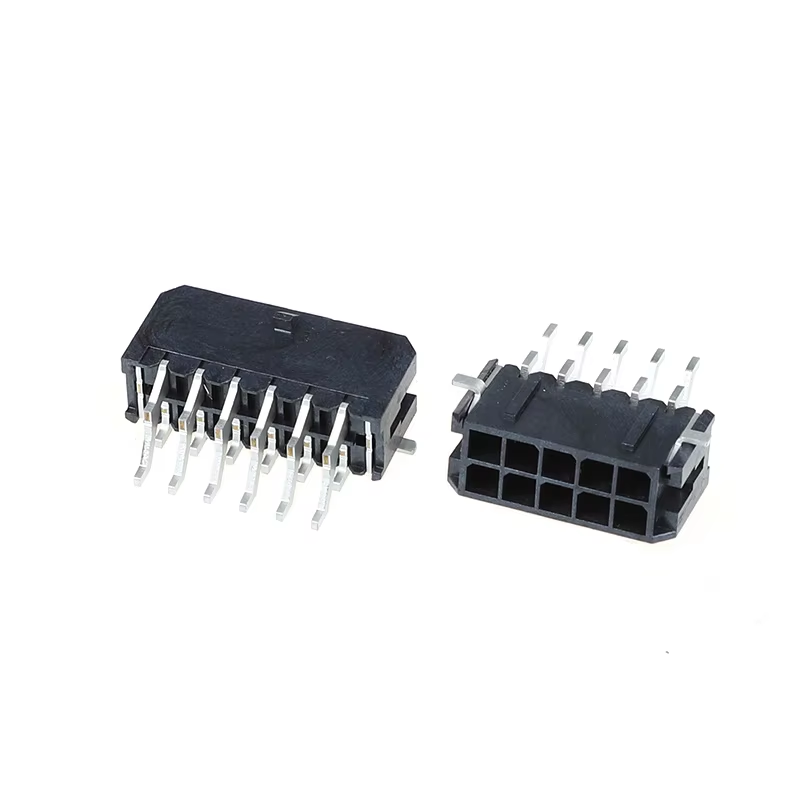

Connecteur MX3.0 fil à carte à double rangée, pas de 3,0 mm, 4P à 24P, type horizontal, contact en cuivre, qualité automobile et industrielle, référence croisée série Molex 43045.
Points forts du produit
- Boîtier ignifuge et sans halogène UL94V-0: Répond aux exigences strictes EHS industrielles et automobiles, faible dégagement de fumée, non toxique pour les équipements de haute fiabilité.
- Conception du loquet anti-vibration: La structure de verrouillage renforcée empêche le désaccouplement accidentel sous des vibrations et des chocs continus, résolvant ainsi le risque de connexion lâche dans les environnements difficiles.
- Système de correspondance complet: Ensemble complet de boîtiers compatibles + bornes à sertir, approvisionnement de nomenclature unique, pas de problèmes de correspondance de composants séparés.
- Bornes en cuivre à double faisceau: Doubles points de contact stables, faible résistance de contact, maintiennent un circuit continu sous cycles thermiques et secousses mécaniques.
- Conforme RoHS et REACH: Prêt pour l'exportation mondiale vers l'UE, l'Amérique du Nord et d'autres marchés étrangers.
Spécifications techniques
| Catégorie |
Article |
Spécification |
| Performances électriques |
Courant nominal |
Jusqu'à 8,5 A par broche |
| Tension nominale |
600 V CA/CC |
| Résistance des contacts |
≤20 mΩ |
| Résistance d'isolation |
≥1000 MΩ |
| Tension de tenue |
1 000 V CA, 1 min |
| Performances mécaniques |
Pas |
3,0 mm, double rangée |
| Postes |
4P ~ 24P |
| Cycles d'accouplement |
≥30 cycles |
| Force de rétention |
Rétention élevée du loquet, anti-déconnexion sous vibration |
| Matériau et placage |
Matériau du boîtier |
LCP/PA66, UL94V-0, sans halogène |
| Matériau du terminal |
Alliage de cuivre |
| Option de placage |
Etain mat / Plaquage Or sélectif (sur zone de contact) |
| Environnemental |
Température de fonctionnement |
-40 ℃ ~ +105 ℃ |
| Conformité |
RoHS, REACH, HF |
| Guide de soudure |
SMT/trou traversant disponible ; Température de soudure maximale 260 ℃, 3 s max |
Référence croisée / remplacement alternatif
Alternative directe à la forme et à la fonction à la série Molex 43045 Micro-Fit 3.0. Largement sélectionné par les ingénieurs comme deuxième source de remplacement pour les connecteurs fil-à-carte à double rangée au pas de 3,0 mm équivalents JST, TE (AMP).
Même profil de raccordement, disposition des broches et plage de sertissage des fils ; aucune refonte du PCB n'est requise pour la plupart des projets.
Avantages du produit
- Mécanisme de verrouillage résistant aux vibrations: Résout le problème du client lié à la chute des connecteurs dans les scénarios de vibrations automobiles/industrielles.
- Plastique UL94V-0 sans halogène: Réussit l'audit de sécurité incendie pour les appareils électroménagers, le contrôle industriel et l'électronique automobile.

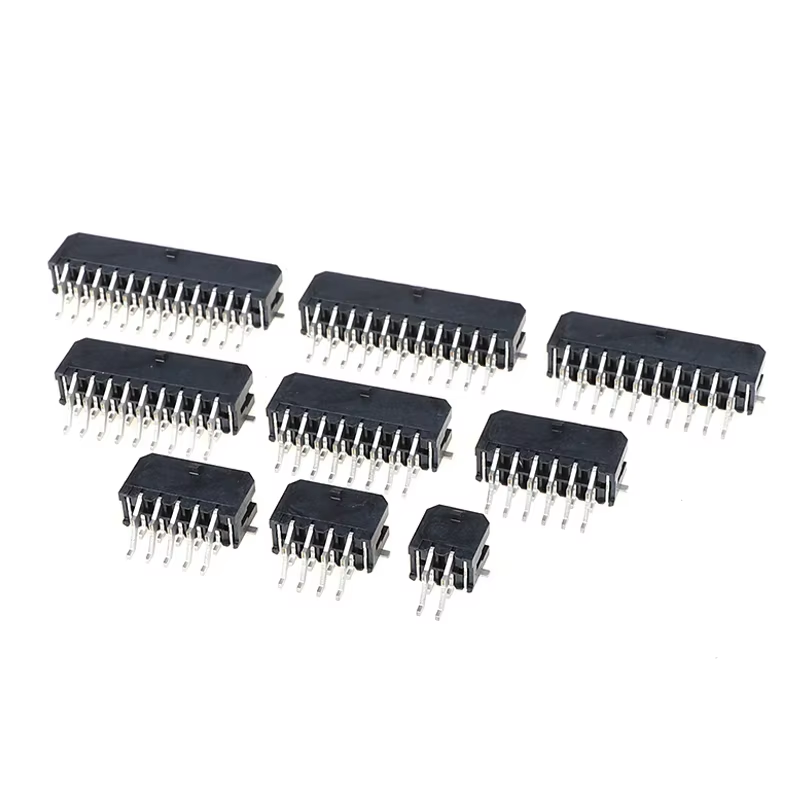

- Gamme complète 4P ~ 24P: Série unifiée, simplifie la gestion des nomenclatures et des stocks.
- Délai et prix compétitifs: Cycle de production court par rapport aux marques originales étrangères.
- Ensemble assorti de terminal et de boîtier dédiés: Performances de sertissage constantes, réduisent le taux de défaillance sur le terrain.
- Options de placage flexibles: Étain pour les circuits de puissance, or sélectif pour les circuits de signaux à haute stabilité.
Application
- Electronique automobile : modules de commande du véhicule, capteurs embarqués, BMS, éclairage intérieur
- Équipement industriel : servomoteurs, automates programmables, alimentation, contrôleurs industriels
- Appareils électroménagers : onduleur, cartes de commande pour maison intelligente, modules d'alimentation
- Énergie et IoT : packs de batteries, modules de charge, transmission de signaux d'automatisation
Méthode d'emballage
- Standard : emballage de sac antistatique
- Facultatif : Emballage en carton blanc/neutre. Étiquette d'emballage personnalisée et codes-barres disponibles sur demande.
Délai de mise en œuvre
- Échantillons : 3 jours ouvrés
- Commande de masse : 1 à 2 semaines
Certificat d'usine et service personnalisé
- Certifications : UL, RoHS, REACH, ISO9001
- MOQ : Faible MOQ pour les articles standard
- Exemple de politique :Prise en charge des échantillons gratuits/livraison rapide des échantillons.Service personnalisé : nombre de broches personnalisé, épaisseur du placage, assemblage du faisceau de câbles, emballage et marquage spéciaux.
Guide de sélection des clients
- Confirmer la position de la broche : type horizontal à double rangée 4P ~ 24P.
- Choisissez le placage : Étain pour les circuits de puissance ; Placage or recommandé pour les contacts de signal à longue durée de vie.
- Calibre du fil : correspond à la gamme AWG pour les bornes à sertir afin de garantir la résistance à l'arrachement.
- Vérification de l'environnement : en cas de vibrations importantes, confirmez la rétention du loquet ; les applications à haute température utilisent un boîtier LCP.
- Pré-validation : commandez des échantillons gratuits pour les tests de vibrations, de cycles de température et de sertissage avant le verrouillage de la conception en masse.
- Vérification d'accouplement : entièrement compatible avec le boîtier et les bornes Molex de la série 43045 pour un remplacement immédiat.
FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre cataloguejournal. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en souhaitez. Si nous ne l’avons pas, nous pouvons également concevoir et réaliser un nouveau moule pour le produire. Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées dans les 5 à 7 jours
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tel que DHL, FedEx, UPS, TNT, EMS. C'est le service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par voie aérienne ou maritime. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage au produit causé lors de la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Aucun problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Suivez strictement la norme ISO9001. IQC, OQC, IPQC et QA représentent 10 % de notre personnel. Tous nos produits seront testés par CCD.
8. Q : J’ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix?
R : Nous n’avons pas de liste de prix de tous nos produits. Parce que nous avons tellement d'articles, il est impossible de lister tous leurs prix sur une liste, et les prix changent constamment en raison du coût et de la quantité des matériaux. Et vous pouvez nous donner une liste de tous les éléments dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une spécification et une liste de prix
9. Q : Pouvez-vous fabriquer des produits personnalisés et un emballage personnalisé ?
R : Oui. Nous avons fait beaucoup de produits personnalisés
produits destinés à nos clients autrefois (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a aucun problème car nous mettons votre logo ou d'autres informations sur l'emballage. Il faut juste souligner que cela entraîne des frais supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
