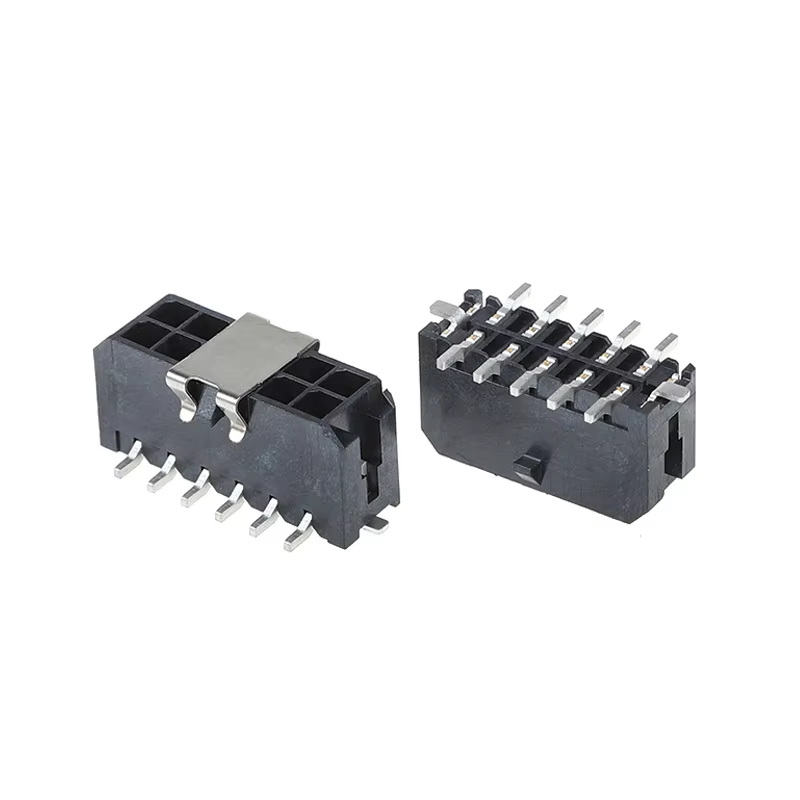

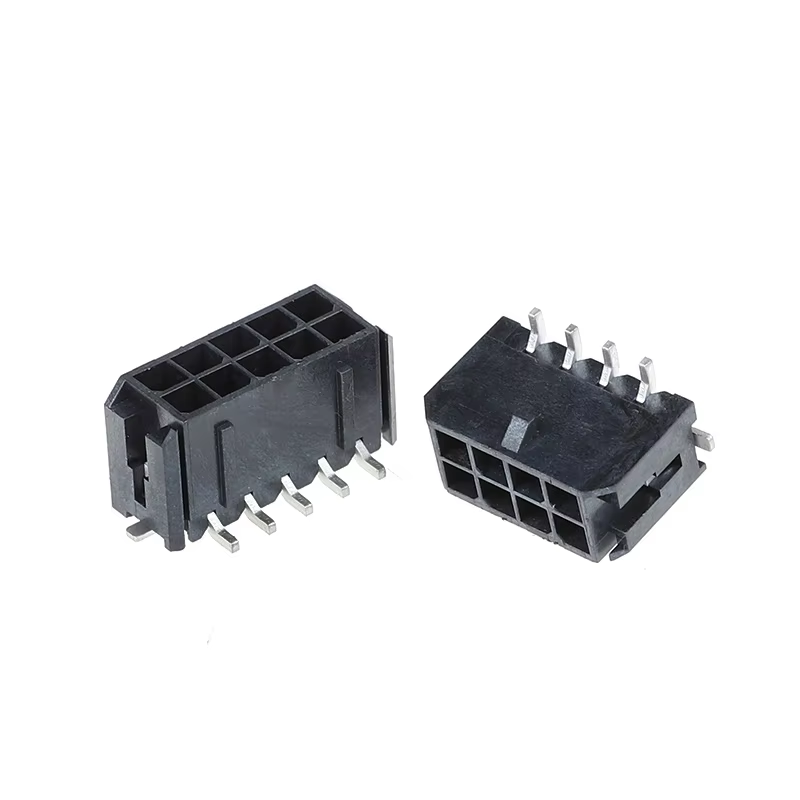

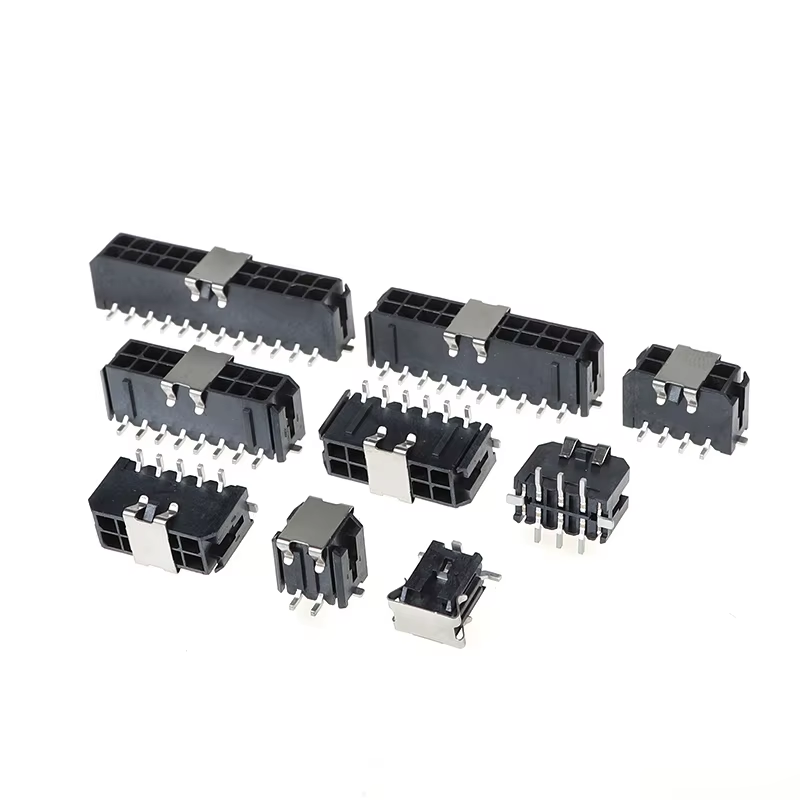

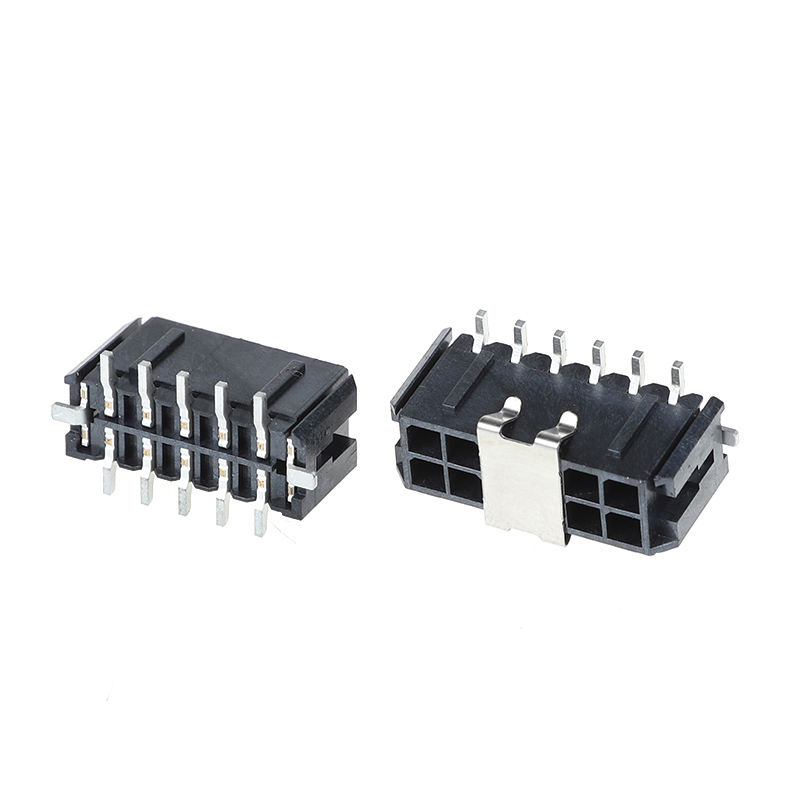

5557 Connecteur Vertical Automobile Double Rangée Pas MX3.0MM 43045 4P-24P Fil vers Connecteur
Points forts du produit
- Embase verticale double rangée, pas de 3,0 mm, 4P~24P gamme complète pour l'automobile, l'industrie et les appareils ménagers
- Boîtier : ignifuge UL94V-0, anti-inflammation pour une connexion d'alimentation/signal haute fiabilité
- Service complet de terminaux et de traitement de faisceaux de câbles, approvisionnement unique
- Conception polarisée pour éviter les erreurs d'accouplement ; contacts isolés pour éviter les courts-circuits
- Conforme RoHS et REACH, option faible teneur en halogène disponible
Spécifications techniques
| Article |
Paramètre |
| Performances électriques |
|
| Courant nominal |
Max 8,5 A par broche |
| Tension nominale |
600 V AC/DC |
| Résistance de contact |
< 20 mΩ max après cycles d'accouplement |
| Résistance d'isolement |
≥1000MΩ |
| Tension de tenue |
AC 1500 V, 1 min sans claquage |
| Performances mécaniques |
|
| Cycles d'accouplement |
≥30 cycles |
| Vibration / Choc |
Conforme à EIA-364, pas de discontinuité |
| Rétention du terminal |
Structure anti-dégagement |
| Matériau et placage |
|
| Boîtier |
PA66, UL94V-0 Noir |
| Matériau du contact |
Alliage de laiton |
| Placage |
Placage d'étain / Placage d'or en option |
| Guide environnemental et de soudage |
|
| Température de fonctionnement |
-40℃ ~ +105℃ |
| Soudage par refusion |
Température de pointe 260℃, compatible avec le reflow SMT |
| Certifications |
RoHS, REACH, certifié UL |
Référence croisée / Remplacement alternatif
Remplacement direct pour la série Molex Micro-Fit 3.0 43045. Largement utilisé comme substitut pour les connecteurs fil-carte verticaux double rangée JST, AMP / TE équivalents de 3,0 mm.
Même empreinte et brochage, donc la plupart des projets n'ont pas besoin de refonte de PCB et permettent d'économiser les coûts de qualification.
Avantages du produit
- Disposition des broches entièrement compatible, remplacement direct des grandes marques internationales, raccourcit le cycle de validation du projet
- Plastique ignifuge UL94V-0, performances stables pour les environnements automobiles et industriels à haute température
- Emballage en bobine, prêt pour la ligne de placement SMT automatique
- Service unique : fourniture de boîtiers + terminaux + assemblage de faisceaux de câbles personnalisés
- Inspection en ligne stricte, résistance de contact stable, anti-vibration pour conditions de travail difficiles
- Nombre de broches flexible : de 4P à 24P, prend en charge la conception d'alimentation et de signaux mixtes
Application
- Électronique automobile : modules de contrôle automobile, capteurs de véhicule, éclairage de voiture
- Équipement industriel : PLC, alimentation, variateurs servo, contrôleurs industriels
- Appareils ménagers : onduleur, CVC, appareils de cuisine intelligents
- Modules d'alimentation et de stockage d'énergie, équipement médical, unités d'alimentation de communication
Délai de livraison
- Échantillons : 3 jours ouvrables
- Commande en gros : 1 à 2 semaines
Certificat d'usine et service personnalisé
- Certificats : UL, RoHS, REACH, ISO9001
- MOQ: Faible MOQ disponible
- Politique d'échantillonnage : Échantillons gratuits pris en charge, livraison rapide des échantillons
- Personnalisation disponible : placage spécial, assemblage de faisceaux personnalisé, longueur de broche personnalisée, marquage de logo.
Guide de sélection client
- Confirmer le nombre de broches : sélectionner 4P~24P selon vos besoins en circuit de signal/alimentation
- Sélectionner le placage de contact : Étain pour l'alimentation générale ; placage or pour les signaux faibles / applications à fortes vibrations
- Vérifier la température de fonctionnement et la résistance au feu : UL94V-0 est obligatoire pour les appareils automobiles/haute puissance
- Sélection de l'emballage : choisir la bobine si vous utilisez une ligne SMT automatique
- Correspondance du calibre du fil : faire correspondre le terminal à sertir avec votre AWG de fil avant l'assemblage du faisceau
- Recommander un test de prototype avec nos échantillons gratuits avant le verrouillage du BOM en masse
FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Suivi strict de la norme ISO9001. IQC, OQC, IPQC et QA représentent 10 % de notre personnel. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix de tous nos produits. Parce que nous avons tellement d'articles, il est impossible de lister tous leurs prix sur une liste, et les prix changent constamment en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une liste de spécifications et de prix
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème car nous mettons votre logo ou d'autres informations sur l'emballage. Il suffit de souligner que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
