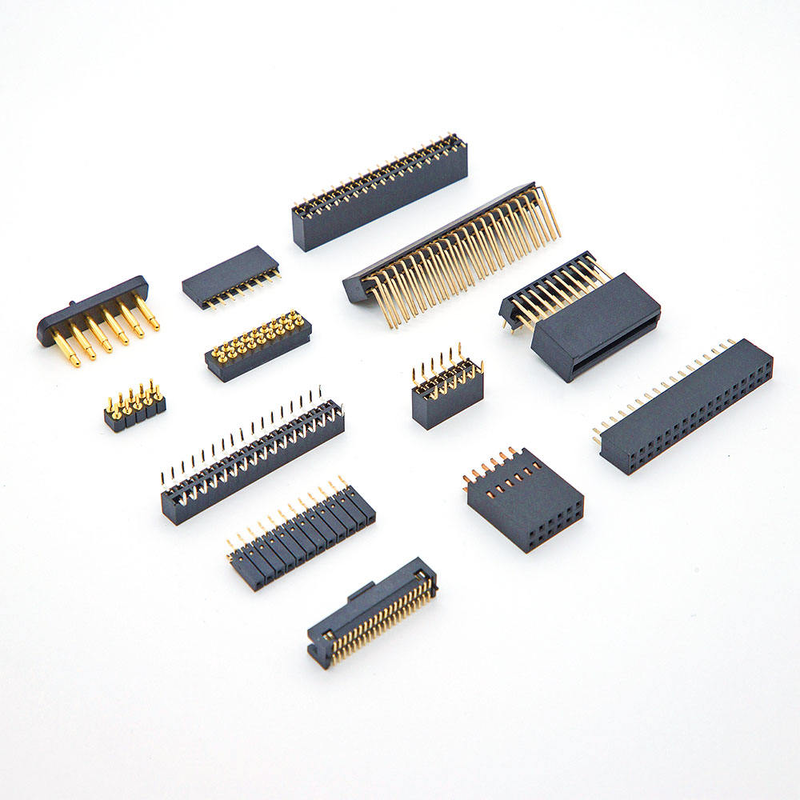

Connecteur personnalisé 1.27mm Pitch Plastic Single/Dual Row Straight Plug pour le PCB Female Header Pin Socket

Le point fort

✅ Riche personnalisation mécanique: bornes droites / angle droit / terminaisons d'ailes de mouette SMT; hauteur d'isolateur en plastique personnalisée disponible

✅ Solution prête pour SMT: capuchon optionnel pour le ramassage stable de la buse sous vide lors du placement automatique

✅ Emballage axé sur la production: Emballage standard en tubes; ruban adhésif et bobine optionnel pour l'alimentation directe dans les machines SMT

✅ Couverture large du nombre de broches: rangée simple: 2 à 50 positions; rangée double: 4 à 100 positions

✅ Options de revêtement multiples: plaquage en étain/or sélectif pour les projets critiques en matière de signal ou optimisés en termes de coûts

✅ Isolateur à haute température conforme à la réglementation RoHS pour le soudage par reflux

Description du produit

Performance mécanique

Environnement et soudure

Compatibilité et références croisées

Remplacement de l'empreinte compatible pour les séries d'en-têtes féminines populaires de 1,27 mm de Molex, JAE, TE Connectivity, Samtec.

• Coïncide avec l'empreinte, le pas et l'interface d'appariement du PCB; vérifiez le nombre exact de broches, la hauteur du boîtier, la terminaison et le revêtement avant le gel de la mise en page.
• Nous pouvons fournir un dessin et un échantillon de référence croisée pour votre test de validation.

Note: les pièces OEM ne sont pas d'origine, mais constituent une alternative fonctionnelle équivalente pour réduire les coûts et atténuer les risques de la chaîne d'approvisionnement.

Caractéristiques du produit

1. Configurable en plusieurs structures: droit, à angle droit, aile de mouette SMT; hauteur d'isolateur personnalisée pour répondre aux contraintes de hauteur d'empilement
2. Couvercle de prise en place facultatif: résout le problème de prise en charge sous vide pour la version SMT sur les chaînes d'assemblage automatiques
3. Contact à plusieurs doigts phosphore-bronze: force de contact stable, bonne performance anti-vibration
4. Casque en plastique résistant aux températures élevées, adapté au processus de soudage par reflux
5. Choix de revêtement flexible: étain pour une connexion statique sensible aux coûts; or sélectif pour la transmission de signaux à cycle élevé / environnement hostile

Avantages du produit

1. Personnalisation directe d'usine: modifier la hauteur du boîtier, le nombre d'épingles, la terminaison et le placage sans coût d'outillage énorme pour les commandes de volume moyen
2. Deux options d'emballage de qualité de production: tube pour prototype / petit volume; ruban adhésif et bobine pour l'alimentation directe dans les machines SMT, sans nécessité de re-emballage secondaire
3. Temps d'échantillonnage court pour la vérification du projet
4. Contrôle strict de la coplanarité dimensionnelle pour la version SMT afin de réduire le taux de défauts de soudure
5. Alternative rentable aux connecteurs de marque importés, réduisant le risque de pénurie de composants

Application du projet

• Modules de commande industriels
• Équipement médical d'interconnexion interne de bord à bord
• Instruments et appareils de mesure
• Porte d'accès IoT, modules de capteurs
• Interconnexion de circuits imprimés compacts pour les appareils électroniques grand public
• Équipement d'automatisation

Méthode d'emballage

1. Emballage des tubes (standard): tube en plastique antistatique, idéal pour le prototypage en laboratoire, assemblage manuel en petits lots.
2. Ruban adhésif et bobine (facultatif): ruban adhésif + ruban adhésif sur bobine, conforme à la norme EIA‐481. Directement utilisable pour les lignes d'assemblage automatiques SMT.

Important: Indiquez clairement le type d'emballage lors de la demande, l'emballage détermine la compatibilité de votre ligne SMT.

Temps de réalisation

• Commande d'échantillons: 3 jours ouvrables
• Commandes de production de masse: 1 à 3 semaines, selon la quantité et la complexité de la personnalisation

Certification d'usine et service personnalisé

• Certifications: conformité ISO9001 et RoHS
• Politique concernant les échantillons:Prélèvements gratuits pris en charge, livraison rapide des échantillons
• MOQ: pièce standard MOQ:1000 pièces; pièces personnalisées soumises aux exigences d'outillage
• Éléments personnalisables: nombre d'épingles, hauteur de l'isolant, type droit/angle droit/SMT, épaisseur du placage doré, capuchon activé/désactivé, matériau de boîtier spécial.

Guide de sélection des ingénieurs (conseils aux ingénieurs)

1. Confirmer l'écart: 1,27 mm; confirmer la ligne: rangée simple / rangée double, positions totales.
2. Confirmer l'arrêt: THT droit / angle droit / aile de mouette SMT. Pour le projet SMT, confirmer si le capuchon de pick-and-place est requis.
3. Définir la hauteur du boîtier de l'isolant (standard ou personnalisé).
4. Choisissez le revêtement: étain pour la connexion statique; revêtement or pour l'accouplement fréquent ou l'application dans un environnement hostile.
5. Critical: sélectionnez l'emballage: tube pour l'assemblage manuel; ruban adhésif et bobine si vous utilisez une ligne de production SMT automatique.
6. Pour le remplacement des références croisées: indiquez le numéro de pièce d'origine; nous vous proposons un dessin et un échantillon pour la validation de votre carte.
7. Envoyez-nous votre spécification ou dessin mécanique pour devis et arrangement d'échantillon.
