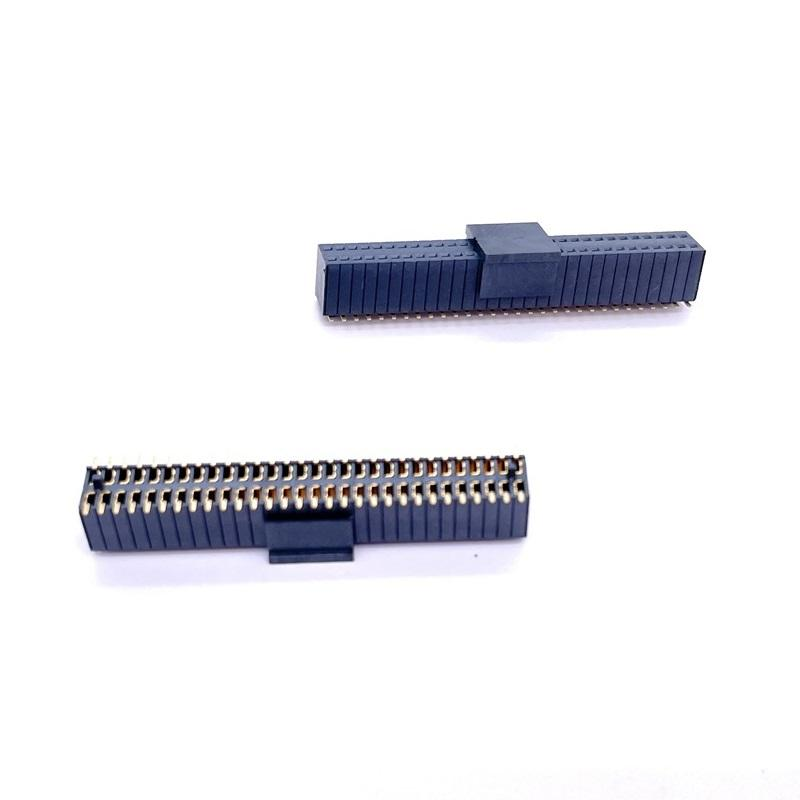

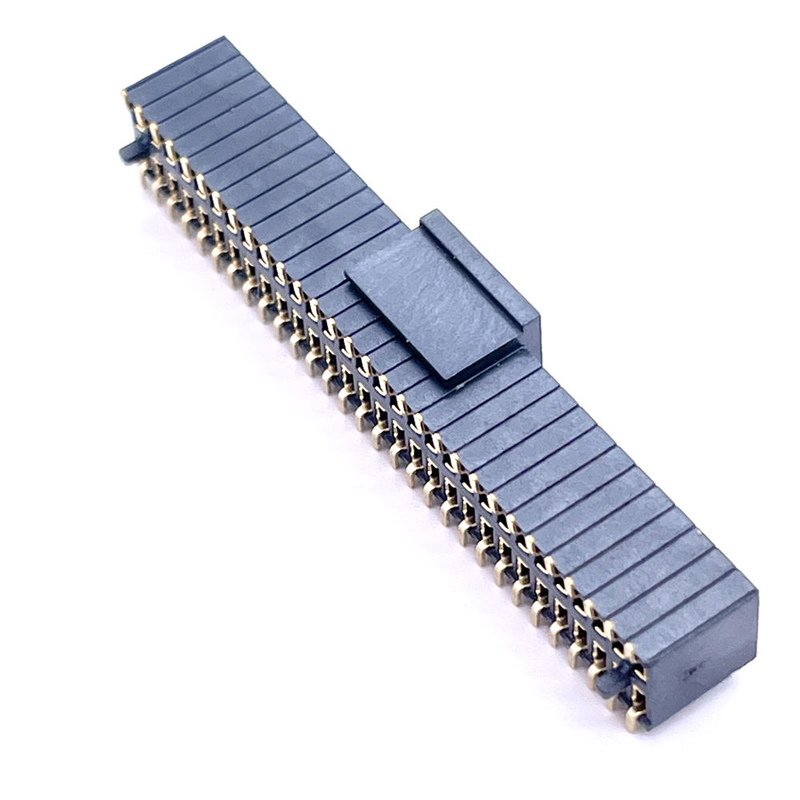

Connecteur personnalisé 1.27mm Pitch Plastic Single/Dual Row Straight Plug pour le PCB Female Header Pin Socket

Le point fort

✅ Options personnalisées flexibles: montage droit/angle droit/SMT; hauteur de boîtier en plastique personnalisable
✅ Capuchon intégré pour l'assemblage SMT entièrement automatisé
✅ Emballage standard en ruban adhésif et en bobine, directement compatible avec les machines SMT
✅ IP67 étanche à l'eau, optimisé pour la connexion de circuits imprimés photovoltaïques et environnementaux difficiles
✅ Contact en laiton, transmission de signal et de puissance stable, configuration à deux rangées de 2×30 broches à 60 positions

Description du produit

Performance mécanique

Environnement et soudure

Compatibilité et références croisées

Pour référence des ingénieurs uniquement; toujours vérifier l'empreinte et la cote IP avant la libération du PCB

• Équivalent fonctionnel pour les séries d'en-têtes femelles à double rangée Molex, TE, JAE de 2,54 mm
• Match mécanique et électrique pour la plupart des mises en page de tête féminines SMT à angle droit de 2,54 mm standard 2 × 30 broches
• Différence clé: Ce modèle ajoute un joint IP67 et un véritable bouchon SMT; de nombreuses versions standard de la marque OEM n'ont pas de fonction imperméable à l'eau et un bouchon de pick-and-place.

Remarque: Veuillez nous envoyer le numéro de pièce OEM cible, nous pouvons fournir une confirmation de référence croisée et une comparaison des dessins.

Caractéristiques du produit

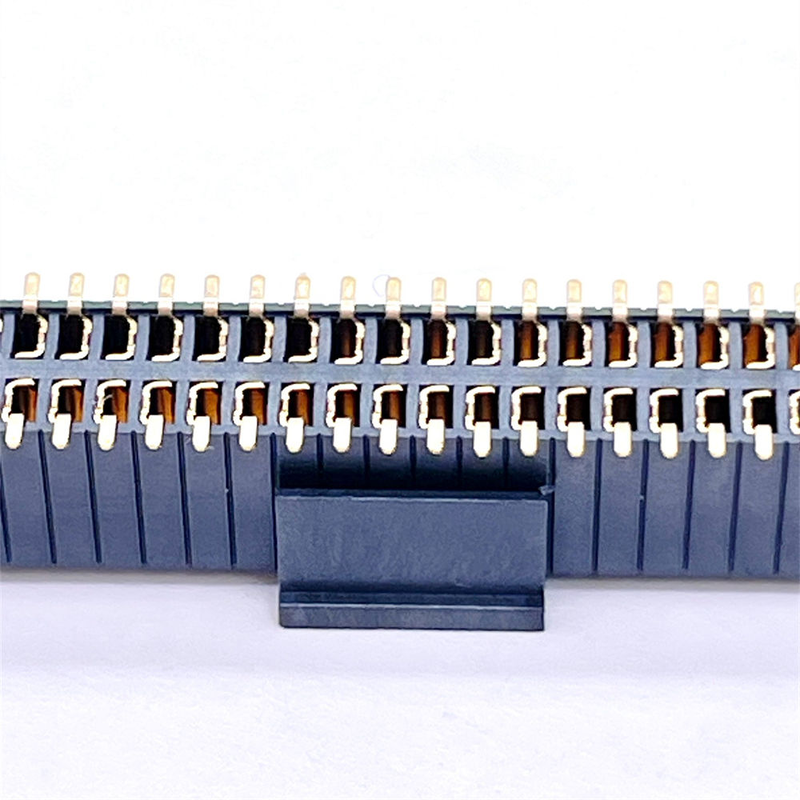

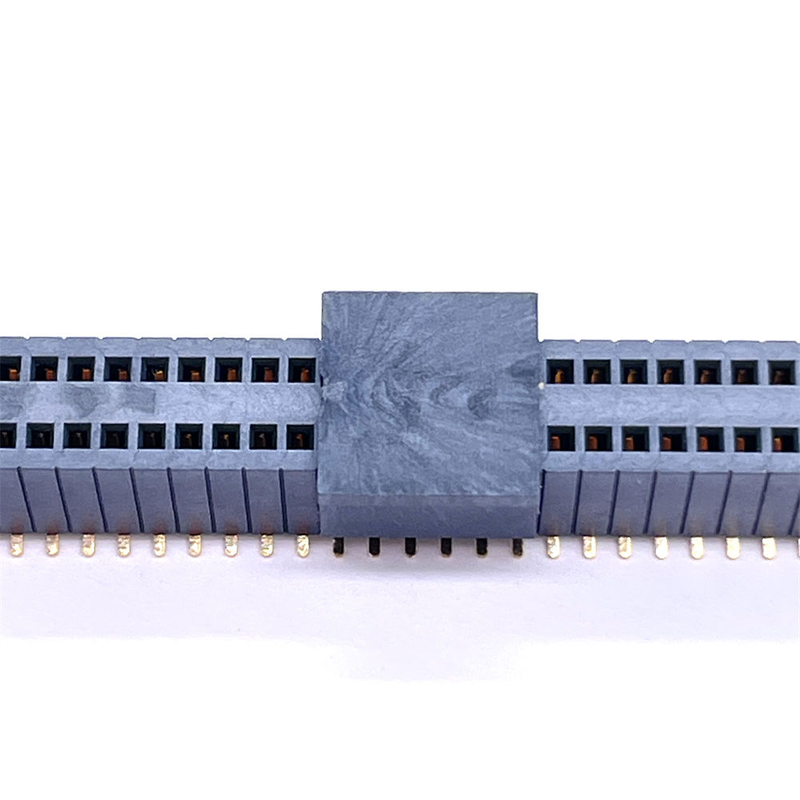

1. Capuchon de prise SMT physique réel, sans capuchon factice; prise stable de la buse pour la ligne de production SMT à grande vitesse
2. Structure scellée IP67, résistante à la poussière et à l'eau, adaptée aux équipements photovoltaïques extérieurs
3. Les contacts en laiton garantissent une faible résistance et une conductivité stable en fonctionnement à long terme
4. Mise en page SMT à angle droit de 90°, économise de l'espace vertical sur le PCB
5. Soutien personnalisé multidimensionnel: orientation des broches, hauteur du boîtier, épaisseur du revêtement, nombre de broches
6. La sortie du ruban adhésif correspond à la norme EIA‐481 pour les lignes d'assemblage automatiques

Avantages du produit

🔹 Résoudre le problème: de nombreuses têtes féminines SMT de 2,54 mm utilisent une fausse capuche, ce qui provoque un faux capuche; notre capuche réelle améliore le rendement de placement SMT
🔹 Résistance à l'eau IP67; la plupart des en-têtes de 2,54 mm couramment disponibles sur le marché ne sont pas résistantes à l'eau
🔹 Personnalisation flexible sans coûts d'ingénierie non récurrents élevés pour les commandes de volume moyen
🔹 Tape-and-reel prêt, les pièces vont directement sur l'alimentateur SMT, aucune manipulation manuelle secondaire nécessaire
🔹 Une stricte cohérence par lots pour la production de masse de PCB photovoltaïques et industriels

Application du projet

• Équipement photovoltaïque à énergie solaire, modules PCB à onduleur solaire
• Plaques de PCB de commande industrielle extérieure
• Terminals extérieurs robustes pour l'IoT
• Modules de connexion de capteurs industriels
• Signalisation dans un environnement hostile et interconnexion de carte à carte à faible consommation

Méthode d'emballage

1. Emballage des tubes (standard): tube en plastique antistatique, idéal pour le prototypage en laboratoire, assemblage manuel en petits lots.
2. Ruban adhésif et bobine (facultatif): ruban adhésif + ruban adhésif sur bobine, conforme à la norme EIA‐481. Directement utilisable pour les lignes d'assemblage automatiques SMT.

Important: Indiquez clairement le type d'emballage lors de la demande, l'emballage détermine la compatibilité de votre ligne SMT.

Temps de réalisation

• Commande d'échantillons: 3 jours ouvrables
• Commandes de production de masse: 1 à 3 semaines, selon la quantité et la complexité de la personnalisation

Certification d'usine et service personnalisé

• Certifications: conformité ISO9001 et RoHS
• Politique concernant les échantillons:Prélèvements gratuits pris en charge, livraison rapide des échantillons
• MOQ: pièce standard MOQ:1000 pièces; pièces personnalisées soumises aux exigences d'outillage
• Éléments personnalisables: nombre d'épingles, hauteur de l'isolant, type droit/angle droit/SMT, épaisseur du placage doré, capuchon activé/désactivé, matériau de boîtier spécial.

Guide de sélection des ingénieurs (conseils aux ingénieurs)

1. Confirmer 3 paramètres de base avant la conception: nombre d'épingles ((2×30), style de montage ((angle droit SMT), degré de protection requis (IP67).
2. Confirmer l'exigence de production SMT: doit être sélectionnéeEmballage par ruban adhésif et bobineSi vous utilisez une machine automatique, le remplissage du tube ne peut pas alimenter les machines automatiques.
3. Sélection du revêtement: revêtement en or pour un scénario de cycle d'accouplement / fiabilité élevé; revêtement en étain pour une application de connexion statique sensible aux coûts.
4. Soudage par reflux: suivez notre spécification de profil de reflux; une durée trop longue à haute température endommagera le boîtier d'étanchéité IP67.
5. Envoyez-nous votre empreinte PCB ou votre numéro de pièce de votre concurrent cible; notre équipe d'ingénieurs vérifiera l'aptitude à l'utilisation de votre projet.
