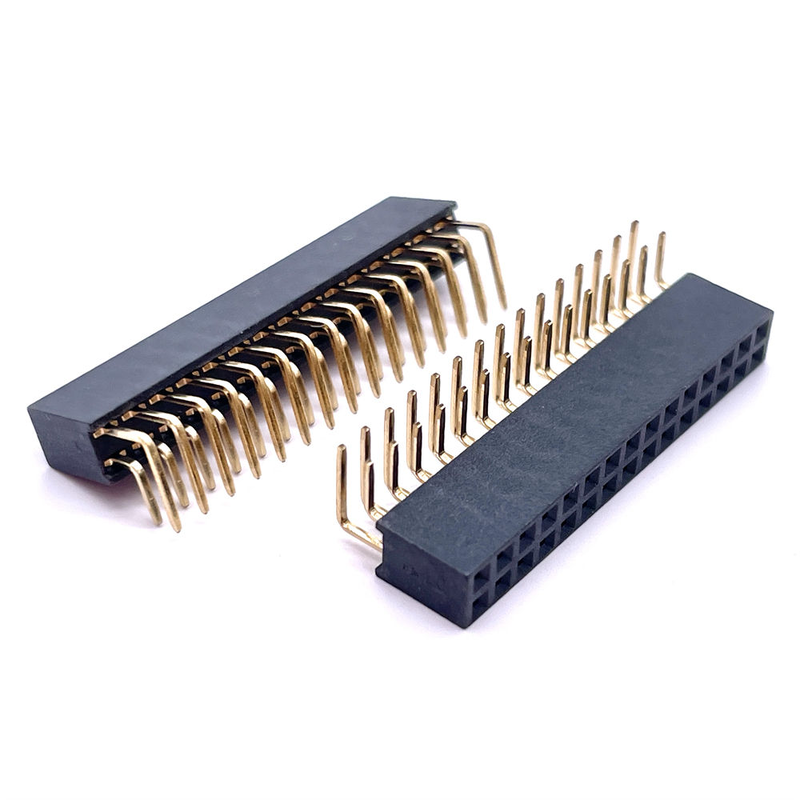

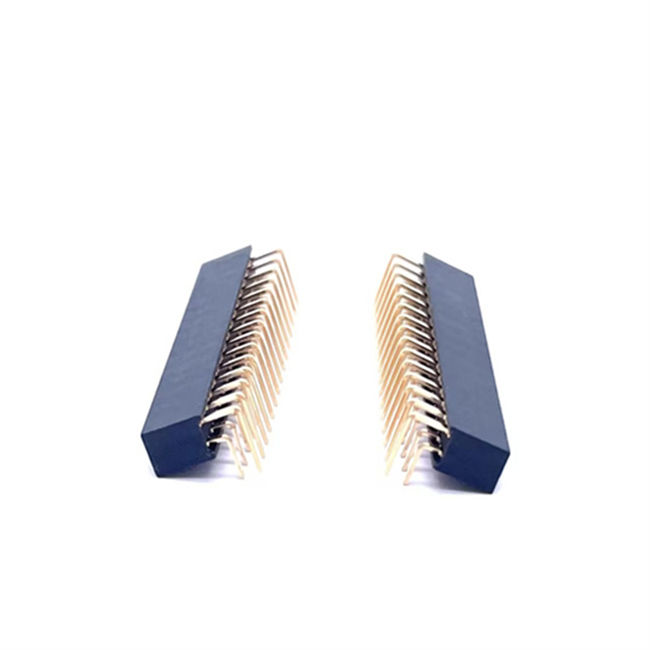

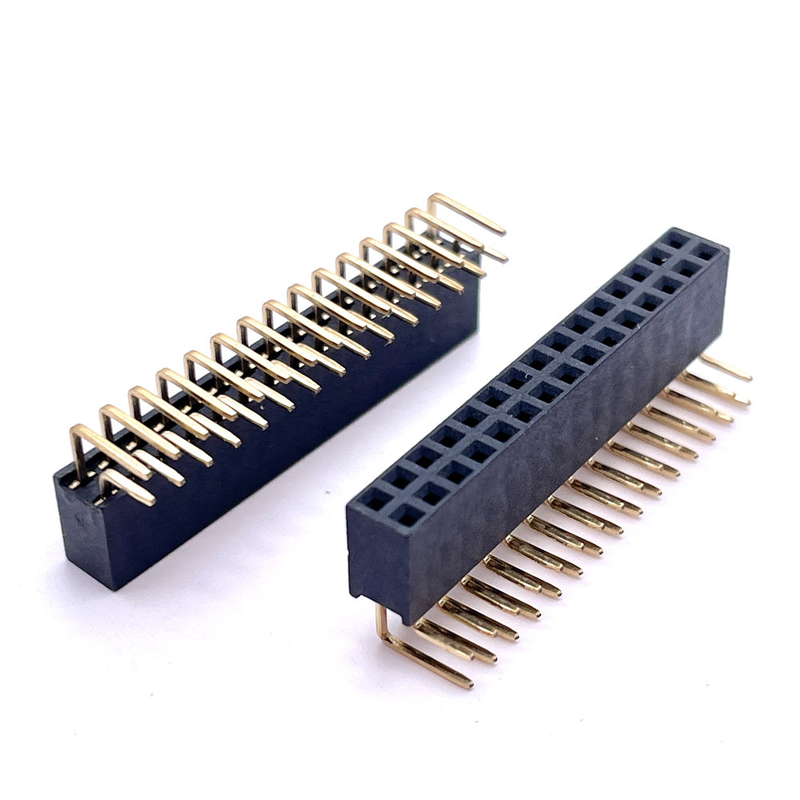

Double rangée 2.0 de hauteur de prise à angle droit H 6,35 mm connecteur de tête de broche féminin PCB de contact en laiton plastique

Le point fort

1. Personnalisation multiforme: épingle droit / angle droit / terminaison SMT, hauteur d'isolateur en plastique personnalisée disponible
2. Prêt pour SMT: capuchon optionnel pour les équipements automatiques de prise en charge
3. Emballages axés sur la production: options de tube, bande et bobine (T&R) pour la chaîne de montage SMT
4. Nombre d'épingles flexible: 2 à 40 positions, double rangée
5. Matériau isolant conforme aux normes RoHS et UL94V-0

Description du produit

Performance mécanique

Environnement et soudure

Compatibilité et références croisées

Compatible mécaniquement et électriquement avec les séries principales de têtes femelles à double rangée à hauteur de 2,0 mm de marques internationales (série équivalente Molex, JAE, Samtec).

Note de l'ingénieur: Vérifiez l'envergure, la dimension des broches, la hauteur de l'isolant et l'empreinte avant de remplacer le BOM.Alternative de déploiement de fonction équivalente pour la plupart des projets industriels et de consommation.

Caractéristiques du produit

1. Structure à double rangée à angle droit de 2,0 mm, routage de sortie latérale pour économiser de l'espace vertical sur le PCB
2. Des contacts en laiton imprimés de précision, une force de contact stable pour la transmission de signaux à faible résistance
3. Casque en plastique UL94V-0 à haute température, ignifuge pour assemblage de PCB dans des environnements hostiles
4. Options mécaniques multiples: ligne droite/angle droit/termination SMT, hauteur de l'isolant personnalisée
5. Le capuchon de décapage SMT est facultatif, s'adapte à des machines de décapage entièrement automatiques
6. Plusieurs options d'emballage pour correspondre aux flux de travail de prototype et de production en série

Avantages du produit

• Adapté à la demande: modification mineure de la hauteur de l'isolant, de la longueur des broches et du revêtement sans outillage
• Facile à produire: la sortie Tape & Reel élimine le pré-tri manuel pour les lignes SMT
• Alternative coût-concurrentielle: remplacer les pièces de marque importées coûteuses sans perte de performance
• Coplanarité constante: contrôle qualité strict pour la version SMT afin de réduire le risque de gravure et de mauvaise soudure
• Temps d'exécution court pour la validation des échantillons et des petits lots

Application du projet

• Interfaces périphériques de contrôle industriel par PCB, PLC
• Porte d'accès IoT, connexion de module de capteur à carte
• Systèmes embarqués, prises périphériques de carte de développement
• Produits électroniques grand public, matériel pour la maison intelligente
• Équipement d'essai et de mesure, interconnexions de modules d'affichage

Méthode d'emballage

1. Emballage de tubes: pour prototype / lot de faible volume, insertion manuelle ou assemblage semi-automatique.
2. Tape & Reel (T&R): ruban adhésif standard EIA‐481, avec capuchon de décapage optionnel. Directement utilisable pour les équipements de placement automatique SMT pour les lignes de production en série

Veuillez préciser les exigences en matière d'emballage lors de votre demande.

Temps de réalisation

• Commande d'échantillons: 3 jours ouvrables
• Commandes de production de masse: 1 à 3 semaines, selon la quantité et la complexité de la personnalisation

Certification d'usine et service personnalisé

• Certifications: conformité ISO9001 et RoHS
• Politique concernant les échantillons:Prélèvements gratuits pris en charge, livraison rapide des échantillons
• MOQ: pièce standard MOQ:1000 pièces; pièces personnalisées soumises aux exigences d'outillage
• Service personnalisé: hauteur de l'isolant personnalisé, longueur de la broche, revêtement, nombre de broches spécial, couleur spéciale du boîtier
•


Guide de sélection des ingénieurs (conseils aux ingénieurs)

1. Confirmer l'écart = 2,0 mm, double rangée, vérifier la dimension de l'en-tête mâle d'accouplement
2. Sélectionnez le type de terminaison: angle droit (PTH) / droit (PTH) / montage de surface SMT
3. Définir la hauteur de l'isolant si une hauteur non standard est requise
4. Sélection du revêtement: étain à usage général; éclair d'or pour le dispositif à vibration élevée/long cycle de vie
5. Décision sur l'emballage:
   • Prototype/petit lot → Tubes
   • Production en série avec ligne SMT → ruban adhésif et bobine + capuchon
6. Confirmer les correspondances de l'empreinte PCB avec le style de terminaison sélectionné avant la publication de la mise en page du PCB

Rappel: Demandez notre fiche de données et notre fichier d'empreintes de PCB pour la validation finale de la conception.
