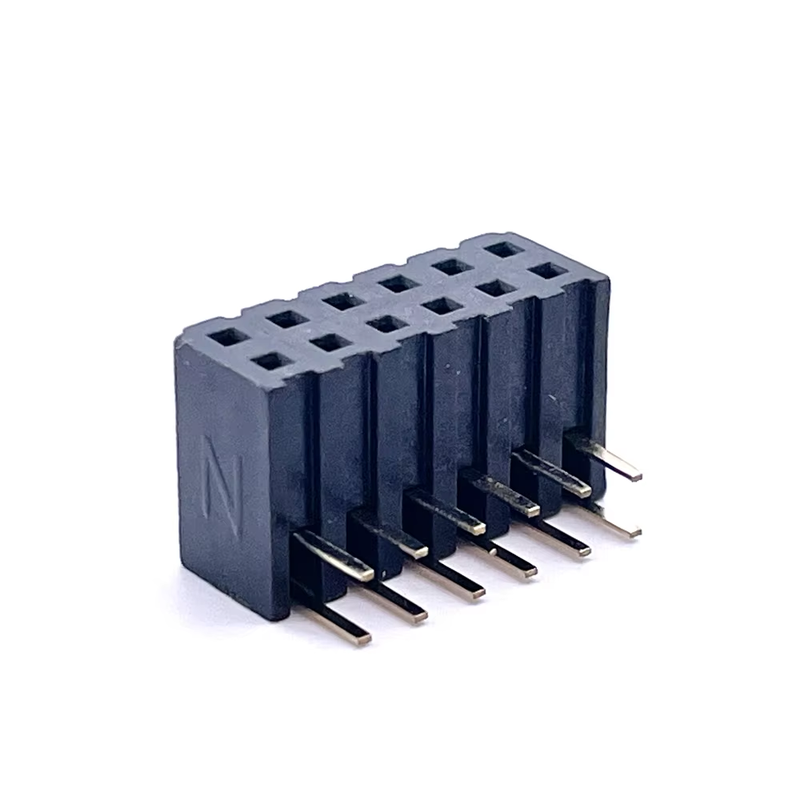

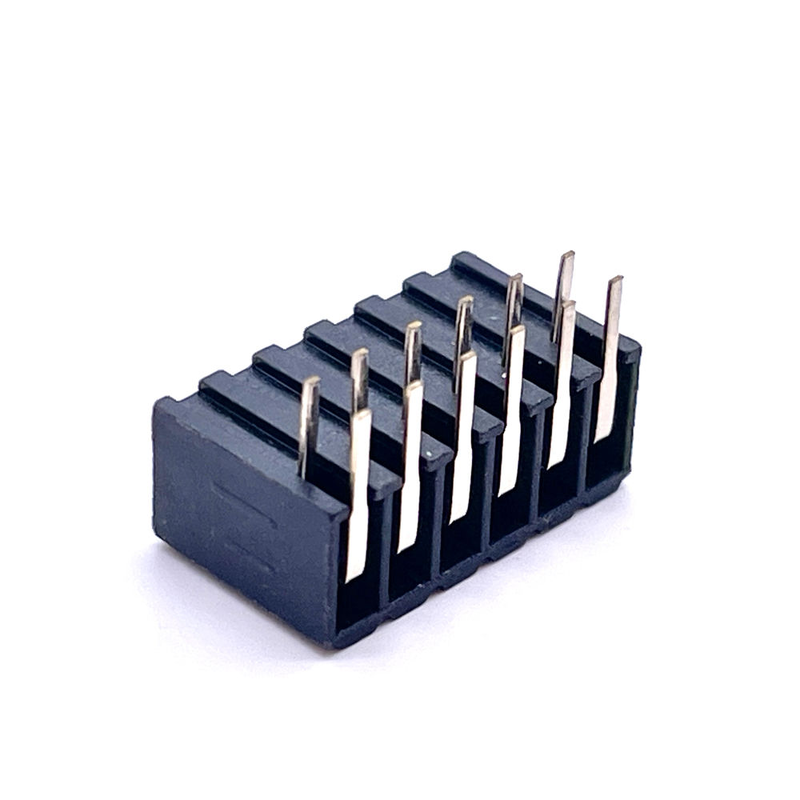

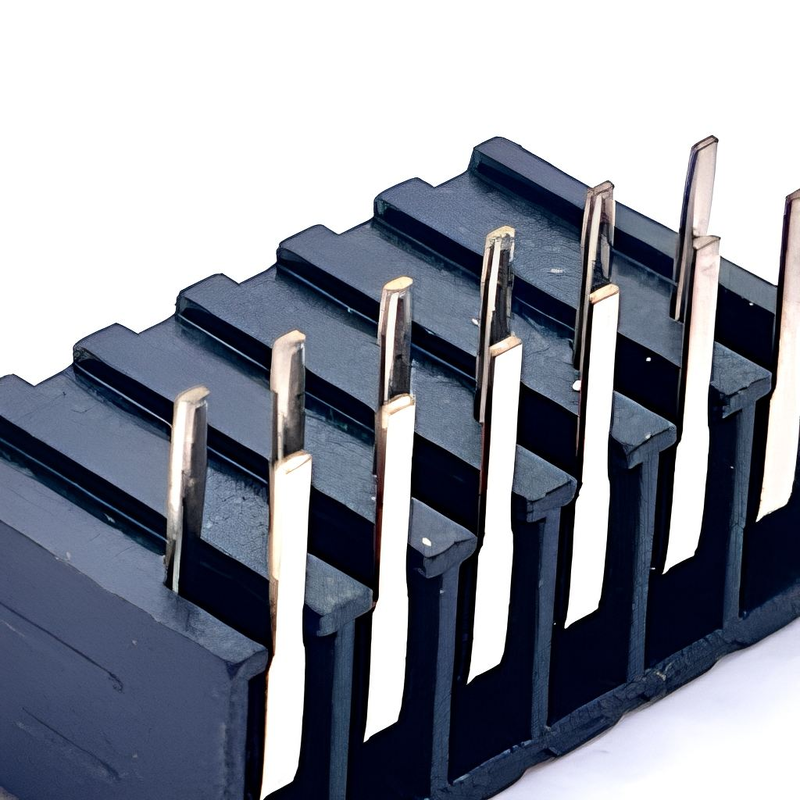

2.0mm Pitch Brass Femme 12-Pin Header pour le panneau de PCB automobile montée Bulgin magnétique Audio Jack connecteur

Tête féminine compacte à 12 broches avec verrouillage sécurisé, hauteur de couplage basse et conception de connexion résistante aux vibrations.
Conçu pour les panneaux PCB automobiles, les interfaces audio, les unités de commande et les ensembles électroniques compacts où l'espace, la rétention et la stabilité de la connexion sont essentiels.

Points forts du produit

• 2.0mm Pitch. 12 épingles en tête féminine∆ mise en page compacte pour les conceptions de circuits imprimés à espace restreint.

• Options de verrouillage ZIF ou non ZIF¢ choisir la structure de verrouillage en fonction de la fréquence d'accouplement, de la rétention du câble et des exigences d'assemblage.

• Rétention stable de l'accouplementLa structure de verrouillage aide à prévenir la séparation des connecteurs et le mouvement des contacts sous choc mécanique et vibration.

• Hauteur de couple faible- optimisé pour les assemblages de circuits imprimés et de panneaux compacts; la hauteur exacte peut être personnalisée en fonction du système d'accouplement.

• Conception résistante aux vibrations- adapté aux environnements automobiles et aux équipements où des vibrations répétées peuvent provoquer des micro-mouvements à l'interface de contact.

• Contacts en laiton- fournir un équilibre pratique de la conductivité, de la résistance mécanique et de la fabrication.

• Intégration PCB / panneau- disponible dans des configurations pour différentes exigences de montage et d'assemblage.

Spécifications techniques

Performance électrique

Performance mécanique

Matériel, revêtement et environnement

Caractéristiques du produit

• 20,0 mm de hauteur

• Configuration féminine à 12 broches

• Contacts en laiton

• Options de verrouillage ZIF ou non ZIF

• Hauteur de l'accouplement

• Conception de rétention résistante aux vibrations

• Options de montage de circuits imprimés / panneaux

• Options de placage en or/étain

• Options de matériaux de qualité automobile

• Options conformes à la réglementation RoHS/REACH

• Dimension et empreinte personnalisées du boîtier

• Emballage en tube ou en bobine

• Appui au prototype et à la production en série

Avantages du produit

1. Blocage sécurisé pour les applications sujettes aux vibrations

LeStructure de verrouillage ZIF ou non ZIFest conçu pour maintenir un accouplement et une rétention contrôlés entre le connecteur et son composant d'accouplement.

Ceci est particulièrement utile dans les assemblages de circuits imprimés automobiles où les vibrations, les chocs et les mouvements mécaniques répétés peuvent affecter la rétention des connecteurs.

2. Le design de couplage à faible profil

Une hauteur réduite aide les ingénieurs à économiser de l'espace d'installation verticale sans modifier l'envergure de 2,0 mm.

Cela rend le connecteur adapté aux cartes de commande compactes, aux modules audio, aux panneaux d'instruments et aux ensembles électroniques à espace restreint.

3La structure de contact en laiton

Les contacts en laiton fournissent une résistance mécanique et une géométrie de contact stable tout en prenant en charge différentes options de placage en fonction des exigences environnementales, du signal et du courant.

4. Conçu autour du processus d'assemblage

Différentes options de terminaison et d'emballage permettent d'adapter le même concept de connecteur de base à:

• Assemblage SMT automatisé

• Assemblage de PCB à travers le trou

• Production manuelle

• Assemblage de panneaux automobiles

• Constructions d'ingénierie à faible volume

Compatible / Alternative aux marques internationales de connecteurs

Cette tête femelle à 12 broches de 2,0 mm peut être développée comme unsource alternative pour les familles de connecteurs comparables de TE Connectivity, Hirose et d'autres fabricants internationaux de connecteurs, sous réserve d'une correspondance:

• Le tonnerre

• Nombre de broches

• Accord de contact

• L'empreinte des PCB

• Hauteur des couples

• Méthode de verrouillage

• Plaquage de contact

• Classification électrique

• Enveloppe mécanique

Pour les projets de remplacement, les ingénieurs peuventnuméro de pièce, dessin ou empreinte PCB d'origineNous pouvons vérifier la compatibilité dimensionnelle et recommander une configuration correspondante.

Il est important:“Compatible/alternative” signifie qu'un remplacement peut être évalué en fonction des exigences mécaniques et électriques..

Application du projet

Électronique automobile

• Panneaux de commande automobile

• Groupe d'instruments

• Systèmes d'information et de divertissement

• Modules de commande audio

• Modules de communication du véhicule

• électronique de contrôle du corps

• Panneaux électroniques intérieurs

Électronique industrielle et de consommation

• Panneaux de commande

• Équipement audio

• Contrôleurs intégrés

• Modules d'affichage

• Interfaces industrielles

• Assemblages de PCB compacts
