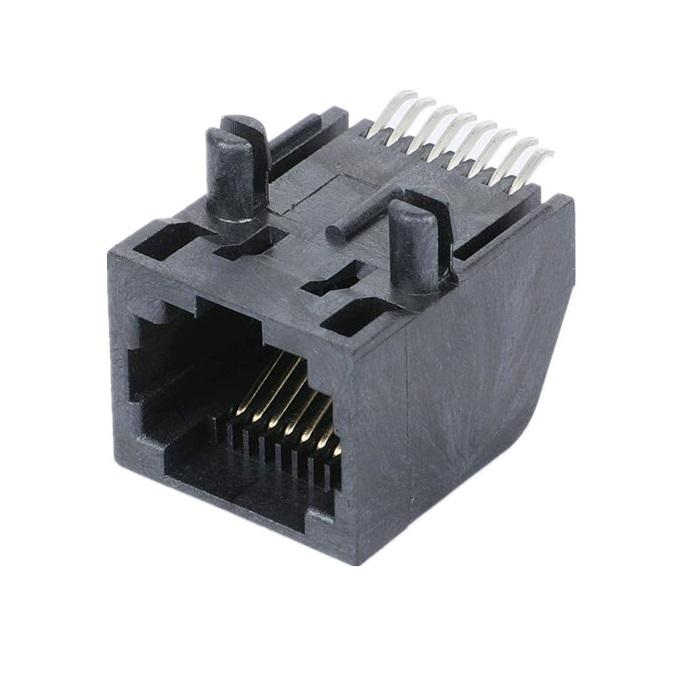

Connecteur téléphonique à angle droit non blindé 8P8C SMD RJ45 modulaire
Description
| Article |
Paramètre |
| Type de connecteur |
Connecteur modulaire RJ45 (femelle) |
| Configuration du port |
1 port, 1x1 |
| Positions / Contacts |
8P8C, entièrement chargé |
| Style de montage |
SMD / Technologie de montage en surface |
| Orientation du circuit imprimé |
Angle droit (90°, entrée latérale) |
| Blindage |
Non blindé (pas de boîtier métallique) |
| Catégorie de performance |
Cat-3 (voix et signal basse vitesse) |
| Direction du loquet |
Loquet standard vers le bas |
| LED d'état |
Aucune |
| Matériau des contacts |
Bronze phosphoreux |
| Placage des contacts |
Zone d'accouplement : Or sur nickel ; Queue de soudure : Étain |
| Picots de localisation |
Oui (pour l'alignement SMT) |
| Matériau du boîtier |
Thermoplastique haute température, UL94V-0 |
| Courant nominal maximal |
1,5 A |
| Tension nominale maximale |
150 V AC |
| Résistance de contact |
≤ 20 mΩ |
| Résistance d'isolement |
≥ 500 MΩ |
| Durabilité (cycles d'accouplement) |
Minimum 750 cycles |
| Température de fonctionnement |
-40 °C à +85 °C |
| Conformité |
RoHS, REACH |
| Emballage |
Emballage en vrac en plateau |
Sans boîtier métallique, ce connecteur réduit le coût total de la nomenclature tout en maintenant l'interopérabilité standard des RJ45. Les picots de localisation intégrés empêchent le décalage pendant le soudage par refusion SMT, résolvant les risques courants de déviation de placement des prises SMD sur les lignes de production de masse. Pas d'indicateur LED ; l'empreinte compacte et à profil bas maximise l'espace précieux du circuit imprimé pour les conceptions de cartes densément peuplées.
Caractéristiques clés et différenciateurs
- Disposition SMD à entrée latérale à angle droit.
- Construction non blindée.
- Contacts 8P8C entièrement chargés.
- Picots de localisation SMT.
- Boîtier thermoplastique haute température UL94V-0.
- Contacts en bronze phosphoreux avec placage sélectif or-nickel.
- Pas de LED / Pas de boîtier métallique: Simplifie le routage du circuit imprimé, économise de l'espace sur la carte, réduit le nombre de pièces
- Conforme RoHS et REACH: Répond aux exigences environnementales mondiales de l'électronique pour les produits orientés vers l'exportation
Scénarios d'application typiques
Conçu pour les projets où une connexion vocale Cat-3 ou de signal basse vitesse est requise, l'environnement EMI est modéré, et la rentabilité ainsi que la fabricabilité de masse SMT sont des priorités :
- Équipement de communication vocale, cartes terminales téléphoniques
- Modules de contrôle industriels, cartes d'interface de signal série
- Appareils intelligents domestiques et commerciaux, unités de contrôle d'accès
- Terminaux de point de vente, matériel périphérique de bureau
- Interfaces auxiliaires de test et de mesure
- Appareils IoT optimisés en coût avec exigence de port physique RJ45
