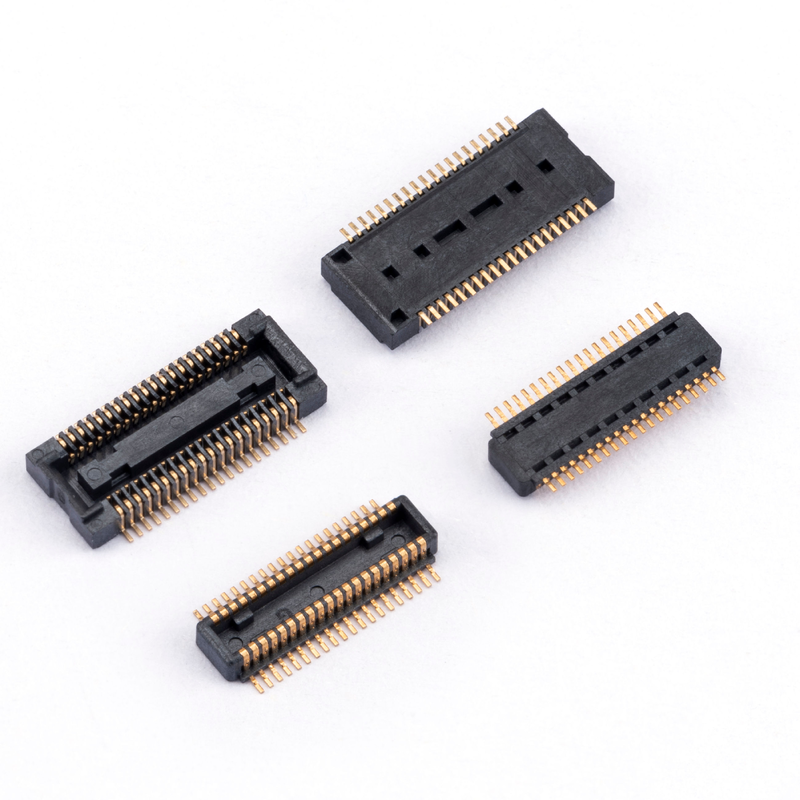

Connecteur mâle-femelle étanche SMT vertical double rangée 0,4 mm pour carte à carte plaqué or
Description du produit
| Article |
Spécification |
| Type de produit |
Connecteur carte à carte / Connecteur BTB |
| Style de connecteur |
Paire mâle et femelle |
| Pas |
0,4 mm |
| Nombre de rangées |
Double rangée |
| Type de montage |
SMT (Technologie de montage en surface) |
| Direction de montage |
Vertical / 180° |
| Matériau des contacts |
Alliage de cuivre / Bronze phosphoreux |
| Placage des contacts |
Plaqué or |
| Matériau de l'isolant |
LCP (Polymère à cristaux liquides) |
| Couleur de l'isolant |
Noir |
| Hauteur du connecteur |
Personnalisé selon les exigences de l'application |
| Positions des contacts |
Plusieurs nombres de broches disponibles |
| Température de fonctionnement |
Typique -40°C à +85°C (selon le modèle) |
| Tension nominale |
Jusqu'à 30V–60V (selon le modèle) |
| Courant nominal |
Jusqu'à 0,3A/contact (conception typique à pas fin) |
| Résistance de contact |
Environ. ≤90mΩ (selon le modèle) |
| Résistance d'isolement |
≥50MΩ |
| Tension de tenue |
Plage de 100–150V AC (selon le modèle) |
| Durabilité |
30–50 cycles d'accouplement (selon le modèle) |
| Emballage |
Bande et bobine pour assemblage SMT |
Le connecteur carte à carte est le produit de connecteur le plus puissant de tous les produits de connecteurs. Il est principalement utilisé dans les systèmes d'alimentation, les réseaux de communication, la fabrication financière, les ascenseurs, l'automatisation industrielle, les équipements médicaux, les équipements de bureau, les appareils électroménagers, etc. La fabrication militaire et d'autres industries. Actuellement, les principaux espacements des connecteurs carte à carte sont de 0,4 mm, 0,5 mm, 0,8 mm, 1,00 m, 1,27 mm et ainsi de suite.
Caractéristique
1. Connexion verticale de PCB peu encombrante
La conception verticale SMT carte à carte permet de connecter deux PCB dans une configuration empilée, ce qui le rend adapté aux produits où l'espace PCB est limité.
Applications typiques :
- Systèmes embarqués compacts
- Contrôleurs industriels
- Appareils intelligents
- Équipements électroniques portables
2. Options de hauteur d'empilage flexibles
Le connecteur prend en charge plusieurs hauteurs d'accouplement :
4,0 mm / 4,5 mm / 5,0 mm / 5,5 mm / 6,0 mm / 6,5 mm / 7,0 mm / 7,5 mm / 8,0 mm / 8,5 mm
Cela permet aux ingénieurs de sélectionner un espacement de PCB approprié en fonction de la structure du boîtier et des exigences d'agencement des composants internes.
3. Compatibilité de fabrication SMT
La conception des terminaux SMT prend en charge les processus de montage en surface automatisés, contribuant à simplifier l'assemblage des PCB et à améliorer l'efficacité de la production.
Les connecteurs SMT BTB courants utilisent des options d'emballage en bande et bobine pour les équipements de placement automatisés.
Conditions de paiement et de livraison
1. Délai de livraison : 3-15 jours ouvrables après confirmation de la commande et réception du paiement.
2. Conditions commerciales : FOB Shenzhen ou EXW.
3. Conditions de paiement : 100% T/T à l'avance avant la production.
4. Mode de paiement : T/T, PayPal, Western Union ou autres méthodes.
5. Échantillons : Des échantillons sont disponibles pour vérifier la qualité et les spécifications, et ils sont gratuits pour 1 à 30 pièces.
6. Emballage : Intérieur : sac PE, plateau, tube, boîte, bande+bobine. Extérieur : carton d'exportation
7. Mode d'expédition : UPS, DHL, FEDEX, EMS et transport aérien et transport maritime.
Guide de sélection technique
Connecteur carte à carte pas de 0,4 mm
Recommandé pour :
- Électronique grand public ultra-mince
- Appareils portables
- Modules d'affichage compacts
- Électronique portable
Avantages :
- Densité de contact plus élevée
- Zone occupée par le PCB réduite
- Adapté aux conceptions miniaturisées
Connecteur BTB pas de 0,5 mm
Recommandé pour :
- Modules de contrôle industriel
- Équipement de communication
- Appareils informatiques embarqués
- Produits électroniques intelligents
Avantages :
- Équilibre entre taille et résistance mécanique
- Options de nombre de broches flexibles
- Adapté aux connexions de PCB haute densité générales
Connecteur carte pas de 0,8 mm
Recommandé pour :
- Électronique industrielle
- Modules automobiles
- Équipement serveur et informatique
- Applications nécessitant des exigences mécaniques plus élevées
Avantages :
- Structure d'accouplement plus robuste
- Adapté aux conceptions avec un plus grand nombre de broches
- Assemblage plus facile par rapport aux connecteurs à pas ultra-fins
Applications
Électronique industrielle
- Cartes de contrôle industriel
- Équipement d'automatisation
- Contrôleurs embarqués
- Instruments de mesure
Équipement de communication
- Appareils réseau
- Modules de communication
- Unités de traitement du signal
Électronique grand public
- Terminaux intelligents
- Appareils électroniques portables
- Modules d'affichage
- Systèmes embarqués
Matériel lié à l'IA et à l'informatique
Applications potentielles :
- Appareils d'informatique périphérique IA
- Contrôleurs IA embarqués
- Matériel de terminaux intelligents
- Modules informatiques compacts
Avantage
Conception compacte à pas de 0,8 mm pour une disposition de PCB peu encombrante
La structure à pas de 0,5 mm permet d'intégrer plus de contacts de signal dans une zone de PCB limitée par rapport aux connecteurs à pas plus grands conventionnels.
Cela le rend adapté pour :
- Contrôleurs industriels compacts
- Systèmes informatiques embarqués
- Modules de communication
- Appareils électroniques intelligents
Les connecteurs BTB à pas fin sont couramment sélectionnés pour les applications nécessitant une taille de PCB réduite et une densité de composants plus élevée.
Connexion modulaire fiable PCB à PCB
La conception d'accouplement mâle/femelle permet une connexion directe entre deux PCB, prenant en charge les architectures électroniques modulaires.
Les avantages typiques de la conception comprennent :
- Réduction des besoins en câblage
- Assemblage interne simplifié
- Amélioration de l'utilisation de l'espace
- Intégration de modules plus facile
Compatible SMT pour la fabrication automatisée
La structure de terminaison SMT permet la compatibilité avec les lignes d'assemblage de PCB modernes, y compris les processus de placement automatisé et de soudage par refusion.
Cela aide les fabricants à optimiser :
- Efficacité de la production
- Cohérence de l'assemblage
- Flux de travail de fabrication de PCB
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées dans un délai de 1 jour ; les marchandises personnalisées sont livrées dans un délai de 5 à 7 jours.
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Respect strict de la norme ISO9001, IQC, OQC, IPQC, QA représentent 10% de notre département qualité. Le test CCD est appliqué à 99% des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix.
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
pour nos clients auparavant (principalement des faisceaux de fils). Concernant l'emballage personnalisé, il n'y a pas de problème pour que nous mettions votre logo ou d'autres informations sur l'emballage. Il suffit de souligner que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
