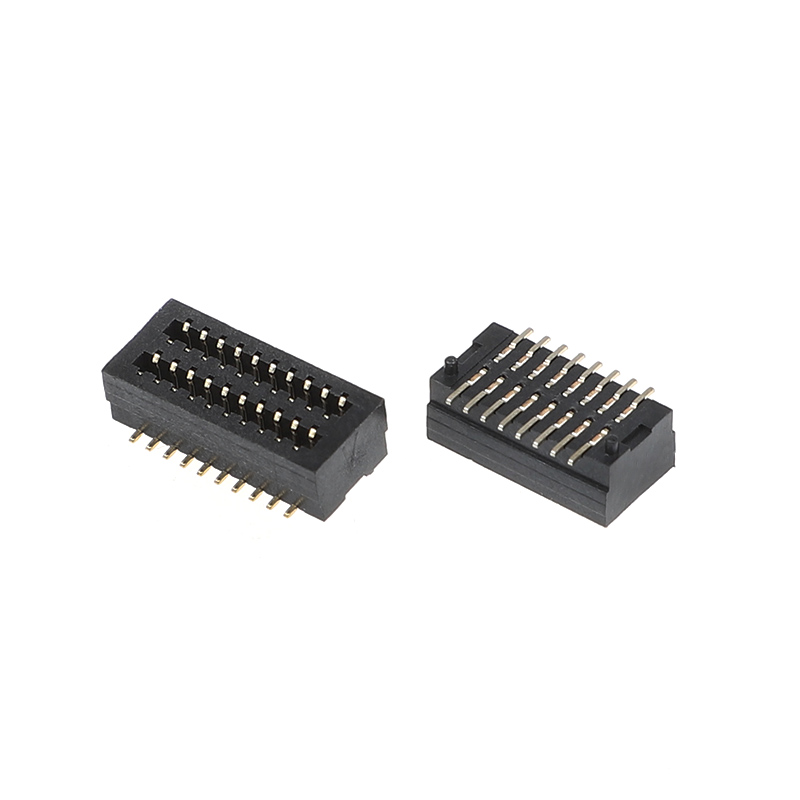

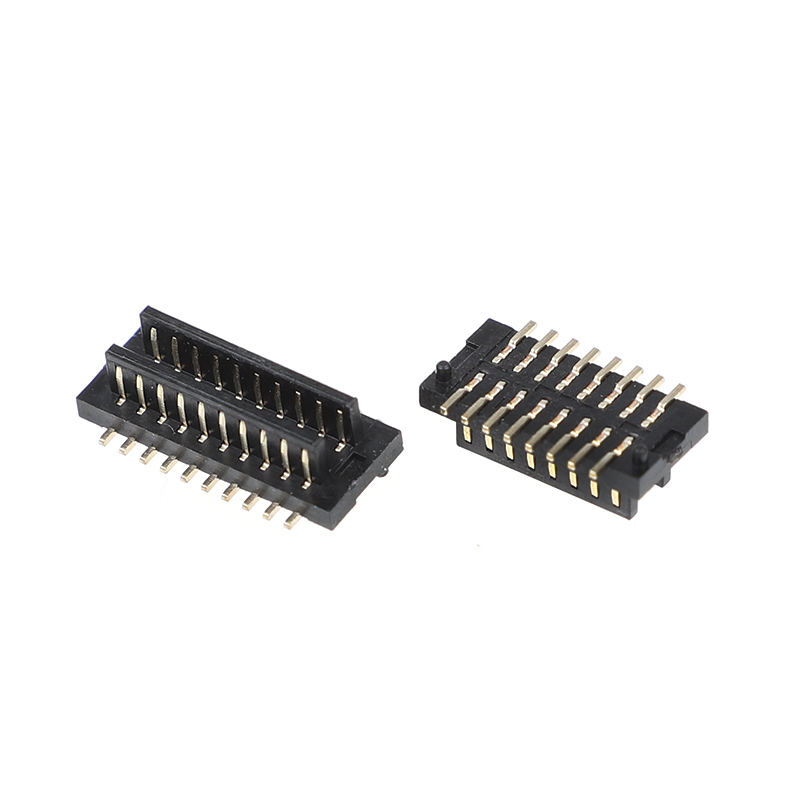

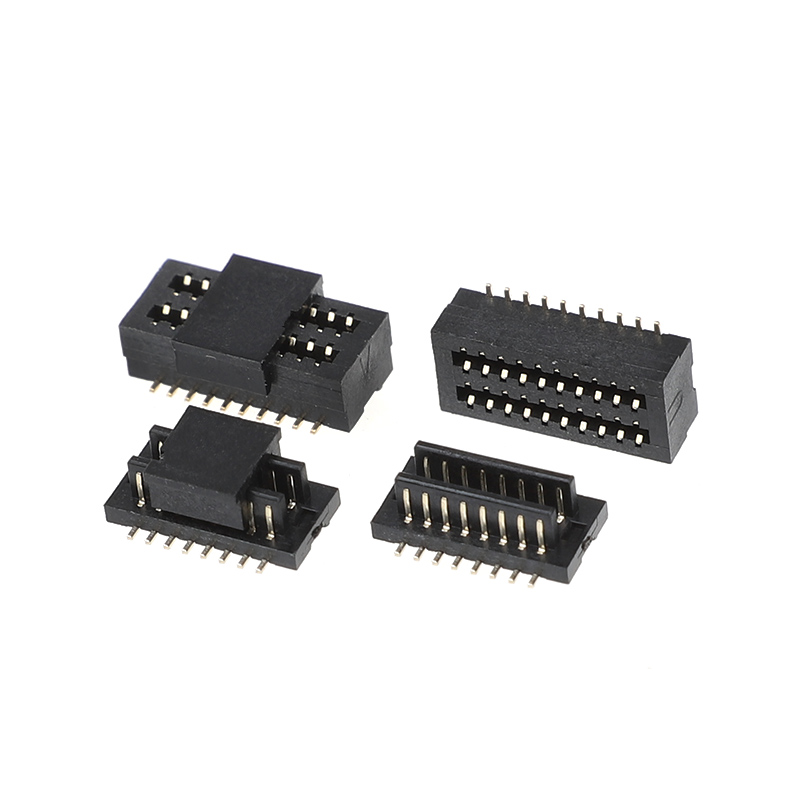

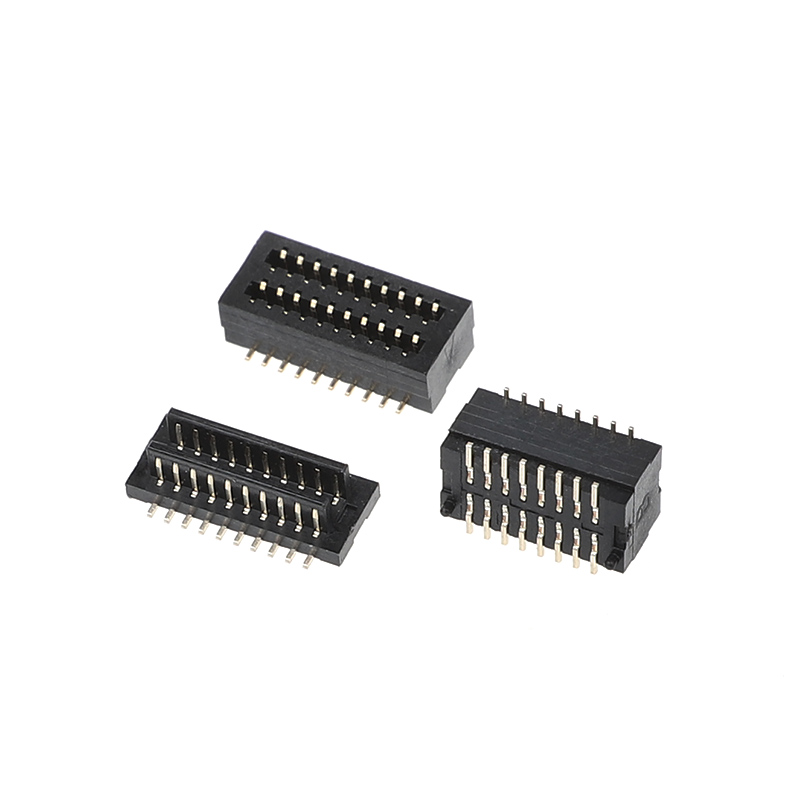

Connecteur carte à carte BTB double slot 0.8MM SMT vertical mâle et femelle, embase pour carte PCB 4.0H-8.5H
Description du produit
|
Nom du produit:
|
Femelle et mâle BTB double slot vertical pas 0.8
|
|
Pas:
|
0.8mm
|
|
Boîtier:
|
A10T UL94 V-0
|
|
Contacts:
|
Alliages de cuivre, étamage
|
|
Placage:
|
Tout étain, Tout or, Demi or étain, Placage or, Aucun
|
|
Emballage:
|
Bande et bobine, Bande et bobine avec couvercle
|
|
Échantillon:
|
Les échantillons sont gratuits, mais vous devez payer un supplément pour le fret.
|
|
Conditions commerciales:
|
EXW, FOB, CIF, CPT, etc.
|
|
Livraison:
|
Livraison des marchandises en stock sous 2 jours, livraison des marchandises personnalisées sous 5-7 jours.
|
|
MOQ:
|
La plupart des produits n'ont pas de MOQ; les petites commandes peuvent être acceptées.
|
|
Certification:
|
SGS, MSDS, CE, VDE, RoHS, REACH, CQC, TUV, ISO9001, ISO14001, IATF16949, ISO45001
|
|
Conditions de paiement:
|
T/T, PayPal, L/C, Western Union.
|
Le connecteur carte à carte est le produit de connecteur le plus puissant de tous les produits de connecteur. Il est principalement utilisé dans les systèmes d'alimentation, les réseaux de communication, la fabrication financière, les ascenseurs, l'automatisation industrielle, les équipements médicaux, les équipements de bureau, les appareils électroménagers, etc. Fabrication militaire et autres industries. Actuellement, l'espacement principal des connecteurs carte à carte est de 0.4mm 0.5mm, 0.8mm, 1.00m, 1.27mm et ainsi de suite.
Caractéristique
1. Connexion PCB verticale peu encombrante
La conception verticale SMT carte à carte permet de connecter deux cartes PCB dans une configuration empilée, ce qui convient aux produits où l'espace PCB est limité.
Applications typiques:
- Systèmes embarqués compacts
- Contrôleurs industriels
- Appareils intelligents
- Équipement électronique portable
2. Options de hauteur d'empilage flexibles
Le connecteur prend en charge plusieurs hauteurs d'accouplement:
4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
Cela permet aux ingénieurs de sélectionner un espacement de PCB approprié en fonction de la structure du boîtier et des exigences d'agencement des composants internes.
3. Compatibilité avec la fabrication SMT
La conception des contacts SMT prend en charge les processus de montage en surface automatisés, aidant à simplifier l'assemblage des PCB et à améliorer l'efficacité de la production.
Les connecteurs SMT BTB courants utilisent des options d'emballage bande et bobine pour les équipements de placement automatisés.
Conditions de paiement et de livraison
1. Délai de livraison: 3-15 jours ouvrables après confirmation de la commande et réception du paiement.
2. Conditions commerciales: FOB Shenzhen ou EXW.
3. Conditions de paiement: 100% T/T à l'avance avant la production.
4. Mode de paiement: T/T, PayPal, Western Union, ou autres méthodes.
5. Échantillons: Des échantillons sont disponibles pour vérifier la qualité et les spécifications, et ils sont gratuits pour 1-30 pièces.
6. Emballage: Intérieur: sac PE, plateau, tube, boîte, bande+bobine. Extérieur: carton d'exportation
7. Mode d'expédition: UPS, DHL, FEDEX, EMS & transport aérien & transport maritime.
Guide de sélection technique
Connecteur carte à carte pas 0.4mm
Recommandé pour:
- Électronique grand public ultra-mince
- Appareils portables
- Modules d'affichage compacts
- Électronique portable
Avantages:
- Densité de contact plus élevée
- Surface occupée par le PCB réduite
- Convient aux conceptions miniaturisées
Connecteur BTB pas 0.5mm
Recommandé pour:
- Modules de contrôle industriel
- Équipement de communication
- Appareils informatiques embarqués
- Produits électroniques intelligents
Avantages:
- Équilibre entre taille et résistance mécanique
- Options de nombre de broches flexibles
- Convient aux connexions PCB haute densité générales
Connecteur carte pas 0.8mm
Recommandé pour:
- Électronique industrielle
- Modules automobiles
- Équipement serveur et informatique
- Applications nécessitant des exigences mécaniques plus élevées
Avantages:
- Structure d'accouplement plus robuste
- Convient aux conceptions avec un plus grand nombre de broches
- Assemblage plus facile par rapport aux connecteurs à pas ultra-fins
Applications
Électronique industrielle
- Cartes de contrôle industriel
- Équipement d'automatisation
- Contrôleurs embarqués
- Instruments de mesure
Équipement de communication
- Appareils réseau
- Modules de communication
- Unités de traitement du signal
Électronique grand public
- Terminaux intelligents
- Appareils électroniques portables
- Modules d'affichage
- Systèmes embarqués
Matériel lié à l'IA et à l'informatique
Applications potentielles:
- Appareils d'informatique périphérique IA
- Contrôleurs IA embarqués
- Matériel de terminaux intelligents
- Modules informatiques compacts
Avantage
Conception compacte à pas 0.8mm pour une disposition de PCB peu encombrante
La structure à pas de 0.5mm permet d'intégrer plus de contacts de signal dans une zone de PCB limitée par rapport aux connecteurs à pas plus grands conventionnels.
Cela le rend adapté pour:
- Contrôleurs industriels compacts
- Systèmes informatiques embarqués
- Modules de communication
- Appareils électroniques intelligents
Les connecteurs BTB à pas fin sont couramment sélectionnés pour les applications nécessitant une taille de PCB réduite et une densité de composants plus élevée.
Connexion modulaire carte à carte fiable
La conception d'accouplement mâle/femelle permet une connexion directe entre deux cartes PCB, prenant en charge les architectures électroniques modulaires.
Les avantages typiques de la conception comprennent:
- Réduction des besoins en câblage
- Assemblage interne simplifié
- Amélioration de l'utilisation de l'espace
- Intégration de modules plus facile
Compatible SMT pour la fabrication automatisée
La structure de terminaison SMT permet la compatibilité avec les lignes d'assemblage de PCB modernes, y compris les processus de placement automatisé et de soudage par refusion.
Cela aide les fabricants à optimiser:
- Efficacité de la production
- Cohérence de l'assemblage
- Flux de travail de fabrication de PCB
FAQ
Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q: Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi?
R: Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35-45 jours.
Q: Pouvez-vous fournir un échantillon? Ces échantillons sont-ils gratuits?
R: Oui, nous fournissons 5-10 pièces d'échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition.
Q: Qu'en est-il de votre délai de livraison?
R: Les marchandises en stock sont livrées sous 1 jour; les marchandises personnalisées sont livrées sous 5-7 jours.
Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
R: Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q: Qu'en est-il du contrôle qualité de votre entreprise?
R: Respect strict de la norme ISO9001, IQC, OQC, IPQC, QA représentent 10% de notre département qualité. Le test CCD est appliqué à 99% des applications de produits de notre entreprise.
Q: J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix?
R: Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent constamment en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donnerons une liste de spécifications et de prix.
Q: Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant les emballages personnalisés, il n'y a pas de problème pour que nous mettions votre logo ou d'autres informations sur l'emballage. Il suffit de souligner que cela entraînera des coûts supplémentaires.
Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
