Cage SFP+ 2x5 avec tuyau lumineux, réceptacle à angle droit avec connecteur intégré,Cage d'entrée/sortie écranée EMI empilée à l'aide d'un rack connecteur SFP press-fit à 200 positions pour le circuit imprimé de commutateur et serveur 10G/25G
Définition
Le SFP+ Cage 2x5 avec Light Pipe est un système complet d'interconnexion I/O échangeable à chaud: une cage métallique empilée + un réceptacle à trous à angle droit de 200 positions + deux tuyaux lumineux intégrés,d'une longueur maximale de 100 mmIl accepte les émetteurs-récepteurs SFP, SFP+ et SFP28, les câbles DAC et AOC, et est monté sur le PCB hôte via des broches compatibles press-fit ′′ sans soudure à l'onde, sans câblage manuel.
Conçus pour les équipements de rack-mount à haute densité de port (interrupteurs ToR 1U/2U, serveurs blade, boîtes fronthaul 5G, appareils de pare-feu),la pile verticale 2x5 fournit dix voies 10G/25G tout en occupant à peu près la largeur du panneau avant d'une cage 1x4Les tuyaux lumineux intégrés apportent des LED d'état à la face; la cage en métal complète avec joints à ressort contient EMI et protège l'intégrité du signal à 10G NRZ et 25G PAM4
|
Paramètre
|
Spécification
|
|
Type de pièce
|
Assemblage de cage SFP+ avec réceptacle intégré (Ganged 2x5)
|
|
Facteur de forme
|
SFP / SFP+ / SFP28 rétrocompatible
|
|

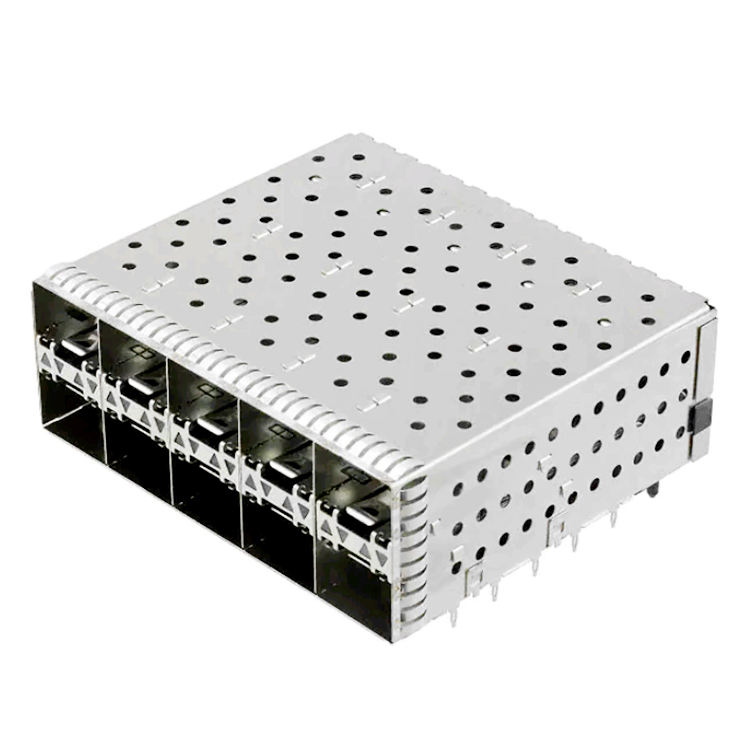

Matrice de port
|
2 x 5 (10 ports au total, empilés)
|
|
Les postes
|
200 (20 × 10)
|
|
Le tonnerre
|
0.8 mm
|
|
Montage
|
À travers le trou, à angle droit
|
|
Résolution
|
Press-Fit (poignée conforme, Ø0,64 mm) / queue SMT facultative
|
|
Contact avec le récipient
|
Bronze phosphoreux, éclair d'or sur nickel (30 μ" min sur la zone d'accouplement)
|
|
Matériau de cage
|
Alliage de cuivre/argent nickel, plaqué au nickel
|
|

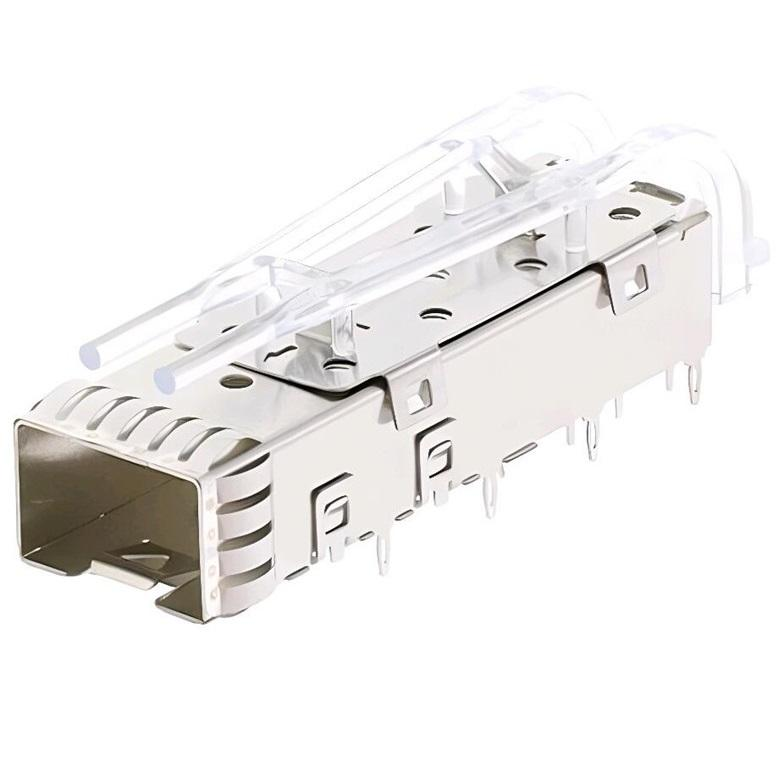

Pipe lumineuse
|
PMMA / PC clair, configuration intérieure + extérieure, 2 canaux LED par port
|
|
Caractéristique EMI
|
Des doigts de ressort (en haut/à gauche/à droite/en bas), joints en élastomère en option
|
|
Guide du conseil
|
Oui (points de polarisation intégrés)
|
|
Taux de données
|
1Pour les appareils de traitement des déchets électroniques:
|
|
Notation actuelle
|
0.5 A par contact
|
|
Résistance au contact
|
≤ 70 mΩ
|
|
Résistance à l'isolation
|
≥ 1000 MΩ
|
|
Résistez à la tension
|
Période de pointe de 300 V AC / 750 V AC
|
|
Cycles d'accouplement
|
≥ 100 (insertion/extraction du module)
|
|
Force d'insertion (module)
|
≤ 40 N
|
|
Force d'extraction (module)
|
≤ 11,5 N
|
|
Temps de fonctionnement.
|
-55 °C à +85 °C (certaines constructions atteignent +105 °C)
|
|
Température de stockage.
|
-55 °C à +105 °C
|
|
Nombre de flammes
|
La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
|
|
Conformité
|
Le produit doit être présenté sous forme d'un certificat d'approvisionnement.0, REACH
|
|
J'ai un arbitre croisé.
|
Les États membres doivent fournir aux autorités compétentes les informations suivantes:
|
|
Quantité de produit
|
500 pièces
|
|
Temps d'échantillonnage
|
7 jours ouvrables
|
|
Temps de réalisation de la masse
|
3 à 4 semaines
|
|
Emballage
|
Plateau (anti-statique), tube en option
|
5 points de vente clés
-
Pipe de lumière double intégrée (interne + externe)¢ canaux Lien/ACT/Velocité des signaux LED du PCB à la lunette avant pour les 10 ports; pas de support LED séparé, pas de retouche de panneau.
-
À travers le trouL' angle droit + le press-fit- un récipient de 200 broches (20×10) avec des queues adaptées à la presse etsortie à angle droit; assemblage sans soudure, compatible avec le procédé de reflux SMT standard + presse.
-
2x5 Cage en forme de rack empilée10 ports SFP+ dans un ensemble de cage à gangs, pile verticale économise 50% de largeur du panneau avant par rapport à 1x10 linéaire; guides de carte intégrés pour l'accouplement aveugle.
-
Équipement de protection contre les courants électromagnétiques¢ Cage nickel-argent/alliage de cuivre avec des ressorts en béryllium- cuivre sur le dessus/les côtés/le bas, ≥ 60 dB @ 1 ‰ 10 GHz, conforme à la FCC/CE pour les 10G/25G NRZ et PAM4.
-
Traversez de pin à pin vers TE / MolexLe modèle et la mécanique du terrain correspondent à TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; zéro re-spin de PCB pour les anciennes conceptions.
Pourquoi 2x5 empilés à la rack-style?
|
La mise en page
|
Les ports
|
Largeur avant
|
Cas d' utilisation
|
|
1x10 linéaire
|
10
|
~ 140 mm
|
Large plaque faciale, héritage
|
|
2x5 empilés.
|
10Je suis désolée.
|
~ 71,5 mmJe suis désolée.
|
1U/2U commutateur de rack, NIC denseJe suis désolée.
|
|
1x4 + 1x6
|
10
|
~ 140 mm
|
Panneaux à vitesse mixte
|
|
Option
|
Choix à votre disposition
|
|
Matrice de port
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x5/ 2x6 / 2x8
|
|
Pipe de lumière
|
Aucun / Externe uniquement / Intérieure uniquement / Intérieure+Externe (par défaut)
|
|
Résolution
|
Pré-ajustement (par défaut) / queue de soudure SMT / mélangée
|
|
Finition en cage
|
Ni plaqué / Sn plaqué / Noir oxydé
|
|
RTE
|
Seul le doigt de ressort / + joints élastomères / + mousse conductrice
|
|

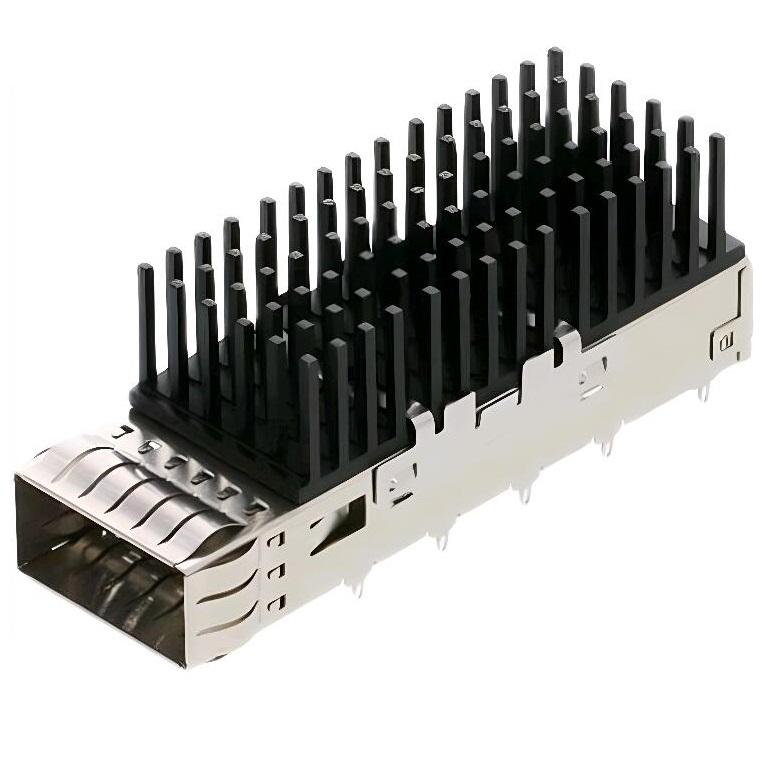

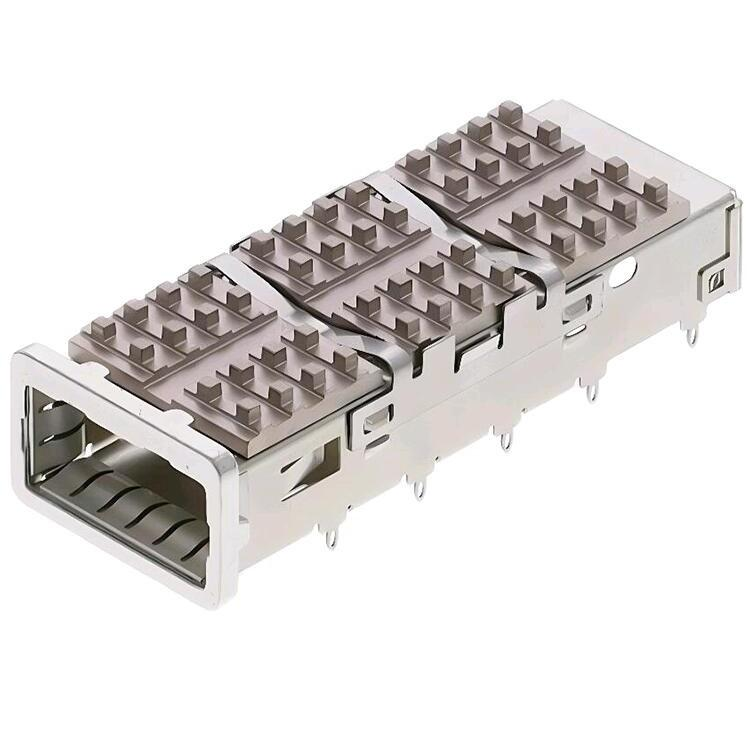

Disque à chaleur
|
Aucun (par défaut) / dissipateur de chaleur supérieur / nageoires latérales
|
|
Plaquage de contact
|
Le flash d'or / 15 μ" / 30 μ" / 50 μ"
|
|
Le logo
|
Marquage au laser sur le dessus de la cage (application de la norme MOQ)
|
