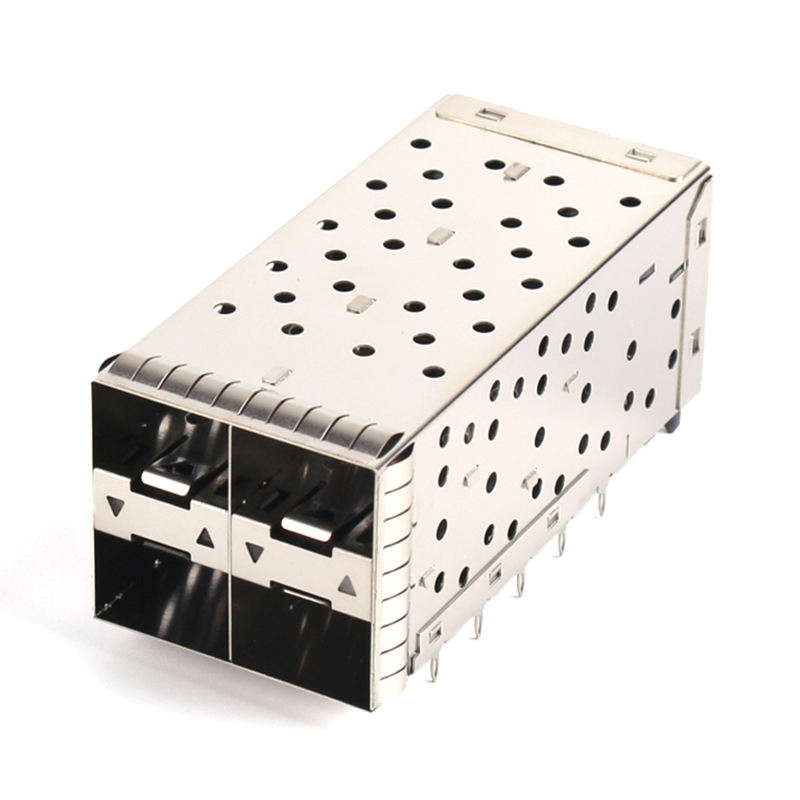

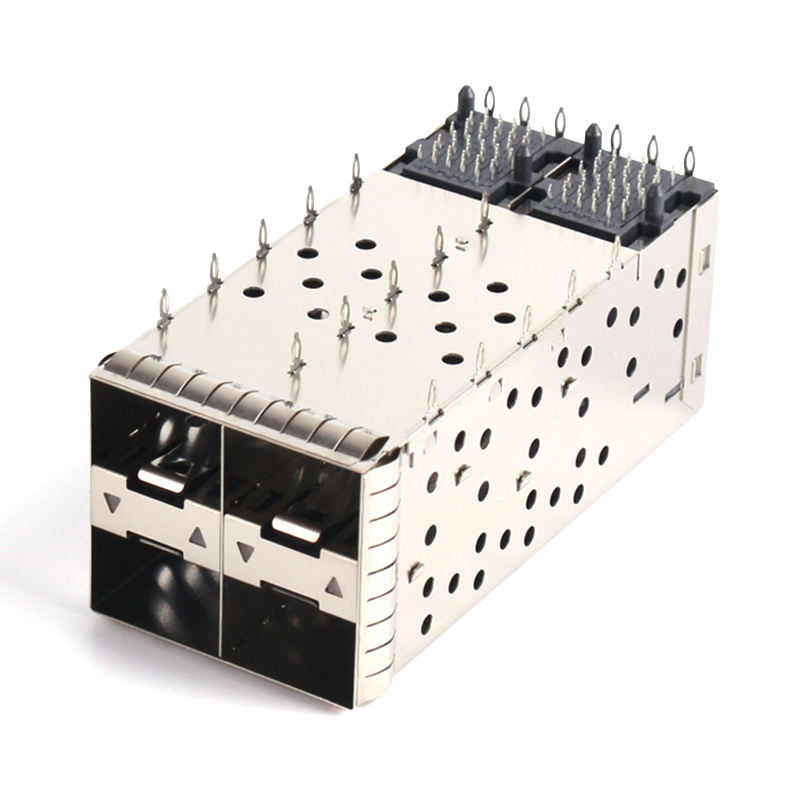

Cage SFP+ en forme de rack empilée 2x2 protégée par EMI métallique avec connecteur d'entrée/sortie de fibres optiques de terminaison press-fit

Type de produit

Cage SFP+ 2×2 (sans tuyau lumineux) + réceptacle intégré

Appui au facteur de forme

SFP (1G) / SFP+ (10G) / SFP28 (25G) rétrocompatible

Configuration du port

2×2 empilés (4 ports au total)

Positions par port

20 (au total 80 contacts dans 4 ports)

Le tonnerre

0.8 mm

Mode de montage

Par le trou, à angle droit

Résolution

La valeur de l'indicateur doit être supérieure ou égale à la valeur de l'indicateur.

Matériau de contact du récipient

Bronze phosphoré, éclair d'or sur nickel (30 μ" en option)

Matériau de coquille de cage

Alliage de cuivre/nickel-argent, plaqué au nickel

Pipe lumineuse

Aucune(mur de cage solide, intégrité maximale de l'EMI)

Équipement de protection contre les courants de change

Des doigts de ressort en cuivre-béryllium à périmètre complet (en haut / à gauche / à droite / en bas)

Taux de données

1.25 Gbps 10.3125 Gbps (prend en charge les modules SFP28 25,78 Gbps)

Notation actuelle

0.5 A par contact

Résistance au contact

≤ 70 mΩ

Résistance à l'isolation

≥ 1000 MΩ

Résistez à la tension

300 V courant alternatif

Cycles d'accouplement

≥ 100 insertions (module par échange à chaud)

Température de fonctionnement

-40 °C à +85 °C

Nombre de flammes

La valeur maximale de l'échantillon doit être égale ou supérieure à:

Normes de conformité

Le produit doit être présenté sous forme d'un certificat d'approvisionnement.0, REACH

Modules compatibles

Transcepteurs optiques (SFP/SFP+/SFP28), DAC, AOC

Quantité de produit

500 pièces

Temps d'échantillonnage

7 jours ouvrables

Temps de production en série

3 à 4 semaines

Emballage

Plateau/tube antistatique, sac barrière à l'humidité facultatif

Référence croisée

TE 1567788-x / Amphénol SF-SFP+-2x2 / série Molex 74737

Conceptions critiques pour l'IME

Le tuyau lumineux en plastique crée une ouverture → risque de fuite RF

Paroi en métal massif → ouverture nulle → blindage maximal

Le volume élevé est sensible aux coûts

Coût supplémentaire des composants + étape d'assemblage

Moins de pièces, moins d'opérations de placement, BOM inférieur

L'état de la LED n'est pas nécessaire sur la face

Caractéristique perdue

Panneau avant propre, état géré par logiciel/télécommande

Environnements industriels difficiles

Les tuyaux légers jaunissent, se fissurent, rassemblent de la poussière

Aucun composant optique en plastique à dégrader

Commutateurs 1U ultra-dense

Le tuyau léger ajoute de la profondeur et de la complexité de l'empilement

Profil de l'axe Z plus court, empilage mécanique plus simple

Matrice de port

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (ce modèle) / 2×4 / 2×5 / 2×6 / 2×8

Résolution

Pré-ajustement (par défaut) / queue de soudure SMT / mixte

Finition de cage

Niquelé (par défaut) / étainé / noir oxydé

Amélioration de l'IME

Seuls les ressorts (par défaut) / + joint d'élastomère conducteur / + bande de mousse conducteur

Disque à chaleur

Aucun (par défaut) / dissipateur de chaleur en aluminium monté en haut / dissipateur de chaleur à nageoires latérales

Plaquage par contact

Le flash d'or (par défaut) / 15 μ" / 30 μ" / 50 μ"

Couleur du boîtier du récipient

Noir (par défaut) / personnalisé (MOQ applicable)

Marque

Marquage au laser sur la surface supérieure de la cage (application de la QMO)
