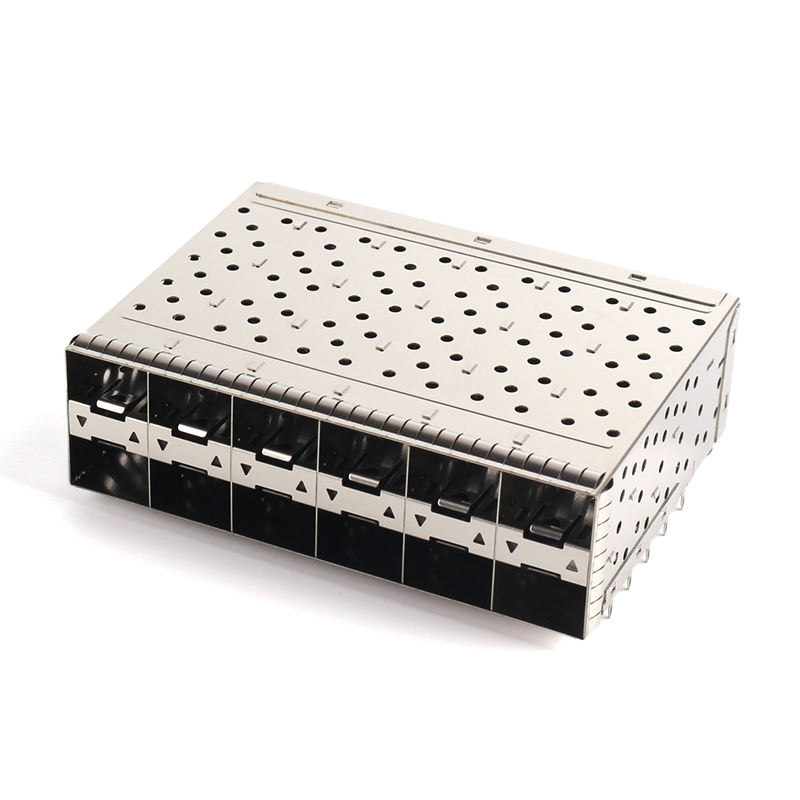

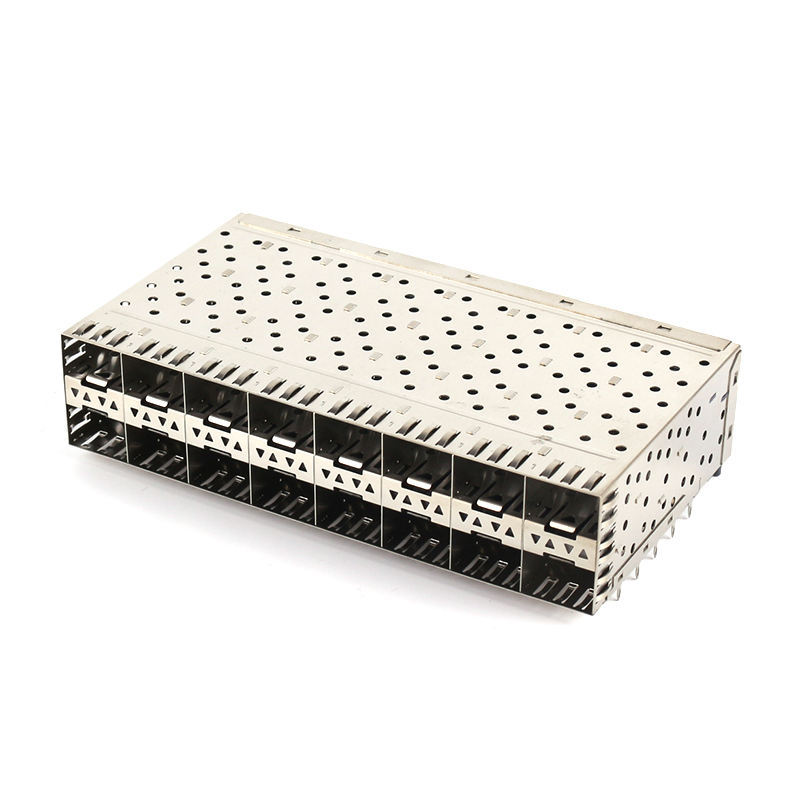

Assemblage de cage SFP28 / SFP+ 2x6 avec guide de lumière externe, réceptacle à 240 positions à insertion forcée, 30 µ" d'or sur la zone de contact – Connecteur d'E/S empilé blindé EMI pour commutateur 25G/10G, équipement NIC et 5G
Description du produit
|
Paramètre
|
Spécification
|
|
Type de pièce
|
Assemblage de cage SFP+ / SFP28 avec réceptacle intégré (2x6 empilé)
|
|
Facteur de forme
|
Compatible avec SFP / SFP+ / SFP28
|
|
Matrice de ports
|
2 x 6 (12 ports au total)
|
|
Positions
|
240 (20 x 12)
|
|
Pas
|
0,8 mm (0,032 po)
|
|
Montage
|
Traversant, équerre
|
|
Terminaison
|
Broche conforme à insertion forcée (Ø0,64 mm, queue de 3,0 mm) / SMT en option
|
|
Matériau du contact
|
Bronze phosphoreux/alliage de cuivre
|
|
Placage de contact
|
Minimum 30 µ" (0,76 µm) d'or sur la zone de connexion, sur PdNi/Ni ; étain sur la queue d'insertion forcée
|
|
Matériau de la cage
|
Argent nickel (alliage de cuivre), nickelé
|
|
Guide de lumière
|
Type externe uniquement (PMMA/PC), 2 à 3 canaux LED par port
|
|
Caractéristique EMI
|
Doigts à ressort externes + internes en cuivre-béryllium, joint élastomère en option
|
|
Débit de données
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28 PAM4)
|
|
Courant nominal
|
0,5 A/contact
|
|
Résistance de contact
|
≤ 70 mΩ
|
|
Résistance d'isolement
|
≥ 1000 MΩ @ 500 V CC
|
|
Tension de tenue
|
300 V CA / 750 V crête
|
|
Cycles d'accouplement
|
≥ 100 (insertion de module)
|
|
Force d'insertion (module)
|
≤ 40 N
|
|
Force d'extraction (module)
|
≤ 11,5 N
|
|
Temp. de fonctionnement
|
-55 °C à +105 °C (certaines configurations -40~+85 °C)
|
|
Indice de inflammabilité du boîtier
|
UL 94 V-0 (LCP)
|
|
Conforme
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Référence croisée
|
TE 2007562-7 / 2007567-5 / 1-2007562-7 ; Prosper SFPP026PC30
|
|
Dimensions typiques
|
L 63,25 × L 86,0 × H 25,4 mm (réf. industrie 2x6)
|
|
MOQ
|
500 pièces
|
|
Délai d'échantillon
|
5 à 7 jours ouvrables
|
|
Délai de production de masse
|
3 à 4 semaines
|
|
Emballage
|
Plateau rigide antistatique
|
5 points de vente clés
1, Guide de lumière externe uniquement – Façade propre, perte d'ouverture interne nulle.
2, Minimum 30 µ" d'or sur la zone de connexion.
3, Réceptacle à insertion forcée à 240 positions (20x12).
4, Cage empilée 2x6 style rack = 12 ports en hauteur Z compacte.
5, Ressorts EMI sur tout le périmètre + cage en argent nickel.
Scénarios d'application
Commutateurs 25G ToR de centre de données (48 ports = 4x cages 2x6)
Commutateurs d'accès SFP28 d'entreprise et cartes de ligne de châssis
Cartes NIC 25G/10G de serveur (cartes adaptatrices multi-ports)
Cartes de transport fronthaul 5G DU/CU (CPRI/eCPRI)
Pare-feu montés en rack, IPS/IDS, équilibreurs de charge
Commutateurs Ethernet industriels (rack DIN/19") nécessitant un état LED + marge EMI.
|
Marque
|
P/N équivalent
|
|
TE Connectivity
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
Série 2x6 SFP+ externe-LP à insertion forcée (sur demande)
|
Qualité et fiabilité
Test de continuité à 100 % et de force d'insertion à insertion forcée par lot
Vérification dimensionnelle CMM de la cage (±0,05 mm)
Résistance de contact et test d'isolement selon IEC 60512
Cyclage thermique -55↔+105 °C, 500 cycles
Blindage EMI vérifié en cellule GTEM (≥60 dB @ 1–10 GHz)
Documentation ISO 9001 / RoHS / REACH à l'expédition.
|
Option
|
Choix
|
|
Matrice de ports
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / 2x6 / 2x8
|
|
Guide de lumière
|
Aucun / Externe uniquement (par défaut) / Interne+Externe / Interne uniquement
|
|
Épaisseur d'or
|
Flash 15 µ" / 30 µ" (par défaut) / 50 µ"
|
|
Terminaison
|
Insertion forcée (par défaut) / Queue SMT / mixte
|
|
Finition de la cage
|
Nickelé (par défaut) / Étamé / Oxyde noir
|
|
EMI
|
Doigt à ressort uniquement / + joint élastomère / + mousse conductrice
|
|
Dissipateur thermique
|
Aucun / dissipateur supérieur/ailettes latérales
|
|
Logo
|
Marquage laser sur le dessus de la cage (MOQ applicable)
|
Processus personnalisé (Réutiliser votre organigramme)
Collecte des exigences – paramètres, environnement, quantité, délai
Évaluation technique et devis – l'ingénieur vérifie l'ajustement et le débit
Examen du dessin 3D et confirmation client – STEP/IGES/PDF
Développement de moules / Fabrication de prototypes – outillage de cage + échantillons
Test de fiabilité des échantillons et approbation client – insertion, EMI, thermique, SI 25G
Production de masse – AOI en ligne + surveillance de l'insertion forcée
Contrôle qualité final et expédition – inspection à 100 %, emballage en plateau rigide, DHL/mer/air
FAQ
Q : Dans quel délai pouvons-nous recevoir le devis ?
R : Si les spécifications sont confirmées, notre devis peut être fourni dans les 24 heures.
Q : Pouvez-vous fournir des échantillons pour évaluation ?
R : Oui, des échantillons peuvent vous être envoyés pour évaluation.
Q : Quel est le délai de traitement et d'expédition d'une commande ?
R : Lorsque les articles sont en stock, nous les expédions généralement dans les 3 à 7 jours ouvrables suivant la réception
d'une commande.
Q : Quel est votre terme commercial ?
R : FOB, FCA, CFR, CIF, EXW, DDU sont disponibles. Nous pouvons également vous aider à choisir la méthode
d'expédition la plus favorable et la plus efficace.
Q : Quelles sont les conditions de paiement ?
R : Prend en charge la commande d'assurance commerciale Alibaba en ligne, T/T,
PayPal, etc.
Q : Quelle est la période de garantie ?
R : Le produit est livré avec une garantie limitée de 1 an.
Q : Pouvez-vous fournir un service OEM et ODM ?
R : Oui, notre équipe professionnelle de R&D vous aidera à concrétiser vos idées.
