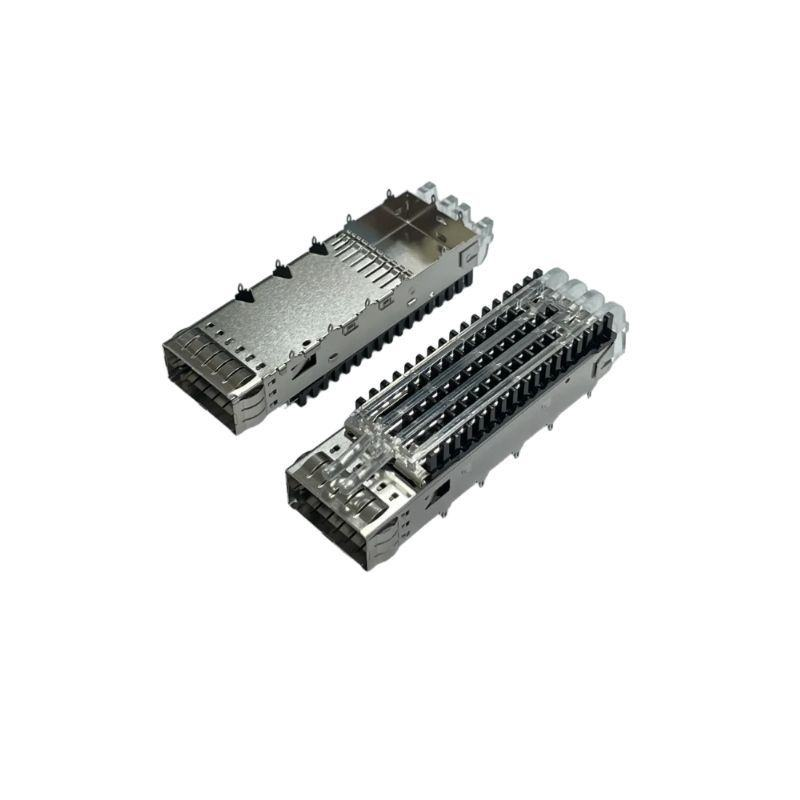

Cage blindée EMI avec dissipateur thermique optionnel | Transmission de signal 1G / 10G / 25G / 100GCompatible avec les émetteurs-récepteurs fibre optique SFP, SFP+, QSFP28, XFP, CFP
Description du produit
Nos assemblages de cages haute vitesse série SFP et QSFP servent de réceptacle côté PCB pour les émetteurs-récepteurs fibre optique et les câbles DAC. Équipées d'une structure de blindage EMI complète à 360° et d'un dissipateur thermique à clipser en option, ces connecteurs enfichables prennent en charge la transmission de signaux haute vitesse 1G, 10G, 25G, 100G. Largement disponibles en configurations mono-port 1x1 et multi-ports empilés 1xN. Entièrement conformes aux normes industrielles SFF MSA, parfaitement déployées dans l'infrastructure de télécommunication 5G, les commutateurs d'entreprise, les serveurs, le stockage de centre de données et le matériel de communication industrielle.Présentation de la série de produitsSérie
Débit pris en charge
| Spécification standard |
Configuration de port courante |
Application typique |
Mise à niveau optionnelle |
Cage SFP |
Jusqu'à 1 Gbps |
| SFF-8074i |
1×1, 1×N, empilé 2×1 |
Réseau hérité, contrôle industriel |
Ressort EMI, guide de lumière |
Cage SFP+ |
Jusqu'à 10 Gbps |
| SFF-8431 |
1×1, empilé 2×1 |
Commutateur d'entreprise, fronthaul 5G |
Blindage EMI + Dissipateur thermique |
Cage SFP28 |
Jusqu'à 25 Gbps |
| SFF-8432 |
1×1 / 2×1 empilé |
Station de base 5G, serveur périphérique |
Ailette thermique améliorée |
Cage QSFP28 |
Jusqu'à 100 Gbps (4×25G) |
| SFF-8665 |
1×1, 1×4 groupé, double empilement |
Commutateur ToR de centre de données, stockage |
Cage EMI complète + Dissipateur thermique |
Cage XFP / CFP |
10G~100G longue portée |
| XFP MSA / CFP MSA |
1×1 |
Réseau dorsal de télécommunication, équipement DWDM |
Blindage EMI robuste |
Remarque : Tous les modèles prennent en charge la terminaison par queue de soudure SMT ou par Press-Fit ; disposition des ports empilés personnalisée disponible sur demande. |
Spécification des matériaux et de la construction |
Boîtier de la cageMatériau : Acier laminé à froid / Acier inoxydable SUSTraitement de surface : Placage nickel mat, anti-corrosion stable, résistance à l'oxydation
Doigts à ressort EMI
Matériau : Cuivre au béryllium / Bronze phosphoreux
- Placage : Nickel / placage or sélectif
- Performance : Contact continu à 360°, élimination des fuites EMI à haute fréquence (>12,5 GHz)

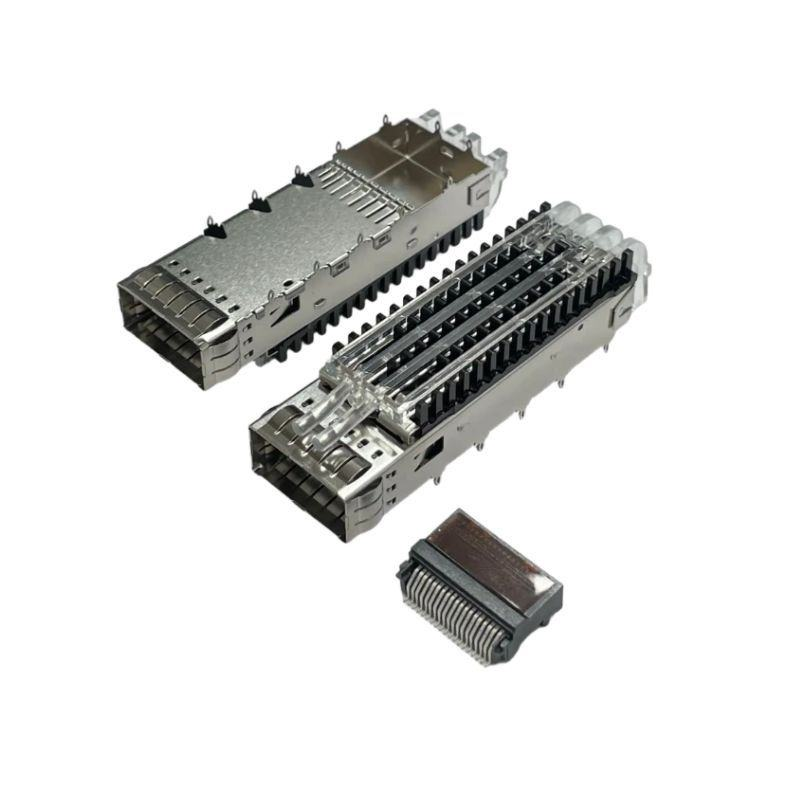

Connecteur réceptacle interne
- Isolant : Thermoplastique LCP haute température
- Borne de contact : Alliage de cuivre ; placage or de la zone de contact (15~30 µ" Au)
- Dissipateur thermique optionnel
Matériau : Extrusion d'alliage d'aluminium
- Structure : Conception à clipser, contact thermique direct avec l'émetteur-récepteur optique
- Environnement d'exploitation
Température de fonctionnement : -40℃ ~ +85℃ (Qualité industrielle) / 0℃ ~ +70℃ (Qualité commerciale)
- Humidité : 5%~95% HR, sans condensation
- Durabilité : ≥1000 cycles d'accouplement
Conformité : RoHS, REACH
- Avantages concurrentiels clésSuppression EMI optimisée pour les signaux haute vitesse
- Les doigts à ressort BeCu enveloppants assurent un blindage à 360°. Réprime efficacement la diaphonie et les fuites électromagnétiques lors du fonctionnement à haute vitesse 10G/25G/100G, aidant votre équipement à passer les tests CEM CE/FCC. De nombreux concurrents à bas prix n'adoptent qu'une conception à ressort partielle et risquent des échecs EMI.
- Double solution thermique : Cage standard et version avec dissipateur thermique
- Nous fournissons des cages ventilées nues et des cages pré-assemblées avec un dissipateur thermique en aluminium. Le modèle avec dissipateur thermique réduit efficacement la température de fonctionnement de l'émetteur-récepteur, évitant l'étranglement thermique pour les modules optiques de haute puissance, essentiel pour un fonctionnement stable à long terme dans les stations de base 5G et les racks de centres de données denses.

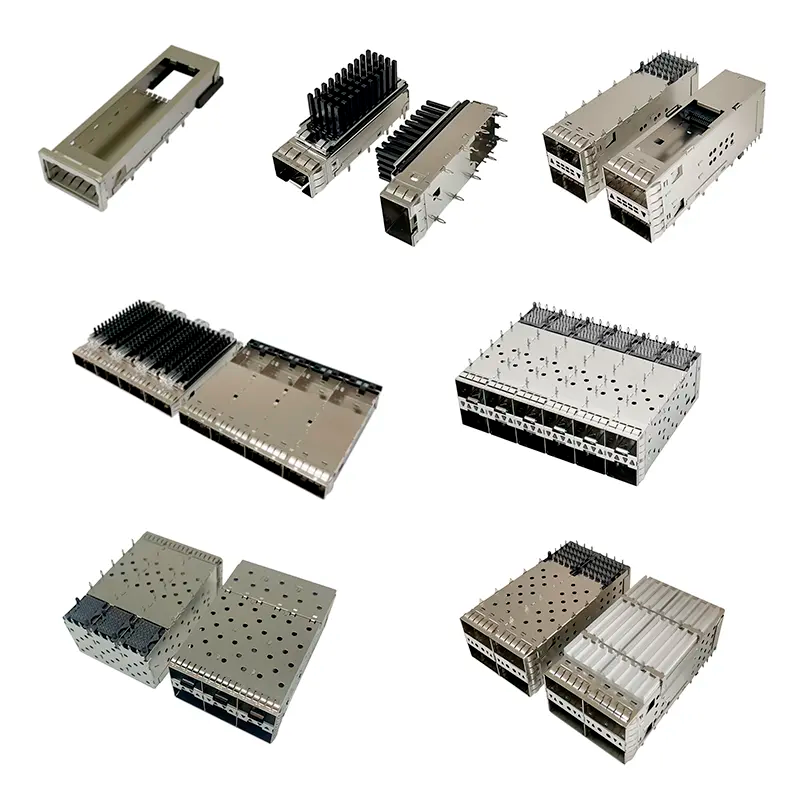

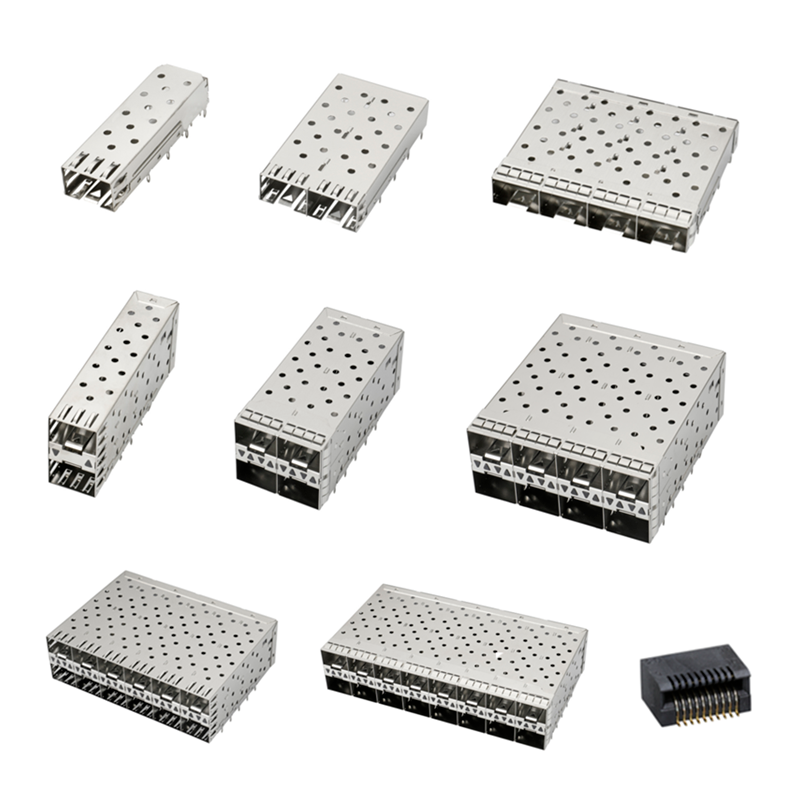

Options riches de disposition des ports (1×1 / 1×N / empilé verticalement)
En stock pour les ports uniques 1×1, les ports groupés multiples 1×4 et les structures empilées dos à dos 2×1. Prend en charge l'orientation basse consommation LP / droite/angle droit, correspondant aux différentes exigences de conception de châssis de commutateurs et de serveurs 1U/2U.
Contrôle dimensionnel strict selon la norme MSA et interopérabilité
Toutes les cages suivent les dessins mécaniques officiels SFF MSA. L'estampage de précision et le contrôle des moules garantissent l'interchangeabilité avec les émetteurs-récepteurs optiques des marques grand public, sans problèmes d'insertion bloquée ou de mauvais contact.
Support de personnalisation tout-en-un
Guide de lumière, volet, dissipateur thermique personnalisé, empreinte PCB spéciale et disposition des ressorts EMI révisée sont acceptables. Nous pouvons fournir des fichiers STEP 3D et une fiche technique détaillée pour votre équipe de conception matérielle.
Approvisionnement direct d'usine et cohérence des lots stable
Atelier d'estampage, de moulage et d'assemblage propriétaire. Norme d'inspection IPC-A-610 stricte. Évitez la qualité instable des sociétés de négoce ; prend en charge les essais d'échantillons de petite taille et les commandes en gros volume.
Deux options de terminaison disponibles
Queue de soudure SMT pour les projets généraux ; broche conforme Press-fit pour PCB multicouches, éliminant les dommages thermiques par refusion sur la carte mère.
Secteurs d'application cibles
1. Infrastructure de télécommunication 5G
Station de base 5G RU/DU, équipement de transmission fronthaul et backhaul, réseau de transport optique (OTN)
2. Centre de données et Cloud Computing
Commutateurs Top-of-Rack (ToR), routeurs centraux, serveurs de stockage, cartes hôtes de câbles optiques DAC/AOC
3. Matériel de réseau d'entreprise
Commutateurs LAN Gigabit / 10G / 25G, passerelle de sécurité, commutateurs réseau industriels
4. Communication industrielle et Edge Computing
Commutateurs de contrôle industriel, équipement de vidéosurveillance, passerelle IA périphérique
5. Test et mesure / Équipement médical
Instruments de test de signaux haute vitesse, dispositifs de diagnostic de communication optique haute fiabilité
Guide de sélection
Avant de passer commande, veuillez confirmer les spécifications ci-dessous pour éviter toute inadéquation :
1. Facteur de forme : SFP / SFP+ / SFP28 / QSFP28 / XFP / CFP
2. Disposition des ports : port unique 1×1, groupé 1×N ou empilé 2×1
3. Demande thermique : avec ou sans dissipateur thermique
4. Type de terminaison : queue de soudure SMT ou broche conforme Press-fit
5. Orientation : traversant droit ou angle droit (R/A)
6. Exigences supplémentaires : obturateur EMI, guide de lumière, version température industrielle étendue
Envoyez vos exigences techniques ou votre dessin de PCB à notre équipe d'ingénierie. Nous fournissons des fiches techniques gratuites, des dessins 3D et un support d'échantillons dans les 24 heures. Les conceptions personnalisées sont les bienvenues pour les projets ODM.
