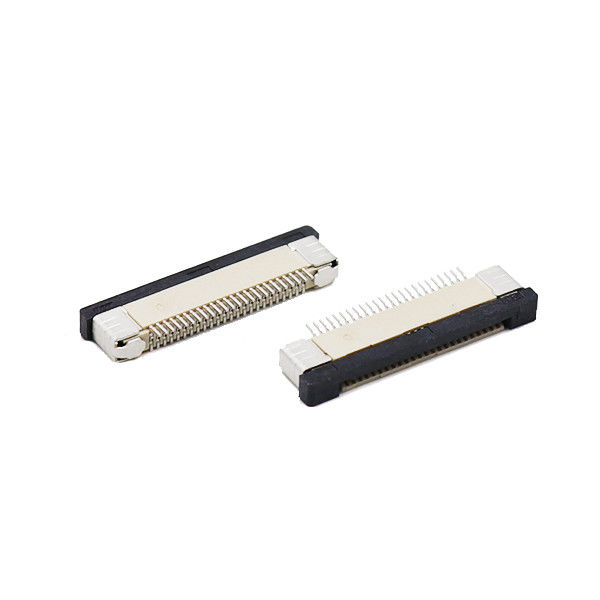

Name: 40 connecteur de ÉÉpinglergler FPC lancement H2.0/2.5/3.0mm SMT Fléchir Câble Connecteur plat de 0,5 millimètres
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1T1-00 ** - C
Price: 4.01 USD
Availability: InStock

À la maison > Produits > Connecteur de FFC FPC >

40 connecteur de ÉÉpinglergler FPC lancement H2.0/2.5/3.0mm SMT Fléchir Câble Connecteur plat de 0,5 millimètres

40 ÉÉpinglergler Fpc Connecteur lancement de 0

5 millimètres

Connecteur de SMT FPC lancement de 0

Lieu d'origine:

Guangdong, Chine

Nom de marque:

XTKCONN

Certification:

CE,SGS,ROHS,ISO9001

Numéro de modèle:

FPC ** - T1T1-00 ** - C

Nous contacter

Demandez un devis

40 connecteur de ÉÉpinglergler FPC lancement H2.0/2.5/3.0mm SMT Fléchir Câble Connecteur plat de 0,5 millimètres

Détails du produit

Pas:

0,5 mm

Hauteur:

2.0

Matériel:

PCL

Placage:

Étamé

Matériau du terminal:

Laiton

Taper:

Verrouillage

Mettre en évidence:

40 ÉÉpinglergler Fpc Connecteur lancement de 0

5 millimètres

Connecteur de SMT FPC lancement de 0

Conditions de paiement et d'expédition

Quantité de commande min

500pcs

Prix

Negotiable price

Détails d'emballage

emballage sous vide, boîtes dans le carton

Délai de livraison

5-7 jours

Conditions de paiement

LC, T/T, Payyal

Capacité d'approvisionnement

PCs 4KK

Produits connexes

Connecteur FPC/FFC Hauteur 4,65 mm Pas 0,5 mm 0,8 A 200 V CA/CC -40 °C~80 °C Connecteurs PCB

Obtenez le meilleur prix

0.5mm FPC connecteur 5.4H FFC connecteurs de fil câble plat pour écran tactile

Obtenez le meilleur prix

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H Connecteur FFC/FPC

Obtenez le meilleur prix

Connecteurs PCB pour câble FPC FFC, prise de connecteur plat à clapet 5,2H, pied positif vertical 60 broches, pas de 0,5 mm

Obtenez le meilleur prix

Nous contacter

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contactez-nous maintenant

Description du produit

Connecteur FFC/FPC 0,5 mm Espace FPC H=2,0 2,5 3,0 série de curseurs SMT

Points forts du produit

0.5 mm d'écartement fin, position 40, montage à la surface SMT, 3 options de hauteur d'empilement: 2,0 mm / 2,5 mm / 3,0 mm, une famille de pièces couvre plusieurs exigences en matière de hauteur du boîtier
Conception de l'actionneur à verrouillage ZIF, faible force d'insertion, rétroaction claire en cliquant pour empêcher une défaillance des sièges FPC incomplets et des intermittents de champ
Terminals en bronze-phosphore avec plaque dorée sélective, performances de contact stables pour la transmission de signaux par l'affichage parallèle LVDS, MIPI-DSI, RGB
Casque LCP à haute température, entièrement compatible avec la soudure à reflux sans plomb; emballage en bande sur rouleau en relief pour la production de masse SMT à grande vitesse
Le contact haut / contact bas est optionnel; prend en charge les câbles flexibles plats FPC / FFC standard d'une épaisseur de 0,3 mm.
Conformité RoHS‐2.0 et REACH; stricte cohérence par lot, support d'échantillonnage, modification personnalisée disponible pour les projets OEM

Définition

Le tonnerre	0.5 mm
Taille	2.0 mm	4-60 épingles disponibles
	3.0 mm	36-40-45-50-54-55-60 épingle disponible
Type de montage	Le nombre d'heures de travail
Localisation du contact	Contact unilatéral
Le type	Blocage par glissement
Notation actuelle	0.5A/Pin Max
Rating de la tension	50 V CA/CC MAX
RésistantVl'âge	250 V courant alternatif, 1 minute
Matériau de couverture	LCP UL94V-0 noir
Logements	LCP UL94V-0 Naturel
Tle point de contact	Alliages de cuivre
Plaquage	Plaquage par étain / plaquage par or
Température de fonctionnement	-40°C à +85°C
Temps de réalisation	7 à 10 jours ouvrables

40 connecteur de ÉÉpinglergler FPC lancement H2.0/2.5/3.0mm SMT Fléchir Câble Connecteur plat de 0,5 millimètres

Applications typiques

Display et appareils tactiles: TFT-LCD, modules d'écran OLED, contrôleurs tactiles, panneaux industriels d'interface homme-machine, terminaux de point de vente
Les appareils électroniques intégrés et de consommation: ordinateurs à carte unique, appareils portables, appareils portables, imprimantes, panneaux de commande pour la maison intelligente
Équipement de contrôle industriel: capteurs industriels, modules d'acquisition de données, unités auxiliaires d'automatisation d'usine, interfaces d'affichage interne de caméras de surveillance
Dispositifs électroniques médicaux: équipement de surveillance des patients, modules auxiliaires de diagnostic (sans implant), interconnexion flexible interne d'instruments médicaux portables
IOT et matériel périphérique: accessoires de passerelle, accessoires portables intelligents, équipements de test et de mesure, connexions de signaux internes

Questions fréquentes

Q1: Puis-je échanger des pièces H2.0 / H2.5 / H3.0 directement sur le même PCB?

R: Oui. Cette famille de produits adopte une disposition unifiée de plaquettes SMT. Vous pouvez changer la hauteur d'empilement en changeant uniquement le numéro de pièce; aucun changement de PCB n'est nécessaire. Mais la hauteur physique du boîtier diffère,doit correspondre à l'espace libre mécanique du boîtier.

Q2: Que se passe-t-il si le FPC est inséré de manière incomplète?

R: L'actionneur de verrouillage ne peut pas se fermer complètement lorsque le FPC n'est pas en position assise.Confirmez toujours un son évident de "clic" lorsque vous verrouillez l'actionneur.

Q3: Puis-je utiliser une soudure manuelle pour le retraitement?

R: Le fer à repasser manuel est autorisé pour une réparation limitée. Maintenez la température du fer ≤ 350 °C, le temps de soudure par broche ≤ 3 secondes. Ne touchez jamais le boîtier en plastique du LCP avec la pointe du fer chaud,La fusion du boîtier causera des dommages permanents au connecteur.. Temps de retrait maximal autorisé: 2 fois par connecteur.

Q4: Quel câble FPC/FFC dois-je acheter pour correspondre à ce connecteur?

R: Standard: 0,5 mm d'envergure, 40 circuits, épaisseur totale de 0,30 mm. Confirmez si vous avez besoin d'un renforcement par un raffermissant à l'extrémité d'insertion du FPC.

Q5: Ce connecteur prend-il en charge le signal MIPI/LVDS à grande vitesse?

R: Il prend en charge la transmission de signaux par interface d'affichage commune. Pour les signaux différentiels à grande vitesse, les performances globales du système dépendent du contrôle d'impédance FPC, de la conception des traces de PCB et de la disposition au sol.Nous suggérons une validation conjointe avec votre fournisseur de FPC.

Q6: Quelle est la durée de conservation des connecteurs en bobine?

R: Dans l'emballage original scellé, stockage à ≤ 40 °C / ≤ 70% RH, durée de conservation de 6 mois.terminer l'assemblage SMT dans un délai de 72 heures dans un environnement d'atelier normal afin d'éviter une oxydation terminale.

Q7: Pouvez-vous fournir des fichiers d'empreintes de PCB Altium / KiCad et une feuille de données?

R: Oui. Contactez notre équipe de vente pour demander la feuille de données officielle, le modèle 3D STEP et la bibliothèque d'empreintes de PCB pour l'évaluation technique.

Q8: Puis-je obtenir des échantillons en petite quantité avant la commande en série?

R: Le service d'échantillonnage est disponible pour la validation de la conception. Les échantillons de spécifications standard sont expédiés rapidement; les variantes personnalisées nécessitent un devis sur le délai d'exécution des outils.
