En bas du contact 0,5 millimètres lancent le Taper taille de ÉÉpinglergler Under Lock SMT du connecteur 4 de FPC de 1.0mm

1.0mm connecteur du lancement FPC de 0

5 millimètres

SMT connecteur du lancement FPC de 0

Lieu d'origine:

Guangdong, Chine

Nom de marque:

XTKCONN

Certification:

CE,SGS,ROHS,ISO9001

Numéro de modèle:

FPC ** - T1S1-0010-A

Nous contacter

Demandez un devis

En bas du contact 0,5 millimètres lancent le Taper taille de ÉÉpinglergler Under Lock SMT du connecteur 4 de FPC de 1.0mm

Détails du produit

Pas:

0,5 mm

Hauteur:

1,0 mm

Postes:

4-60 épingles

Délai de mise en œuvre:

7-10 jours ouvrables

Matériau de couverture:

Noir de LCP UL94V-0

Résistance à la tension:

250 V CA, 1 min

Mettre en évidence:

1.0mm connecteur du lancement FPC de 0

5 millimètres

SMT connecteur du lancement FPC de 0

Conditions de paiement et d'expédition

Quantité de commande min

500pcs

Prix

Negotiable price

Détails d'emballage

emballage sous vide, boîtes dans le carton

Délai de livraison

5-7 jours

Conditions de paiement

LC, T/T, Payyal

Capacité d'approvisionnement

PCs 3KK

Produits connexes

Connecteur FPC/FFC Hauteur 4,65 mm Pas 0,5 mm 0,8 A 200 V CA/CC -40 °C~80 °C Connecteurs PCB

Obtenez le meilleur prix

0.5mm FPC connecteur 5.4H FFC connecteurs de fil câble plat pour écran tactile

Obtenez le meilleur prix

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H Connecteur FFC/FPC

Obtenez le meilleur prix

Connecteurs PCB pour câble FPC FFC, prise de connecteur plat à clapet 5,2H, pied positif vertical 60 broches, pas de 0,5 mm

Obtenez le meilleur prix

Nous contacter

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contactez-nous maintenant

Description du produit

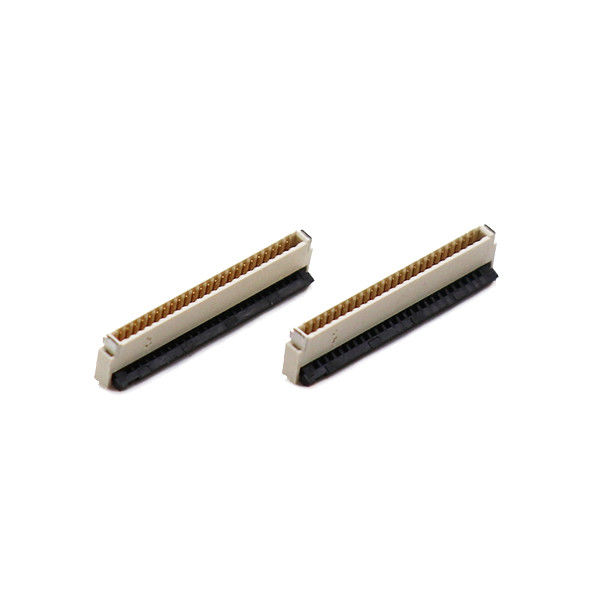

0.5mm Pitch FFC FPC Connecteur hauteur 1,0mm Sous le verrou SMT Type hauteur 1,0mm vers le bas contact

Points forts du produit

Profil très bas10,0 mm de hauteur de montage du panneau, orientation contact vers le bas (contact vers le bas), optimisé pour les plaquettes FPC face à l'orientation latérale du PCB
Actuateur flip-lock sous-verrouillage avec rétroaction claire des clics, forte rétention du FPC contre les vibrations et sortie accidentelle
0.5 mm d'écartement fin, conception de montage de surface SMT à 4 positions, empreinte compacte pour économiser des biens immobiliers de PCB précieux
Casque à haute température LCP, poutres de contact plaquées en or, conforme à RoHS & REACH pour un accès au marché mondial
Emballage en ruban adhésif pour l'assemblage automatisé SMT à grand volume; stock standard disponible et support de modification sur mesure
Des performances de coût équilibrées, une alternative directe aux pièces équivalentes de marque traditionnelles, un support à court délai.

Les spécifications

Nom de l'article	Spécification	Remarques à l'intention de l'ingénieur
Le tonnerre	0.5 mm	Distance de contact entre le centre et le centre
Nombre de postes	4 épingles	Nombre de broches personnalisé négociable
Hauteur de montage	10,0 mm	Hauteur totale après soudure sur PCB
Type de contact	Le contact inférieur (contact inférieur)	La plaque de FPC est face au côté du PCB pour l'insertion
Mode de verrouillage	Fermeture sous-verrouillage (verrouillage à l'envers)	L'actionneur de retour de l'arrière pour verrouiller le FPC
Type de résiliation	Monture de surface SMT	Uniquement pour la soudure par reflux
Épaisseur compatible FPC / FFC	00,30 mm ± 0,03 mm	Confirmer l'épaisseur du FPC avant la conception du PCB
Force de rétention des FPC	≥ 0,3 N par broche	Résistance à la traction sous vibration
La durabilité de l'accouplement	250 cycles au minimum	Cycle de vie normal de l'application, pas pour les prises et décharges de champ fréquentes
Matériel de logement	LCP, UL94‐V0 Noir	Résistant à la chaleur pour la soudure par reflux sans plomb
Matériau de contact	Alliage de cuivre	Élasticité élevée du faisceau de ressorts
Plaquage par contact	Ni sous-plaque + Au plaquage sur la zone de contact; Étain sur les coins de soudure SMT	Épaisseur d'or réglable pour les projets dans des environnements corrosifs

En bas du contact 0,5 millimètres lancent le Taper taille de ÉÉpinglergler Under Lock SMT du connecteur 4 de FPC de 1.0mm

Applications typiques

Électronique grand public: appareils portables intelligents, modules mini-caméras, connexions auxiliaires d'affichage de petite taille, appareils IoT portables
Maison intelligente: modules de capteurs de petite taille, sous-plaques de panneau de commande domestique, connexions de signaux internes de serrure intelligente
Équipement auxiliaire médical: interconnexion de signal à basse vitesse pour accessoires médicaux portables (option sans halogène applicable)
Contrôle industriel: nœud de capteur compact, câblage interne de la carte de signal auxiliaire du dispositif de terrain
Électronique d'accessoires automobiles: liaisons de signaux auxiliaires intérieures non liées à la sécurité (veuillez nous consulter pour une version améliorée de qualité automobile)
Épreuve et installation: interconnexion interne de la manette d'essai à courte durée de vie

Guide de sélection et de conception des clients

Avant de sélectionner cette partie

Confirmer la direction du contactC' est...Le contact vers le bas. Les plaquettes conductrices FPC doivent être orientées vers le côté du PCB lors de l'insertion. Si vos plaquettes FPC sont orientées vers le haut, vous avez besoin de la variante Top-Contact. Une mauvaise direction de contact conduit à une connexion électrique nulle.
Vérification de la clearance mécanique:
- Espace vertical: réserver un espace libre ≥ 1,1 mm au-dessus du connecteur après montage afin d'éviter que le boîtier ne presse l'actionneur de flip.
- Espace avant-arrière: Vérifiez que l'actionneur sous-flip dispose d'un espace de déplacement arrière suffisant pour l'action de verrouillage.
Réglage de la spécification de la CFP: il faut utiliser du FPC/FFC d'une épaisseur de 0,30 mm ± 0,03 mm. Le FPC trop fin entraîne une rétention insuffisante; le FPC trop épais endommage les poutres de verrouillage et de contact.
Règle de dératage électrique: Pour un fonctionnement continu de longue durée, exécuter chaque contact ≤ 0,35 A; ne pas appliquer le plein courant nominal de 0,5 A.
L'empreinte des PCB: Utilisez notre empreinte de dessin 2D officiel; ne copiez pas l'empreinte des pièces similaires d'autres fournisseurs; de légères différences dimensionnelles entraîneront une défaillance du soudage.
Limite d'utilisationSi vous avez besoin d'une transmission vidéo/données haute vitesse, veuillez contacter notre équipe d'ingénieurs pour une recommandation de modèle amélioré.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Conseils de commande pour les marchés publics

Commande d'échantillons: prise en charge de petits échantillons pour la validation du prototype.
Production en série: l'emballage par défaut est en ruban adhésif.
Demande personnalisée: soumettez vos exigences en matière d'épaisseur de placage aurifère, sans halogène, nombre d'épingles alternatif.

Questions fréquentes

Q1: Que se passe-t-il si j'insère du FPC avec des plaquettes orientées vers le haut sur ce connecteur à contact vers le bas?

R1: Aucune connexion électrique ne sera réalisée.Vérifiez toujours l'orientation des plaquettes FPC par rapport au dessin de la fiche de données avant de construire un prototype de PCB.

Q2: Ce connecteur peut-il fonctionner après deux fois de soudage par reflux?

R2: Oui, un maximum de 2 cycles de reflux sans plomb sont autorisés selon notre profil de reflux. Plus de deux fois de reflux peuvent déformer le boîtier du LCP et dégrader les performances de contact.Évitez les retouches à chaud répétées sur l'unité assemblée.

Q3: Si mon produit final est exposé à un environnement à fortes vibrations, le FPC se détachera-t-il?

R3: Le mécanisme de sous-verrouillage assure une bonne rétention. Pour les scénarios de vibrations extrêmes, nous suggérons d'ajouter une conception mécanique de soulagement des contraintes sur le câble FPC dans votre disposition de PCB,ou sélectionnez une version améliorée avec une force de rétention plus élevée.

Q4: Puis-je utiliser ce connecteur pour le signal USB, HDMI ou d'affichage à grande vitesse?

A4: Non recommandé. Il s'agit d'un connecteur FPC à usage général pour les signaux bas à moyen débit sans conception de borne à impédance contrôlée.S'il vous plaît demander à notre ingénieur pour une série de FPC haute vitesse dédiée.

Q5: Le verrouillage de l'actionneur est cassé après le montage, quelles sont les causes possibles?

R5: Causes profondes courantes:

Insérer du FPC trop épais et le verrouillage forcé;
Faux fonctionnement: pousser l'actionneur avec un outil pointu;
Interférence mécanique de la pièce de flip compressant le boîtier du produit.Suivez la procédure d'insertion de la feuille de données: insérez le FPC à plat et horizontalement, puis fermez doucement le verrou jusqu'à ce que vous entendiez un bruit de clic clair.

Q6: Offrez-vous un remplacement équivalent pour les numéros de pièces Hirose / TE / Kyocera?

R6: Oui, fournissez votre numéro de pièce concurrente, et notre équipe d'ingénieurs vérifiera les dimensions, la direction de contact, le type de serrure et les paramètres électriques pour confirmer une alternative compatible.

Q7: Quels documents pouvez-vous fournir pour l'évaluation?

A7: Fiche de données, dessin en 2D, modèle 3D STEP, rapport d'essai RoHS-REACH, rapport de synthèse des essais de laboratoire mécanique-électrique.
