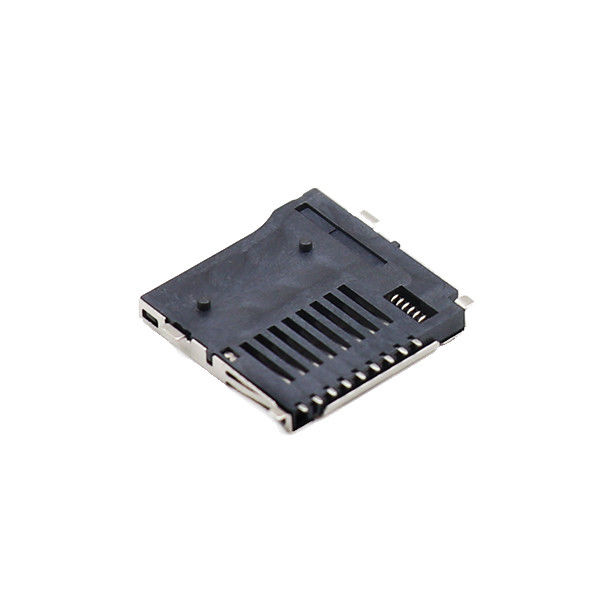

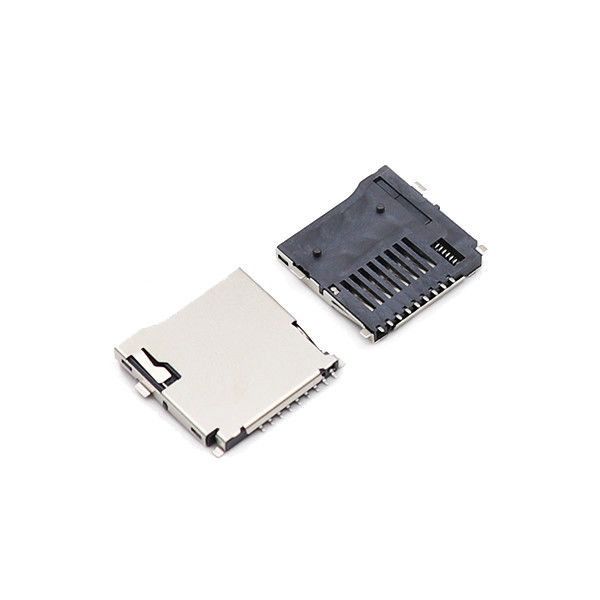

T-Flash Push-Push femelle lecteur de carte Micro SD adaptateur de prise connecteur de carte mémoire
Points forts du produit
- Mécanisme de verrouillage SMT Push‑Push, clic pour verrouiller et clic pour éjecter, aucun outil supplémentaire requis pour le fonctionnement de la carte TF/microSD
- Commutateur de détection de carte intégré pour un retour de signal d'insertion/retrait de carte en temps réel pour la logique du micrologiciel hôte.
- Boîtier LCP haute température + contacts en bronze phosphoreux hautement élastiques avec placage or, transmission de signal stable à haute vitesse pour compatibilité totale UHS‑I, microSD/microSDHC/microSDXC.
- Structure de came optimisée pour un retour tactile cohérent, un risque réduit de carte bloquée en cas de vibration et une large plage de températures.
- Empreinte CMS standard, compatible avec la configuration des circuits imprimés grand public, s'adapte directement à la ligne de production automatisée de prélèvement et de refusion.
- Test de fiabilité de qualité industrielle réussi : plus de 5 000 cycles d'accouplement, large plage de températures, conforme RoHS et faible teneur en halogène pour un accès au marché mondial
Caractéristiques
| Type de montage |
CMS |
| Nombre de postes |
21h |
| Note actuelle |
0,5A |
| tension de fonctionnement |
10 V CA (RMS)/CC |
| Résistance des contacts |
20 millions d'ohm |
| Résistance d'isolation |
100 mohms minimum |
| Température de fonctionnement |
-25℃ à +85℃ |
| Température de stockage |
-10℃ à +85℃ |
| Tension nominale |
50V |
| Matériau du corps principal |
LCP,UL94V-0 |
| Contact |
alliage de cuivre |
| Tension de tenue |
500V |
| Genre |
Femelle |
| Conditions de prix |
GOUSSET |
| Cycles de durabilité |
10 000 cycles |
| Délai de mise en œuvre |
7-10 jours ouvrables |
| Type d'éjecteur |
Pousser-pousser ; push-pull, charnière, type plateau |
Paramètres mécaniques généraux
| Article |
Spécification |
| Type de produit |
Push‑Push T‑Flash / Prise femelle Micro SD (SMT) |
| Carte compatible |
microSD, microSDHC, microSDXC (carte TF) |
| Mode de fonctionnement |
Push‑Push (Click‑Lock / Click‑Eject) |
| Quantité |
8 contacts de signal + 1 contact de commutateur de détection de carte |
| Durabilité de l'accouplement |
Min. 5 000 cycles d'insertion-éjection |
| Force d'insertion |
8 à 15 N |
| Course d'éjection |
Env. 3,0 mm minimum |
| Commutateur de détection de carte |
Type normalement fermé (NC) |
| Méthode de montage |
Montage en surface CMS |
| Anti-mauvaise insertion |
Structure mécanique de protection contre l'insertion inverse |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériel de contact |
Alliage de bronze phosphoreux, plaqué or sur la zone de contact |
| Matériau du boîtier |
LCP (Liquid Crystal Polymer) haute température |
| Matériau de la coque |
Acier inoxydable, passivation au nickel |
| Courant nominal |
0,5 A par broche de contact |
| Tension nominale |
10 V CC |
| Résistance de contact initial |
≤ 100 mΩ |
| Résistance d'isolation |
≥ 1000 MΩ |
| Tension de tenue diélectrique |
AC 500 Vrms, 1 minute, pas de panne |
| Prise en charge des signaux |
UHS‑I, rétrocompatible avec le mode bus SPI SD |
Directives environnementales et de soudure
| Article |
Spécification |
| Plage de température de fonctionnement |
-40 ℃ ~ +85 ℃ |
| Plage de température de stockage |
-40 ℃ ~ +85 ℃ |
| Conditions d'humidité |
Max 95 % d'humidité relative, sans condensation |
| Résistance aux vibrations |
10‑55 Hz, amplitude 1,52 mm, 2 heures par axe, aucun dommage mécanique / contact intermittent |
| Profil de soudure par refusion |
Température maximale 260 ℃ ±5 ℃ ; temps de séjour au-dessus de 183 ℃ ≤90 s ; durée totale de pointe ≤10s |
| Soudure manuelle |
Maximum 2 fois ; temps de soudage ≤ 3 à 5 secondes à 255 ℃ |
| Conformité |
RoHS 2.0, REACH SVHC, faible teneur en halogène CEI 61249‑2‑21 |
Avantages concurrentiels du produit
- Mise à niveau de la fiabilité du mécanisme: chemin de came interne optimisé, taux de défaillance inférieur en cas de problème de blocage ou de non-éjection par rapport aux prises génériques du marché ; retour tactile stable sous des cycles de températures élevées et basses.
- Conception SMT adaptée à la production: Pieds de maintien renforcés pour réduire le risque d'inclinaison des composants/de chute pendant la refusion ; des plots de soudure plats et uniformes améliorent le rendement de transfert pour la production de masse
- Intégrité cohérente du signal: Les faisceaux de contact plaqués or maintiennent une faible résistance de contact après des milliers de cycles, évitant ainsi les échecs intermittents de lecture et d'écriture pour les dispositifs d'enregistrement de données.
- Prêt pour la conformité mondiale: Rapport matériel complet disponible (IMDS, GADSL), support client projet de certification UE/Amérique du Nord
- Solution d'approvisionnement flexible: Pièces standards en stock ; hauteur personnalisée, logique de commutation (NO/NC), modification de l'empreinte disponible pour le projet OEM
- Support orienté ingénieur: Fiche technique, fichier STEP 3D, bibliothèque d'empreintes PCB, rapport de test fourni pour une validation matérielle rapide
Industries d'application cibles
- IoT industriel et contrôleur embarqué : enregistreurs de données, passerelles de capteurs, modules de calcul de pointe, compteurs intelligents
- Équipement d'enregistrement vidéo : caméra embarquée, caméra portée sur le corps, caméra de surveillance IP, caméra d'action
- Matériel grand public intelligent : haut-parleur intelligent, terminal portable, dispositif médical portable, testeur portable
- Drones et robotique : stockage des contrôleurs de vol, stockage des journaux locaux du robot
- Smart Home & Security : terminal de contrôle d'accès, panneau d'alarme, passerelle de stockage local
- Appareils de rechange automobile : DVR de véhicule, extension de stockage périphérique intégrée
Étapes de traitement
Estampage/injection -> inspection pré-ligne -> borne de prise de machine automatique -> couverture arrière assemblée -> test électrique -> test de pression -> test de planéité -> test d'apparence -> test FQC -> stockage.
Principaux marchés d'exportation
- Asie Australasie
- Europe de l'Est, Moyen-Orient/Afrique
- Amérique du Nord Europe occidentale
- Amérique centrale/Amérique du Sud
Nos prestations
| Conditions de prix |
* FOB Shenzhen |
| Conditions de paiement |
* T/T, PayPal |
| Livraison |
* UPS, DHL, FEDEX, TNT
* Sélectionnez le moyen le plus économique et le plus efficace.
* Envoyez-vous le numéro de suivi après la livraison.
|
| Échantillons |
* Des échantillons gratuits seront envoyés sur demande.
* Le délai de livraison des échantillons est de 3 à 5 jours après confirmation.
|
Emballage et expédition
Port FOB : Shenzhen
Délai : 7 jours ouvrés
Conditionnement : bobine en carton
Méthode de paiement : avance TT, T/T, L/C, PayPal, etc. ;
Détails de livraison : 7 à 10 jours ouvrables après confirmation de la commande.
Principaux avantages concurrentiels
- Petites commandes acceptées
- Exportation directe d'usine
- Avec 20 ans d'expérience en production professionnelle en tant que fabricant de connecteurs de précision
- Des échantillons gratuits sont disponibles
- Livraison rapide
- Produit vert
- Une équipe de recherche et développement solide
- Personnel expérimenté
- ISO9001,ROHS
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes une usine avec plus de 10 ans d’expérience dans l’industrie des connecteurs.
Q : Délai de livraison ?
R : Généralement 5 à 7 jours pour les produits standard dans une quantité de 10 000 pièces.
Q : Fournissez-vous des échantillons ? Est-ce gratuit ou payant ?
R : Des échantillons gratuits sont toujours disponibles à des fins de test ou d’évaluation de la qualité.
Q : Quelles sont vos conditions de paiement ?
R : Les conditions de paiement sont flexibles : T/T, PayPal, L/C, D/A, D/P, Western Union, , etc. Et vous pouvez payer sur Alibaba avec votre carte de crédit.
Q : Une petite commande de moins de 100 pièces est-elle acceptée ?
R : Oui, veuillez nous contacter ; nous vous enverrons un lien pour une petite commande.
