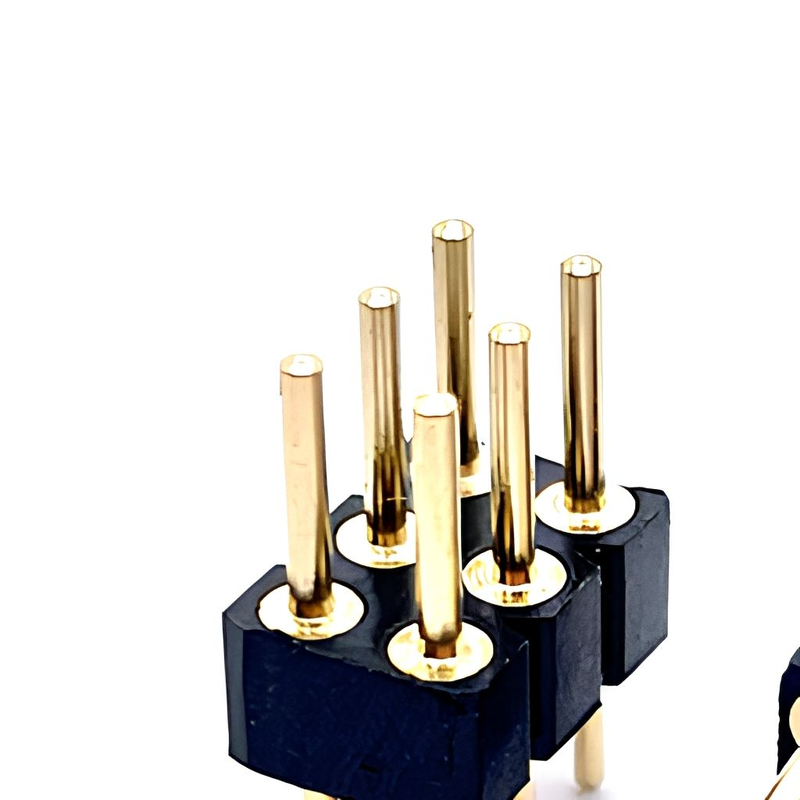

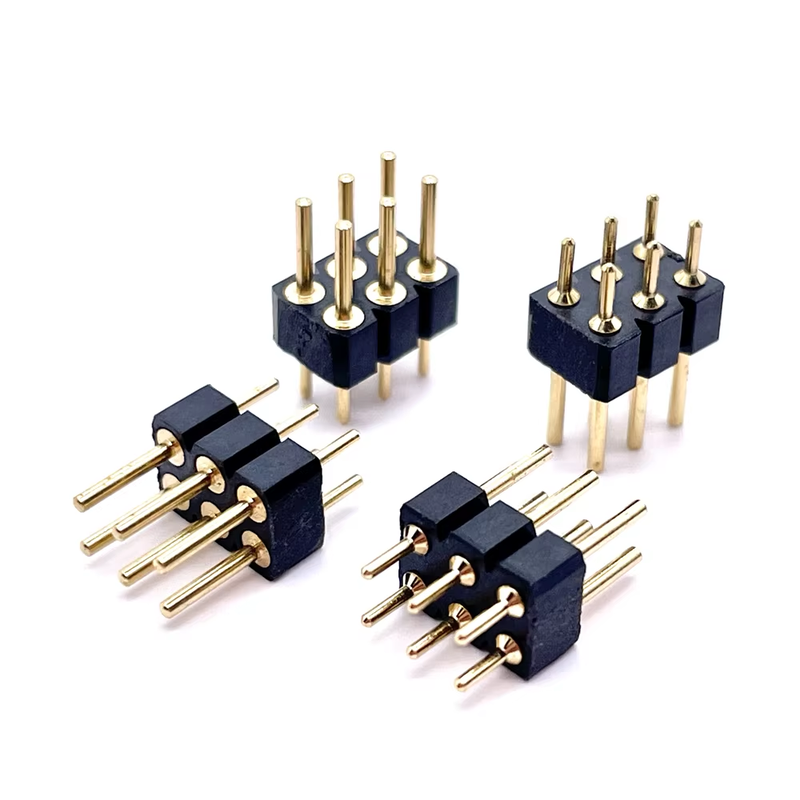

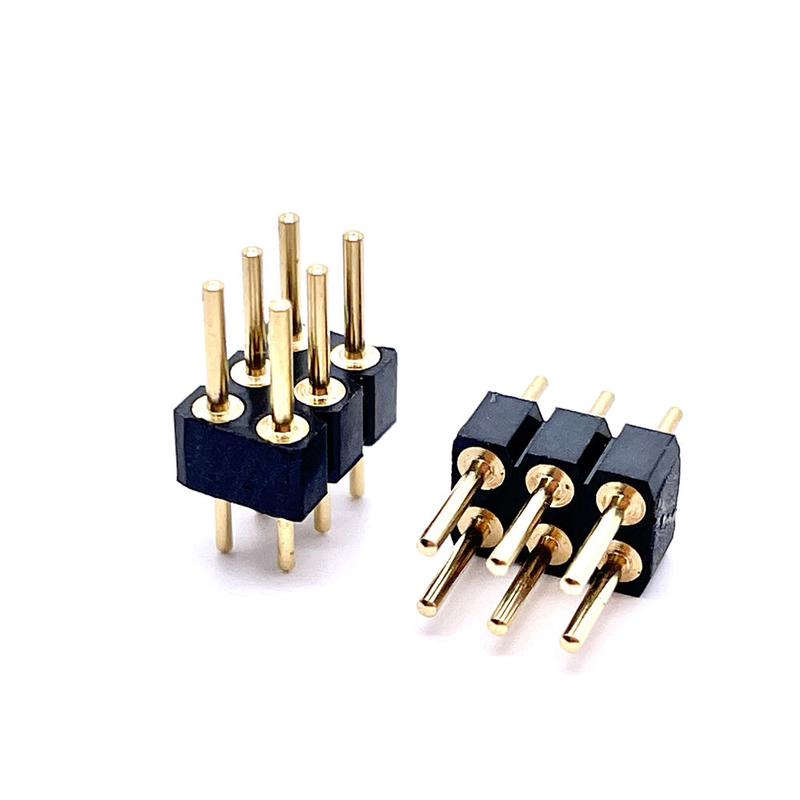

Connecteur à embase mâle plaqué or à double rangée, pas de 2,54 mm, 2x3 broches, DIP rectangulaire H3.0

2.54mm Pitch Double Row Plaqué or Brass Pin Header 2x3pin Rectangle DIP Direct Insertion H3.0 Connecteur droit pour PCB

Le point fort

• Options de configuration multiples: versions de montage à la surface droites / à angle droit / SMT; hauteur d'isolateur en plastique personnalisée disponible
• Compatible avec le pick-and-place SMT: bouchon SMT personnalisé (bouchon d'aspiration) pour le pick-up automatique de la buse
• L'emballage en ruban adhésif et en rouleaux/tubes est pris en charge, s'adapte directement aux lignes d'assemblage automatisées du client
• Contacts en laiton plaqué or, performances de contact stables, anti-oxydation
• Personnalisation rapide de la longueur des broches, de l'épaisseur du revêtement, de la hauteur de l'isolant et du nombre de broches
• Des échantillons gratuits sont disponibles pour validation

Description du produit

Performance électrique

Performance mécanique

Matériel, revêtement, environnement et soudure

Références croisées et remplacement alternatif

Cette tête de broche à double rangée de 2,54 mm est mécaniquement et électriquement compatible avec les séries traditionnelles de Molex, TE / AMP, Samtec, JAE.

Nous soutenons la validation de référence croisée par rapport à vos numéros de pièces OEM cibles. Envoyez-nous le PN du concurrent, nous confirmerons l'empreinte, la dimension d'appariement et fournirons un échantillon correspondant pour votre test de qualification.Nom de l'entreprise: non pièces d'origine OEM, remplacement fonctionnel pour la plupart des projets de circuits imprimés industriels et grand public.

Caractéristique du produit

1. 2.54 mm de hauteur standard dans l'industrie, compatible avec les prises de tête standard pour femmes
2. Pin en laiton plaqué or: faible résistance au contact, anticorrosion, transmission stable du signal
3. H3.0 mm de hauteur de l'isolant, personnalisable pour correspondre à différents espaces d'empilement des PCB
4. Options de montage multiples: DIP droit, angle droit, montage en surface SMT
5. L'option de capuchon d'aspiration SMT permet de prélever et de placer des modèles SMT entièrement automatiquement
6. UL94V-0 boîtier en plastique, bonne résistance à la chaleur pour le processus de soudure
7. Contrôle strict des dimensions, coplanarité constante des broches, insertion facile du PCB

Avantages du produit

1. Convient à l'assemblage: Prend en charge l'emballage en tube et en ruban adhésif, prêt pour les lignes de production SMT du client, sans manipulation secondaire
2. Une grande souplesse: Large gamme de personnalisation (longueur de broche, hauteur de l'isolant, épaisseur du revêtement, nombre de broches, style de montage) pour la conception de PCB non standard
3. Alternative rentable: Des performances correspondant au niveau de la marque internationale, des délais de livraison plus courts avec des prix compétitifs
4. Validation rapide: Prise en charge des échantillons gratuits pour les essais de prototypes avant la commande en série
5. Qualité fiable: Constance de lot à lot stable pour une production de masse à long terme

Application du projet

• Plaques de commande industrielles et modules PLC
• Matériel IoT, modules de capteurs
• Produits électroniques de consommation, connexion interne PCB-PCB
• Interconnexions auxiliaires de dispositifs médicaux
• Instruments et équipements de mesure
• Systèmes embarqués, matériel compatible Arduino
• Modules d'alimentation électrique

Méthode d'emballage

1. Emballages de tubes: pour le montage manuel de prototypes ou de petits lots; pièces chargées dans des tubes en plastique, facilité de retrait manuel.
2. Emballage en ruban adhésif et en bobine: Pour les machines automatiques SMT pour le ramassage et le rangement: les pièces emballées sur bobine peuvent être directement introduites dans votre chaîne de montage sans re-emballage

Veuillez spécifier le type d'emballage lors de la demande.

Temps de réalisation

• Échantillons: 3 jours ouvrables
• Commandes de production de masse: 1 à 3 semaines (selon la complexité de la personnalisation et le stock de matériaux)

Certification d'usine et service personnalisé

• Conformité: RoHS; option sans halogène disponible
• MOQ: MOQ faible pour les versions personnalisées; les pièces standard prennent en charge les commandes en petits lots
• Politique des échantillons: soutien aux échantillons gratuits / livraison rapide des échantillons
• Éléments personnalisables: longueur d'épingle, hauteur de l'isolant, épaisseur du revêtement, quantité d'épingle, type droit/angle droit/SMT, bouchon d'aspiration SMT, exigences particulières en matière d'emballage
• Examen du dessin de l'offre, vérification de l'empreinte, confirmation de l'échantillon avant la production en série

Guide de sélection des clients

1. Confirmer l'envergure = 2,54 mm, le nombre de rangées et le nombre de broches (ce point: double rangée, 2×3 broches = 6 positions)
2. Confirmer le type de montage: DIP droit / angle droit / SMT
3. Confirmer la hauteur de l'isolant: H3.0 mm standard; conseiller une hauteur personnalisée si vous disposez d'un dégagement spécial pour l'empilement des PCB
4. Exigences en matière de plaquage: plaquage par or pour un environnement hautement fiable ou sujet aux vibrations; plaquage par étain pour des projets généraux coûteux
5. Sélection de l'emballage: ‐ R & D / assemblage manuel → Tube ‐ Production en série avec ligne SMT automatique → Ruban adhésif et bobine (pour la version SMT, le capuchon d'aspiration SMT est obligatoire)
6. Envoyez-nous le numéro de pièce du concurrent ou le dessin mécanique; nous pouvons vérifier la compatibilité et fournir un échantillon correspondant.

Questions fréquentes

Q: Quel est votre MOQ?

R: Notre MOQ est généralement de 1000 pièces, mais nous acceptons de petites quantités de commande pour les tests.

Q: Puis-je visiter votre usine?

R: Bienvenue à visiter notre usine, et nous vous montrerons notre processus de production professionnel. Nous espérons que nous pouvons avoir une coopération à long terme avec vous.

Q: Quel est votre délai d'échantillonnage? Quel est votre délai de livraison?

A: 7 jours pour les échantillons et 15-20 jours pour la production de masse.

Q: Comment inspecter mes marchandises?

R: Vous pouvez inspecter en visitant l'usine, ou demander à un tiers d'inspecter, ou par inspection d'image.

Q: Combien coûte l'expédition vers mon pays?

R: Le fret sera indiqué par la compagnie de fret en fonction de votre poids brut et de votre CBM.

Q: Comment savoir si vous expédiez ma commande?

R: Le numéro de suivi ((DHL, UPS, FedEx, TNT, EMS, etc.), la facture aérienne ou B/L par mer vous sera envoyé dès que vos marchandises seront expédiées.

Q: Puis-je fabriquer des produits personnalisés?

 R: Bien sûr, envoyez-nous votre dessin ou votre échantillon.
