Connecteur de carte à fil, boucle horizontale à 90 degrés, broche coudée, boîtier femelle à pas de 2,0 mm
Description du produit
| Article |
Spécification |
| Type de produit |
Boîtier femelle fil-carte, broche coudée horizontale à 90°, boucle de verrouillage |
| Pas |
2,0 mm |
| Style de montage |
Traversant DIP, équerre / horizontal |
| Positions disponibles |
2 à 16 positions (standard), positions personnalisées négociables |
| Matériau du boîtier |
Nylon PA66, ignifuge UL94-V-0 |
| Matériau des bornes |
Laiton / Bronze phosphoreux |
| Placage standard |
Étamé ; placage flash or en option |
| Courant nominal |
3 A CA/CC (par circuit) |
| Tension nominale |
250 V CA/CC |
| Résistance de contact |
≤ 20 mΩ (initiale) |
| Résistance d'isolement |
≥ 1000 MΩ |
| Tension de tenue |
1000 V CA / 1 min |
| Plage de température de fonctionnement |
-25 °C à +85 °C |
| Cycles d'accouplement |
≥ 500 cycles |
| Calibre de fil compatible |
Fil multibrin AWG #24-#28 |
| Conformité |
RoHS, REACH |
| Pièces correspondantes |
Bornes à sertir, connecteur mâle correspondant, faisceau de câbles personnalisé |

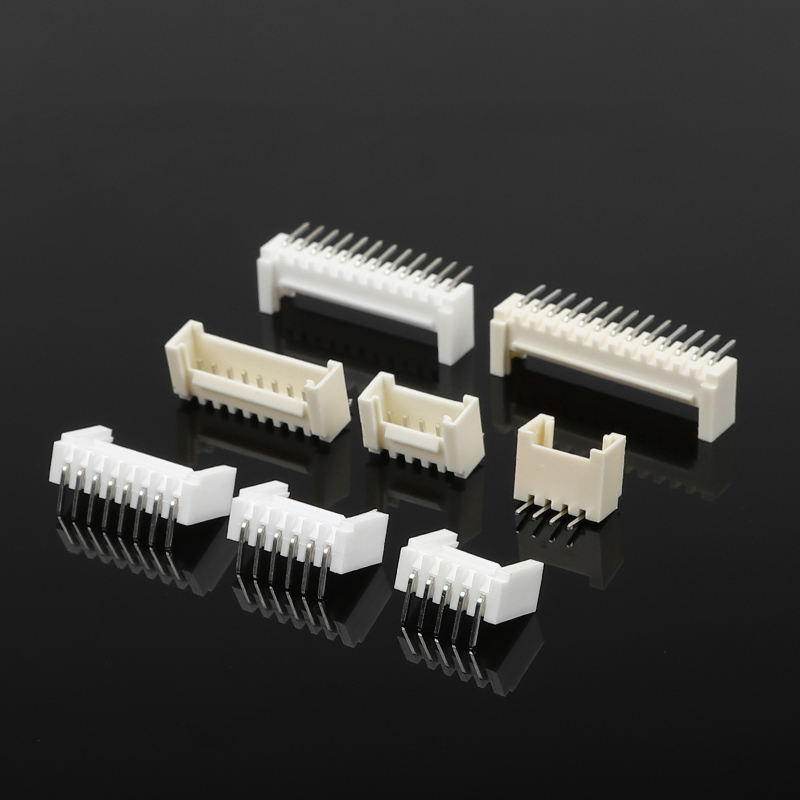

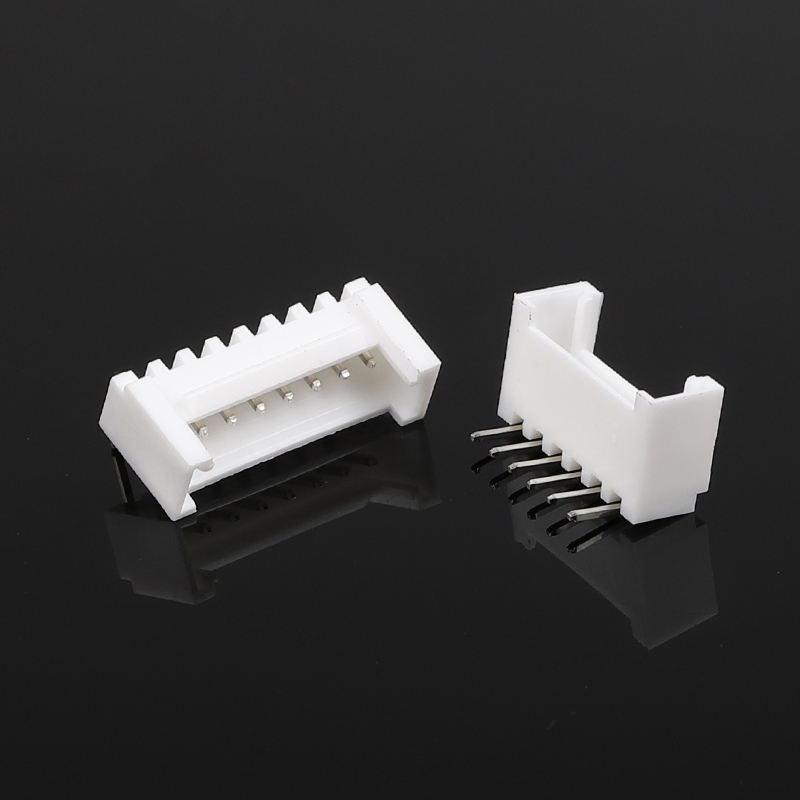

Ce boîtier femelle fil-carte à angle droit horizontal à 90 degrés et pas de 2,0 mm est un connecteur à broches coudées traversantes DIP avec boucle de verrouillage positive intégrée, conçu pour une interconnexion fiable de signaux et de basse puissance fil-carte à carte dans des assemblages électroniques à espace restreint. La boucle de verrouillage intégrée assure une rétention ferme lors de l'accouplement contre les vibrations et les déconnexions accidentelles, éliminant les risques de connexion intermittente courants dans les alternatives sans verrouillage. Moulé dans du nylon PA66 de haute qualité UL94-V-0, ce boîtier réceptacle prend en charge le processus de soudure à la vague, offre des performances électriques stables et une longue durée de vie pour l'électronique de production de masse. Disponible en plusieurs nombres de broches pour une disposition flexible des circuits imprimés, il sert de remplacement économique direct pour les séries fil-carte à verrouillage courantes de 2,0 mm.
- Structure DIP à broches coudées horizontales à 90°: L'accouplement à entrée latérale horizontale économise de l'espace vertical sur le circuit imprimé, idéal pour les boîtiers compacts ; la conception à broches coudées traversantes offre un ancrage mécanique solide pour la soudure, une meilleure résistance aux chocs que les versions SMT pour les appareils sujets aux vibrations.
- Verrouillage par boucle positive: Clic audible et tactile lors de l'accouplement complet ; empêche la déconnexion accidentelle pendant le transport, l'assemblage ou le fonctionnement de l'équipement ; évite les interruptions de signal dues à un accouplement lâche. Le boîtier polarisé empêche l'insertion inversée pour protéger les circuits du PCB.
- Boîtier en nylon PA66 haute température: Classification ignifuge UL94-V-0, compatible avec la soudure à la vague standard, dimensions stables sous cycles thermiques, faible risque de déformation lors de la soudure de production.
- Performances électriques constantes: La géométrie de contact optimisée maintient une faible résistance de contact sur des cycles d'accouplement répétés ; une inspection stricte des matières premières et en cours de processus réduit le taux de défaillance sur le terrain pour les projets OEM à grand volume.
- Large couverture de nombre de broches et support personnalisé: Positions standard 2P-16P en stock ; nombres de broches personnalisés, options de placage de bornes (étain / flash or sélectif), marquage personnalisé et services de faisceaux de câbles correspondants disponibles pour les exigences spécifiques du projet.
- Conformité totale: Conforme RoHS et REACH, répond aux exigences d'importation mondiales pour l'électronique grand public et industrielle ; rapports de test et fichiers de dessin disponibles sur demande pour la validation de conception.
Bien adapté à l'interconnexion interne de signaux et de basse puissance dans diverses industries :
- Électronique grand public : Appareils électroménagers, modules domotiques, panneaux d'affichage, imprimantes et scanners
- Contrôle industriel : Modules de capteurs, cartes de contrôle, petits équipements d'automatisation
- LED et éclairage : Cartes de pilotes LED, unités de contrôle d'éclairage intérieur
- Médical et instrumentation : Instruments de test, appareils médicaux portables
- Marché secondaire automobile : Assemblages électroniques auxiliaires embarqués
