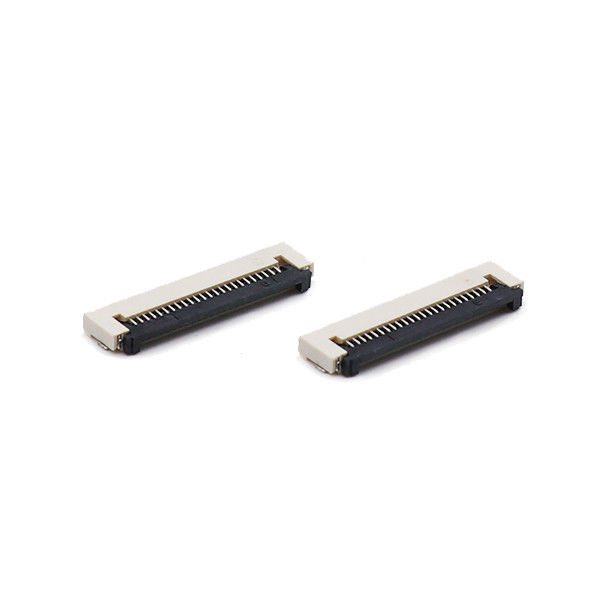

Connecteur FPC SMT ZIF 0,5 mm de hauteur 1,5 mm à contact inférieur
Connecteurs FFC/FPC ultra-fins et de petite taille avec ZIF, curseur, actionneur à rabat et styles FPC-à-carte, ainsi qu'une variété de tailles de circuits, offrant à la fois une fiabilité élevée et des débits de données rapides.
Cette série est un connecteur FPC pour l'électronique grand public, avec un pas de 0,5 mm, un angle droit et une hauteur de 1,5 mm. Les contacts double face, avec contacts supérieurs et inférieurs, permettent moins de restrictions dans les agencements FPC ou PCB. Les verrous arrière sont adoptés dans ces connecteurs, renforçant ainsi la résistance à la force de traction et réalisant une fiabilité de contact élevée contre les vibrations et les chocs de chute.
Description
| Pas |
0,5 mm |
| Hauteur |
1,5 mm |
| Type de montage |
SMT/ZIF |
| N°. d'e positions |
4-60 broches |
| Emplacement/Type de contact |
Double contact, verrou arrière, plaqué or |
Réf. : FPC**-T1S1-0015-A |
|
Contact inférieur, verrou avant, étamé |
Réf. : FPC**-T1T1-0015-B |
| Courant nominal |
0,5 A/broche max. |
| Tension nominale |
50 V AC/DC MAX |
| Tension d'essai |
250 V AC, 1 min |
| Matériau du capot |
LCP UL94V-0 noir |
| Boîtier |
LCP UL94V-0 Naturel |
| Borne/ContactAlliage de cuivre |
Placage |
| Étamage |
Température de fonctionnement |
| -40 °C à +85 °C |
Délai de livraison |
| 7-10 jours ouvrables |
Secteurs d'application typiques et équipements finaux |
Contrôle industriel
- : Panneaux homme-machine HMI, modules d'affichage intégrés, instruments de test industriels portables, cartes d'interconnexion de capteursÉlectronique médicale
- : Appareils de diagnostic portables, modules périphériques de surveillance des patients (non implantables)Électronique grand public
- : Terminaux clients légers, unités d'affichage POS, panneaux de contrôle de maison intelligente, connexions flexibles internes d'appareils portablesIoT et matériel intelligent
- : Sous-carte d'affichage de passerelle périphérique, lien de signal interne de caméra de surveillance, unités de contrôle de casiers intelligents et de distributeurs automatiquesNon lié au groupe motopropulseur dans le secteur automobile
- : Affichage auxiliaire d'infodivertissement embarqué, module de contrôle intérieur (dans la limite de la plage de température)Emballage et expédition
Port FOB : Shenzhen
Délai de livraison : 7 jours ouvrables
Emballage : bobine en carton
Étapes de traitement
Estampage / Injection -> inspection pré-ligne -> insertion de terminal par machine automatique -> couvercle arrière assemblé -> test électrique -> test de pression -> test de planéité -> test d'apparence -> test FQC -> stockage.
FAQ
Q : Puis-je obtenir des échantillons ?
R : Oui, certains échantillons sont gratuits.
Q : Qui dois-je contacter si j'ai une question technique ?
R : Nous avons une équipe expérimentée de représentants commerciaux techniques en interne. Ils sont prêts à répondre à toutes vos questions et à vous aider dans votre projet.
Q : Que faire si des produits défectueux surviennent à la réception des marchandises ?
1. Il est quasiment impossible que les marchandises ne soient pas aussi bonnes qu'avant l'expédition ; nous avons de nombreux contrôles pour confirmer que les produits ne posent aucun problème. Ensuite, si cela se produit, nous en assumerons toute la responsabilité.
2. Premièrement : pourquoi cela se produit, comment cela se produit et comment le contrôler à l'avenir ; un tableau sera présenté pour votre vérification.
3. Deuxièmement : discuter des solutions.
4. Enfin : nous prendrons en charge tous les frais en cas de retour et d'échange des marchandises ou de la perte occasionnée.
Q : Comment garantissez-vous que mes marchandises sont correctes ?
R : La commande sera organisée exactement comme demandé ; nous vérifierons deux fois l'emballage et la quantité avant la livraison. De plus, nous vous prendrons des photos si nécessaire ou requis.
Q : Quel paiement peut être accepté :
1. Les conditions de paiement peuvent être flexibles en fonction de la quantité et des produits.
2. Habituellement, pour les nouveaux clients, nous préférons un paiement intégral T/T avant expédition ou un acompte de 30 % T/T avant expédition.
